วิธีการเลือกเตาสุญญากาศ เครื่องมือรักษาความร้อน ? คู่มือการจับคู่วัสดุและกระบวนการ
เตาสุญญากาศ อุปกรณ์/อุปกรณ์รักษาความร้อน เป็นระบบสนับสนุนพิเศษที่ใช้ในกระบวนการต่างๆ เช่น การอบชุบด้วยความร้อนสุญญากาศ การประสานสุญญากาศ และการเผาผนึกสุญญากาศ พวกเขาทำงานในสภาพแวดล้อมที่เป็นเอกลักษณ์ซึ่งมีแรงดันต่ำมาก (แม้แต่สุญญากาศที่สูงเป็นพิเศษ) และอุณหภูมิสูง โดยมีหลักการออกแบบที่แตกต่างโดยพื้นฐานจากหลักการออกแบบสำหรับส่วนติดตั้งเตาเผาที่ควบคุมบรรยากาศหรือควบคุมบรรยากาศ
ข้อกำหนดหลักคือ: เพื่อรักษาเสถียรภาพภายใต้สภาวะสุญญากาศที่อุณหภูมิสูง โดยไม่ทำให้เกิดการระเหยหรือปนเปื้อนชิ้นงานและห้องเตาเผา ในขณะเดียวกันก็ให้ความร้อนที่สม่ำเสมอ
I. ลักษณะสำคัญและความท้าทายที่เข้มงวด
1. ความผันผวนต่ำมาก (ข้อกำหนดหลัก): ที่ อุปกรณ์ติดตั้งเตา วัสดุจะต้องมีความดันไอต่ำมากที่อุณหภูมิสูงและภายใต้สุญญากาศสูง สารระเหยใดๆ จะปนเปื้อนโดยตรงกับสภาพแวดล้อมของเตาเผาที่สะอาด ควบแน่นบนผนังเย็น (โดยทั่วไปคือแจ็คเก็ตระบายความร้อนด้วยน้ำ) ลดความสมบูรณ์ของสุญญากาศ และอาจสะสมบนพื้นผิวชิ้นงาน อาจทำให้ผลิตภัณฑ์ถูกปฏิเสธ (เช่น ส่งผลต่อคุณภาพการบัดกรีแข็ง การลดคุณสมบัติซูเปอร์อัลลอย)
2. ความสามารถในการคืบคลานที่อุณหภูมิสูงได้ดีเยี่ยม: เตาสุญญากาศs are often used for high-value workpieces (e.g., aerospace components, tooling, dies) at very high temperatures (up to 1300°C or even above 2200°C). การแข่งขัน ต้องรองรับน้ำหนักที่อุณหภูมิเหล่านี้เป็นระยะเวลานานโดยไม่มีการเสียรูปอย่างมีนัยสำคัญ
3. ความคงตัวและความสะอาดทางเคมีที่ดีเยี่ยม: ที่ material itself should be highly pure, free of low-melting-point impurities (e.g., zinc, cadmium, lead). Surfaces must be clean, free of oils, moisture, and oxide residues, as these substances can volatilize intensely under vacuum.
4. ลักษณะการแผ่รังสีความร้อนสูง: ในสภาพแวดล้อมสุญญากาศ การถ่ายเทความร้อนอาศัยการแผ่รังสีเกือบทั้งหมด ดังนั้น สภาพพื้นผิว (การแผ่รังสี) ของวัสดุฟิกซ์เจอร์และการออกแบบโครงสร้างจึงมีความสำคัญอย่างยิ่งต่อการให้ความร้อนที่สม่ำเสมอของชิ้นงาน
5. ค่าสัมประสิทธิ์การขยายตัวทางความร้อนที่ตรงกัน (CTE): ที่ difference in thermal expansion between the fixture and workpiece during heating and cooling generates stress, which can lead to workpiece distortion or fixture damage.
ครั้งที่สอง การเลือกวัสดุเบื้องต้น
ที่ choice of material for vacuum furnace อุปกรณ์บำบัดความร้อน เป็นหลักในการออกแบบและกำหนดความสำเร็จหรือความล้มเหลวของกระบวนการ
1. กราไฟท์:
- ข้อดี:
- ความแข็งแกร่งที่อุณหภูมิสูงเป็นพิเศษ: ความแข็งแกร่งจะเพิ่มขึ้นจริงที่อุณหภูมิสูง (>1000°C)
- ทนต่อแรงกระแทกจากความร้อนได้ดี
- ค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ ให้ความเสถียรของมิติ
- ง่ายต่อการกลึงเป็นรูปทรงที่ซับซ้อน
- ต้นทุนค่อนข้างต่ำ
- ข้อเสีย:
- เผาไหม้อย่างรุนแรงในบรรยากาศหรืออากาศออกซิไดซ์ ซึ่งจำกัดการใช้งานในสภาพแวดล้อมแบบสุญญากาศหรือก๊าซเฉื่อยบริสุทธิ์
- เป็นวัสดุที่มีรูพรุนและสามารถดูดซับก๊าซและความชื้นได้ซึ่งต้องอบอย่างทั่วถึง
- คาร์บอนสามารถแพร่กระจายไปยังชิ้นงานบางชนิดได้ (เช่น ซูเปอร์อัลลอย เหล็กกล้าไร้สนิม) ทำให้เกิด "คาร์บูไรเซชัน" ซึ่งทำให้คุณสมบัติของวัสดุเปลี่ยนแปลงไป (บางครั้งก็เป็นที่ต้องการ และมักเป็นอันตราย)
- การใช้งาน: ใช้กันอย่างแพร่หลายในการเผาผนึกสูญญากาศ (ซีเมนต์คาร์ไบด์ เซรามิก) การรักษาความร้อนสูญญากาศที่อุณหภูมิสูง (> 1100°C) การประมวลผลวัสดุคอมโพสิต C/C
2. โมลิบดีนัมและทังสเตน:
- ข้อดี:
- มีจุดหลอมเหลวที่สูงมาก (Mo: 2620°C; W: 3420°C) ทนอุณหภูมิสูงได้ดีเยี่ยม
- ความดันไอต่ำมาก บริสุทธิ์มาก
- การนำไฟฟ้าและความร้อนที่ดี
- ข้อเสีย:
- ราคาแพง
- มีแนวโน้มที่จะเกิดออกซิเดชันสูงที่อุณหภูมิสูง (เกิดเป็นออกไซด์ที่ระเหยได้) ใช้ได้เฉพาะในสุญญากาศหรือก๊าซเฉื่อยที่มีความบริสุทธิ์สูงเท่านั้น
- เปราะยากต่อเครื่องจักร
- CTE ค่อนข้างต่ำ ต้องใช้ความระมัดระวังในการจับคู่ชิ้นงาน
- การใช้งาน: รองรับส่วนประกอบ องค์ประกอบความร้อน และแผงป้องกันความร้อนสำหรับการรักษาความร้อนสุญญากาศที่อุณหภูมิสูงสุด การเจริญเติบโตของผลึกเดี่ยว และการบัดกรีที่อุณหภูมิสูง
3. โลหะผสมทนไฟ (เช่น TZM: โลหะผสมไทเทเนียม-เซอร์โคเนียม-โมลิบดีนัม):
- นำเสนออุณหภูมิการตกผลึกที่ดีขึ้นและความแข็งแกร่งที่อุณหภูมิสูงเหนือโมลิบดีนัมบริสุทธิ์ พร้อมประสิทธิภาพที่เหนือกว่าแต่ต้นทุนสูงกว่า
4. เซรามิกส์:
- ประเภททั่วไป: อลูมินา (Al₂O₃), เซอร์โคเนีย (ZrO₂), โบรอนไนไตรด์ (BN), ซิลิคอนคาร์ไบด์ (SiC)
- ข้อดี:
- ความเฉื่อยทางเคมีขั้นรุนแรง แทบไม่ทำปฏิกิริยากับชิ้นงานใดๆ
- ไม่ระเหย ไม่ปนเปื้อน ให้ความสะอาดสูงสุด
- ความคงตัวของรูปร่างที่อุณหภูมิสูง
- ข้อเสีย:
- ต้านทานการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันและค่อนข้างต่ำ (ยกเว้นเช่น BN และเกรด SiC บางเกรด)
- ต้นทุนการตัดเฉือนสูง สร้างโครงสร้างที่ซับซ้อนได้ยาก
- การใช้งาน: สำหรับการใช้งานที่ต้องการความสะอาดสูงสุด เช่น ในอุตสาหกรรมเซมิคอนดักเตอร์ และการบำบัดความร้อนแบบสุญญากาศ หรือการบัดกรีแข็งของโลหะผสมไทเทเนียมและซูเปอร์อัลลอยในอุตสาหกรรมการบินและอวกาศ
5. ซูเปอร์อัลลอย (เช่น Inconel 600/601/617, Haynes 230):
- ใช้ในช่วงสุญญากาศอุณหภูมิปานกลางถึงต่ำ (<1150°C) สเกลโครเมียมหนาแน่นที่เกิดขึ้นบนพื้นผิวค่อนข้างคงที่ในสุญญากาศ และมีความแข็งแรงสูง ทำให้เกิดโครงสร้างที่ซับซ้อนได้
- ต้นทุนต่ำกว่าโมลิบดีนัมและทังสเตน
ที่สาม ประเภทหลักและประเด็นสำคัญของการออกแบบ

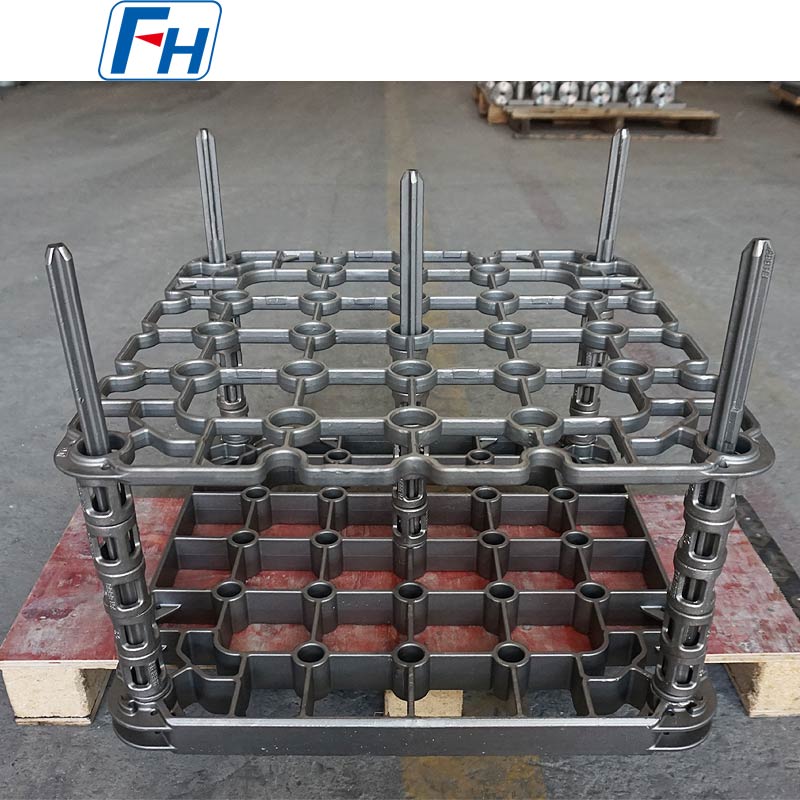

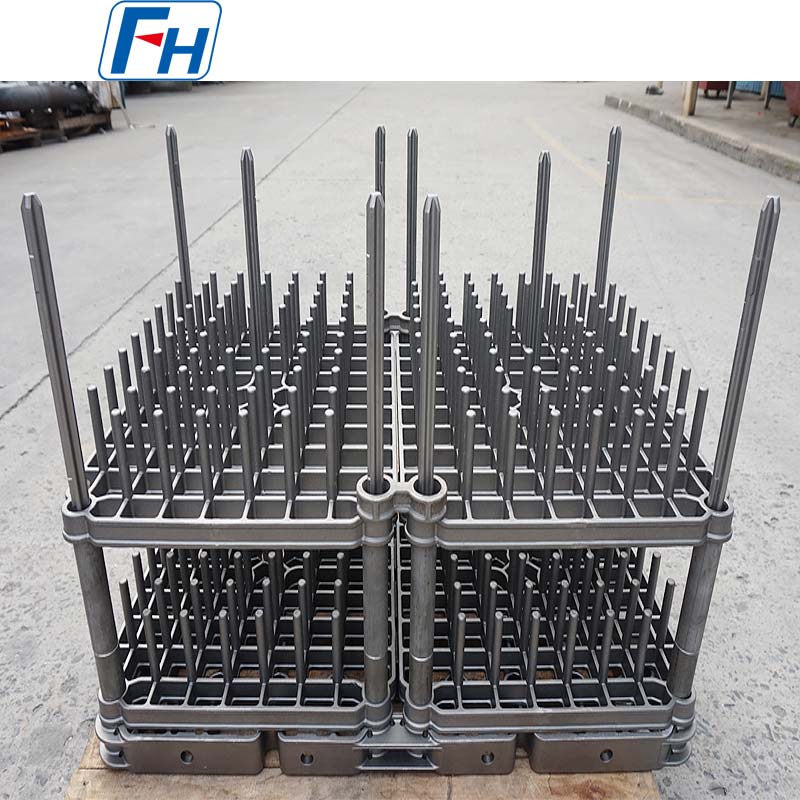

1. ประเภทรับน้ำหนักวัตถุประสงค์ทั่วไป:
- แผ่นกราไฟท์/โมลิบดีนัม เรือ: สำหรับการบรรทุกชิ้นส่วนขนาดใหญ่หรือขนาดเล็ก
- ประเด็นสำคัญของการออกแบบ: การออกแบบให้มีน้ำหนักเบาเพื่อลดมวลความร้อน ช่องหรือไรเซอร์ที่ด้านล่างเพื่อเพิ่มพื้นที่ผิวที่เปล่งประกาย
2. อุปกรณ์ติดตั้งและแม่พิมพ์เฉพาะ:
- ฟิกซ์เจอร์/อุปกรณ์เชื่อมประสานสุญญากาศ : กลึงอย่างแม่นยำจากกราไฟท์หรือเซรามิกเพื่อการประกอบชิ้นส่วนที่แม่นยำ การออกแบบต้องพิจารณาเส้นทางการไหลของตัวเติมประสาน การบำรุงรักษาช่องว่างของเส้นเลือดฝอย และหลีกเลี่ยงการติดขัดเนื่องจาก CTE ไม่ตรงกัน
- อุปกรณ์ป้องกันการบิดเบือน / เครื่องมือช่าง : สำหรับส่วนประกอบผนังบางขนาดใหญ่ (เช่น เคสซิ่ง) ที่ทำจากกราไฟท์หรือซูเปอร์อัลลอยเพื่อให้รองรับหรือจำกัดในตำแหน่งสำคัญ
3. องค์ประกอบความร้อนและแผ่นป้องกันความร้อน (แม้ว่าจะไม่ใช่อุปกรณ์ติดตั้งโดยตรง แต่เป็นส่วนประกอบของระบบที่สำคัญ):
- วัสดุ: กราไฟท์ โมลิบดีนัม ทังสเตน
- บทบาท: กำหนดความสม่ำเสมอของอุณหภูมิเตาเผา การออกแบบและการจัดวางส่งผลโดยตรงต่อความร้อนของชิ้นงาน
IV. แนวทางปฏิบัติที่ดีที่สุดในการออกแบบ
1. การออกแบบการแผ่รังสี "วัตถุดำ": ปรับรูปร่างฟิกซ์เจอร์ให้เหมาะสมเพื่อสร้างช่องที่เอื้อต่อการแผ่รังสีที่สม่ำเสมอ ตัวอย่าง ได้แก่ การใช้แผงป้องกันความร้อนแบบเจาะรูหรือการออกแบบโครงสร้างสะท้อนแสงหลายชั้น
2. ลดพื้นที่ติดต่อให้เหลือน้อยที่สุด: ใช้การสัมผัสแบบจุด เส้น หรือพื้นที่ขนาดเล็กเพื่อลดการไล่ระดับอุณหภูมิเฉพาะจุดที่เกิดจากการนำความร้อน และเพื่อป้องกันการติด/การเชื่อมระหว่างชิ้นงานและฟิกซ์เจอร์
3. การออกแบบ "การจับคู่ความร้อน": สำหรับการประกอบหลายชั้น (เช่น ส่วนประกอบที่ประสาน) ให้คำนวณลำดับการขยายตัวเนื่องจากความร้อนของแต่ละชั้นวัสดุอย่างรอบคอบ และออกแบบโครงสร้างที่ช่วยให้สามารถขยายได้อย่างอิสระหรือมีความสามารถในการชดเชย
4. ปรับสภาพล่วงหน้าอย่างทั่วถึง: ฟิกซ์เจอร์ทั้งหมด (โดยเฉพาะแกรไฟต์และโมลิบดีนัม) จะต้องผ่านการอบด้วยสุญญากาศที่อุณหภูมิสูงเป็นเวลานาน (สูงกว่าอุณหภูมิกระบวนการ) ก่อนใช้งานครั้งแรกเพื่อกำจัดก๊าซที่ถูกดูดซับและสิ่งสกปรก
5. อุปกรณ์จับยึดเฉพาะสำหรับการใช้งานเฉพาะด้าน: หลีกเลี่ยงการปนเปื้อนข้ามโดยไม่ผสมฟิกซ์เจอร์ ตัวอย่างเช่น ห้ามใช้ฟิกซ์เจอร์ที่ใช้สำหรับโลหะผสมไทเทเนียมกับซูเปอร์อัลลอย เพื่อป้องกันปฏิกิริยาระหว่างโลหะที่เป็นอันตราย (เช่น ระหว่าง Ti และ Al)
V. การใช้งาน การบำรุงรักษา และความปลอดภัย
1. การทำความสะอาดอย่างเข้มงวด: อุปกรณ์จับยึดจะต้องทำความสะอาดด้วยอัลตราโซนิกด้วยตัวทำละลาย เช่น เอทานอลปราศจากน้ำหรืออะซิโตน ก่อนและหลังการใช้งาน ตามด้วยการทำให้แห้งสนิท
2. จัดการด้วยความระมัดระวัง: ฟิกซ์เจอร์กราไฟต์และเซรามิกมีความเปราะมากและต้องใช้ความระมัดระวังเป็นอย่างยิ่ง
3. การตรวจสอบปกติ: ตรวจสอบชิ้นส่วนกราไฟท์ว่ามีรอยแตกร้าวและการหลุดร่อนหรือไม่ ตรวจสอบชิ้นส่วนโลหะเพื่อหาออกซิเดชันและการเสียรูป
4. การควบคุมบรรยากาศ: รับประกันความบริสุทธิ์และความแห้งของบรรยากาศกระบวนการ (เช่น อาร์กอนที่มีความบริสุทธิ์สูง) เพื่อป้องกันฟิกซ์เจอร์จากการเกิดออกซิเดชันโดยไม่ตั้งใจ
5. ปลอดภัยไว้ก่อน: ห้ามอย่างเคร่งครัดไม่ให้ฟิกซ์เจอร์กราไฟท์สัมผัสกับอากาศหรือบรรยากาศที่อุดมด้วยออกซิเจนที่อุณหภูมิสูง เนื่องจากมีความเสี่ยงต่อการระเบิดและไฟไหม้
สรุป
เตาสุญญากาศ fixtures / เครื่องมือ เป็นอินเทอร์เฟซที่สำคัญที่เชื่อมต่อสภาพแวดล้อมกระบวนการที่มีความบริสุทธิ์สูงเป็นพิเศษกับผลิตภัณฑ์ที่มีประสิทธิภาพสูง สิ่งเหล่านี้ไม่ได้เป็นเพียงการรองรับทางกายภาพเท่านั้น แต่ยังเป็นผู้ปกป้องความบริสุทธิ์ของกระบวนการ ผู้กำหนดรูปร่างของสนามความร้อน และผู้รับประกันความแม่นยำของชิ้นงาน
ที่ core logic for their selection and design is: To make a trade-off among graphite (economical, high-temperature), refractory metals (very high temperature, high purity), ceramics (ultra-clean, inert), and special alloys (complex structures, medium temperature), based on process temperature, workpiece material (carbon sensitivity), and cleanliness requirements.
การลงทุนในการออกแบบและบำรุงรักษาอย่างถูกต้อง อุปกรณ์ติดตั้งเตาสุญญากาศ เป็นข้อกำหนดเบื้องต้นที่จำเป็นสำหรับการรับรองความสำเร็จของการบำบัดความร้อนที่มีมูลค่าเพิ่มสูงในสาขาต่างๆ เช่น การบินและอวกาศ เซมิคอนดักเตอร์ และเครื่องมือตัดระดับพรีเมียม มันแสดงถึงความเข้าใจอย่างลึกซึ้งและความเชี่ยวชาญในข้อจำกัดของวัสดุและกระบวนการ
