ถาดฐานการรักษาความร้อนสำหรับงานหนักแบบกำหนดเองสำหรับลูกค้าชาวโปแลนด์
กรณีศึกษาของลูกค้า | การออกแบบทางวิศวกรรม การผลิต และการส่งมอบ
ที่ตั้งของลูกค้า: โปแลนด์
สินค้า: ถาดฐานการรักษาความร้อนแบบกำหนดเอง
ใบสมัคร: คาร์บูไรซิ่งและการชุบน้ำมัน
ขนาดที่ออกแบบ:

• 1400 × 1600 × 70 มม

• 1400 × 2200 × 70 มม


อุณหภูมิกระบวนการสูงสุด: 1,000°C
อุณหภูมิการชุบน้ำมัน: ประมาณ 100°ซ
โหลดเตา: มากถึง 2.8 ตัน ขึ้นอยู่กับขนาดเตาเผา
ขอบเขตการบริการ: การออกแบบทางวิศวกรรม การผลิต การส่งมอบ
ผู้ผลิต: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (โลหะผสมFH®)

ภาพรวมโครงการ
FH® Alloy เสร็จสิ้นโครงการถาดฐานการรักษาความร้อนแบบกำหนดเองสำหรับลูกค้าในโปแลนด์
แตกต่างจากการสั่งผลิตตามแบบทั่วไป ลูกค้าไม่ได้เขียนแบบถาดให้เสร็จ แต่พวกเขาได้จัดเตรียมเงื่อนไขการทำงานของเตาเผาหลัก ขนาดการโหลด กระบวนการบำบัดความร้อน และภาระของเตาเผาที่ต้องการแทน
จากข้อมูลทางเทคนิคเหล่านี้ FH® Alloy รับผิดชอบในการพัฒนาโครงสร้างถาด เตรียมแบบทางวิศวกรรม การผลิตผลิตภัณฑ์สำเร็จรูป และจัดเตรียมการจัดส่ง
ถาดหลักสองขนาดได้รับการพัฒนาสำหรับโครงการนี้:

• 1400 × 1600 × 70 มม

• 1400 × 2200 × 70 มม


ถาดได้รับการออกแบบสำหรับกระบวนการเติมคาร์บอนที่อุณหภูมิสูงถึง 1,000°C ตามด้วยการแช่ในน้ำมันดับที่อุณหภูมิประมาณ 100°ซ

เงื่อนไขการดำเนินงานของลูกค้า
ลูกค้าให้ข้อมูลการใช้งานต่อไปนี้กับ FH® Alloy

ความท้าทายของลูกค้า: ไม่มีการวาดเสร็จ
ลักษณะที่สำคัญที่สุดประการหนึ่งของโครงการนี้คือลูกค้าชาวโปแลนด์ไม่ได้จัดเตรียมแบบการผลิตที่มีอยู่

ลูกค้าส่วนใหญ่จัดหา:

• ขนาดการโหลดเตาหลอม

• อุณหภูมิคาร์บูไรซิ่ง

• เงื่อนไขการดับ

• โหลดเตาหลอมที่คาดหวัง

• ขนาดถาดที่ต้องการ

• และข้อกำหนดด้านการทำงานสำหรับคอลัมน์แบบถอดได้


FH® Alloy จึงจำเป็นต้องแปลงพารามิเตอร์การทำงานเหล่านี้เป็นโครงสร้างถาดที่ใช้งานได้จริงและผลิตได้
การประเมินทางวิศวกรรมนี้จำเป็นต้องมีมากกว่าการคัดลอกมิติอย่างง่าย

ความท้าทายทางวิศวกรรม: การปั่นจักรยานด้วยความร้อนภาระหนักขนาดใหญ่
ถาดมีขนาดค่อนข้างใหญ่ โดยเฉพาะรุ่น 1400 × 2200 × 70 มม.
ถาดเตาเผาขนาดใหญ่ที่ทำงานภายใต้ภาระหนักที่อุณหภูมิสูงต้องเผชิญกับความเสี่ยงด้านวิศวกรรมหลายประการ

การเสียรูปที่อุณหภูมิสูง
ที่อุณหภูมิคาร์บูไรซิ่งใกล้ถึง 1,000°C ความแข็งแรงเชิงกลของโลหะผสมทนความร้อนจะลดลงเมื่อเทียบกับสภาวะอุณหภูมิห้อง
หากโครงสร้างรองรับไม่ได้รับการออกแบบอย่างเหมาะสม ถาดอาจประสบปัญหา:

• ความหย่อนคล้อย,

• บิด,

• การเสียรูปในท้องถิ่น

• หรือการบิดเบือนมิติถาวร


สำหรับถาดที่มีขนาดใหญ่ถึง 1400 × 2200 มม. สิ่งนี้มีความสำคัญเป็นพิเศษ

กำลังโหลดเตาหนัก
ตามข้อมูลการดำเนินงานของลูกค้า เงื่อนไขการโหลดเตาหลอมสามารถเข้าถึง:

• 2.8 ตันสำหรับโครงสร้างเตาเผาขนาด 2200 × 1400 มม

• ประมาณ 2 ตันสำหรับโครงขนาด 1600 × 1400 มม


ลูกค้ายังระบุด้วยว่าข้อกำหนดในการโหลดถาดอาจใกล้เคียงกับสภาพการโหลดโดยรวมของเตาเผาในการใช้งานบางอย่าง
สิ่งนี้จำเป็นต้องมีการออกแบบถาดเพื่อให้มีการกระจายโหลดอย่างมีประสิทธิภาพทั่วพื้นที่ผิวขนาดใหญ่

การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็วระหว่างการชุบน้ำมัน
วงจรการบำบัดความร้อนประกอบด้วย:
การเติมคาร์บูไรซิ่งที่อุณหภูมิสูงถึง 1,000°C → การชุบแข็งน้ำมันที่อุณหภูมิประมาณ 100°C
นี่แสดงถึงความแตกต่างของอุณหภูมิอย่างมาก
การสัมผัสกับวงจรเหล่านี้ซ้ำๆ สามารถสร้าง:

• ความเครียดจากความร้อน

• ความเหนื่อยล้าจากความร้อน,

• การบิดเบือน

• ความเครียดบริเวณข้อต่อ

• และการเสื่อมโทรมของโครงสร้างอย่างค่อยเป็นค่อยไป


โครงสร้างถาดจึงจำเป็นต้องพิจารณาทั้งการโหลดแบบคงที่และการหมุนเวียนด้วยความร้อนซ้ำ

การออกแบบทางวิศวกรรมโลหะผสมFH®
FH® Alloy พัฒนาโครงสร้างถาดแบบกำหนดเองสองแบบตามขนาดเตาเผาและสภาวะโหลดของลูกค้า

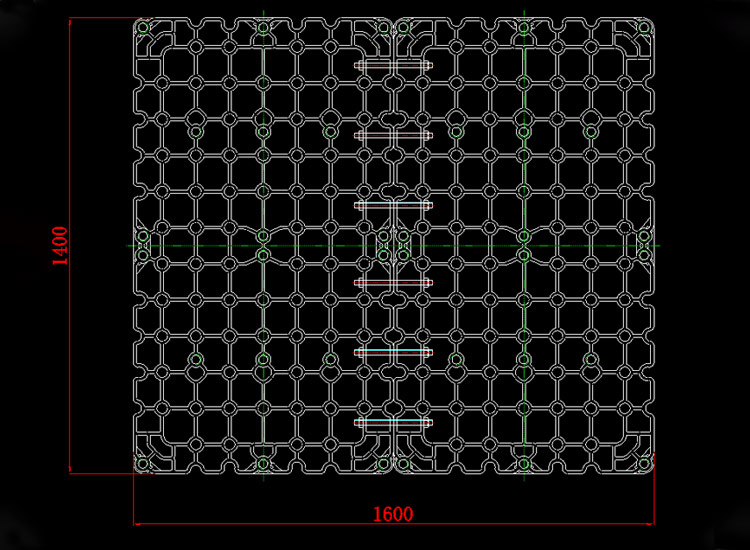

ถาดฐาน 1400 × 1600 × 70 มม
ถาดแรกได้รับการออกแบบโดยมีขนาดโดยรวมเป็น:
1400 × 1600 × 70 มม
โครงสร้างใช้รูปแบบการรับน้ำหนักแบบตารางซ้ำเพื่อกระจายน้ำหนักไปทั่วพื้นผิวถาด
การออกแบบยังรวมการเชื่อมต่อในตำแหน่งที่เหมาะสมและตำแหน่งรองรับเพื่อให้ถาดสามารถทำงานร่วมกับคอลัมน์แนวตั้งที่ถอดออกได้เมื่อจำเป็น
วัตถุประสงค์การออกแบบที่สำคัญได้แก่:

• ความแข็งแกร่งที่อุณหภูมิสูง

• การกระจายโหลด

• ลดช่วงที่ไม่รองรับ

• ความเข้ากันได้กับคอลัมน์แบบถอดได้

• และการโหลดเตาหลอมในทางปฏิบัติ

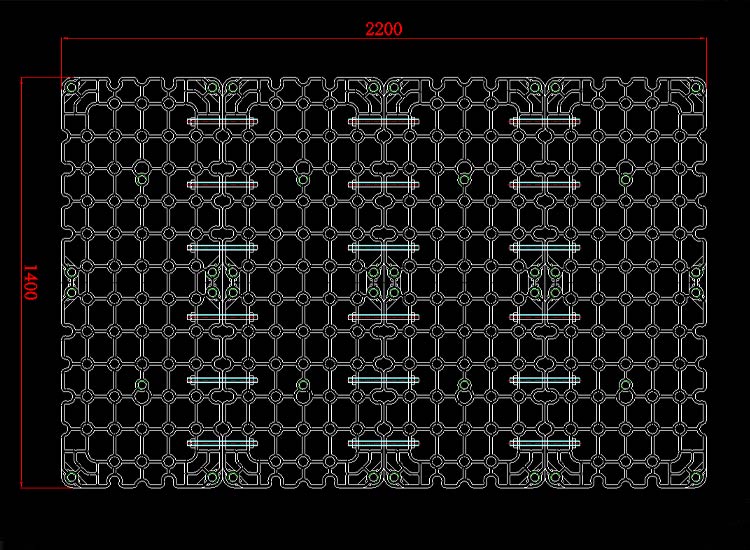

1400 × 2200 × 70 มม Base Tray
การออกแบบที่สองคือถาดที่ใหญ่กว่า:
1400 × 2200 × 70 มม
เนื่องจากความยาวที่เพิ่มขึ้น การควบคุมโครงสร้างจึงมีความสำคัญมากยิ่งขึ้น
การเขียนแบบขั้นสุดท้ายได้รวมเอาส่วนโครงสร้างหลายส่วนและเสริมการเชื่อมต่อเพื่อรักษาเสถียรภาพเหนือพื้นที่ทำงานขนาดใหญ่
รุ่น 2200 มม. ได้รับการพัฒนาสำหรับสภาพเตาเผาที่มีน้ำหนักมากถึงประมาณ 2.8 ตัน
สาขาวิชาวิศวกรรมศาสตร์ประกอบด้วย:

• การควบคุมการเสียรูปในระยะยาว

• ปรับปรุงการถ่ายโอนโหลด

• กระจายความเครียดไปทั่วโครงสร้าง

• และการรักษาการจัดการและการประกอบในทางปฏิบัติ


การออกแบบโครงสร้างแบบกริด
แนวคิดถาดทั้งสองใช้โครงสร้างกริดแบบเปิด
โครงสร้างประเภทนี้มีข้อดีหลายประการในการใช้งานด้านความร้อน
การกระจายโหลดที่ได้รับการปรับปรุง
โครงรองรับที่เชื่อมต่อถึงกันช่วยถ่ายโอนน้ำหนักข้ามเส้นทางโครงสร้างหลายเส้นทาง แทนที่จะเน้นไปที่ความเครียดในชิ้นส่วนจำนวนน้อย
ลดน้ำหนักตัวเอง
โครงสร้างแบบเปิดให้ประสิทธิภาพเชิงโครงสร้างสูงโดยไม่ทำให้ถาดทั้งหมดแข็งและหนักโดยไม่จำเป็น
การไหลเวียนของกระบวนการที่ดีขึ้น
รูปทรงแบบเปิดช่วยให้บรรยากาศของเตาเผาและสารดับสามารถเคลื่อนผ่านถาดได้อย่างมีประสิทธิภาพมากขึ้น
การจัดการการขยายตัวทางความร้อน
โครงสร้างกริดที่ออกแบบอย่างเหมาะสมสามารถรองรับการขยายตัวทางความร้อนในระหว่างรอบการทำความร้อนและความเย็นซ้ำๆ

การออกแบบคอลัมน์แบบถอดได้
ลูกค้าร้องขอเป็นพิเศษ:

• คอลัมน์ที่สามารถลบออกได้ง่ายขึ้นอยู่กับโหลด


FH® Alloy จึงรวมตำแหน่งการติดตั้งคอลัมน์ในการออกแบบถาด
ช่วยให้ลูกค้าสามารถกำหนดค่าฟิกซ์เจอร์ตามความต้องการในการโหลดที่แตกต่างกัน
เมื่อต้องการการรองรับแนวตั้งเพิ่มเติม สามารถติดตั้งคอลัมน์ในตำแหน่งที่กำหนดได้
เมื่อการตั้งค่าการผลิตไม่จำเป็นต้องใช้ คอลัมน์สามารถลบออกได้
ซึ่งให้ความยืดหยุ่นมากกว่าเมื่อเทียบกับโครงสร้างฟิกซ์เจอร์แบบตายตัวโดยสมบูรณ์

การออกแบบตามโหลดเตาจริง
ข้อพิจารณาที่สำคัญในโครงการนี้คือขนาดเตาที่แตกต่างกันมีความสามารถในการโหลดที่แตกต่างกัน
ตัวอย่างเช่น:
เตาหลอม 2200 × 1400
โหลดเตาโดยประมาณ:
2.8 ตัน
เตาหลอม 1600 × 1400
โหลดเตาโดยประมาณ:
2 ตัน
แทนที่จะใช้โครงสร้างเดียวกันทุกประการสำหรับเตาเผาทุกขนาด FH® Alloy ประเมินความสัมพันธ์ระหว่าง:
ตำแหน่งรองรับน้ำหนักเตาขนาดถาด สภาพอุณหภูมิสูง
และพัฒนาแบบตามนั้น

จากพารามิเตอร์การทำงานไปจนถึงการเขียนแบบทางวิศวกรรมขั้นสุดท้าย
โครงการนี้เป็นไปตามกระบวนการทางวิศวกรรมที่สมบูรณ์
ข้อมูลเตาของลูกค้า
↓
ทบทวนกระบวนการบำบัดความร้อน
↓
กำลังโหลดการวิเคราะห์ความต้องการ
↓
การพัฒนาแนวคิดโครงสร้าง
↓
การวางตำแหน่งคอลัมน์แบบถอดได้
↓
การเขียนแบบวิศวกรรม
↓
การผลิต
↓
การตรวจสอบ
↓
การจัดส่ง
ลูกค้าจัดเตรียมเงื่อนไขของเตาเผาแทนที่จะเขียนแบบเสร็จแล้ว และ FH® Alloy ได้แปลงข้อกำหนดเหล่านั้นเป็นการออกแบบถาดฐานที่พร้อมสำหรับการผลิตสองแบบ

ข้อมูลจำเพาะของโครงการ

เหตุใดโครงการนี้จึงแตกต่างจากการผลิตแบบสร้างต่อการพิมพ์
โครงการติดตั้งระบบบำบัดความร้อนหลายโครงการเริ่มต้นด้วยการร่างแบบของลูกค้าโดยสมบูรณ์
โครงการนี้ไม่ได้
ลูกค้าชาวโปแลนด์ให้ข้อมูลกระบวนการและเตาเผา ในขณะที่ FH® Alloy รับผิดชอบในการแปลงข้อกำหนดเหล่านั้นให้เป็นโซลูชันทางวิศวกรรมที่ใช้งานได้
โครงการนี้จึงแสดงให้เห็นถึงความสามารถของ FH® Alloy ใน:

• การวิเคราะห์การใช้งาน

• การพัฒนาโครงสร้าง

• การออกแบบถาดขนาดใหญ่

• วิศวกรรมอุปกรณ์ติดตั้งสำหรับงานหนัก,

• การออกแบบการสนับสนุนที่ถอดออกได้

• การเตรียมการวาดภาพ

• การผลิต,

• และการส่งมอบครั้งสุดท้าย


ความสามารถนี้มีประโยชน์อย่างยิ่งสำหรับลูกค้าที่ทราบสภาพของเตาเผาของตนแต่ยังไม่มีแบบร่างฟิกซ์เจอร์ขั้นสุดท้าย

การออกแบบถาดอบความร้อนแบบกำหนดเองโดย FH® Alloy
