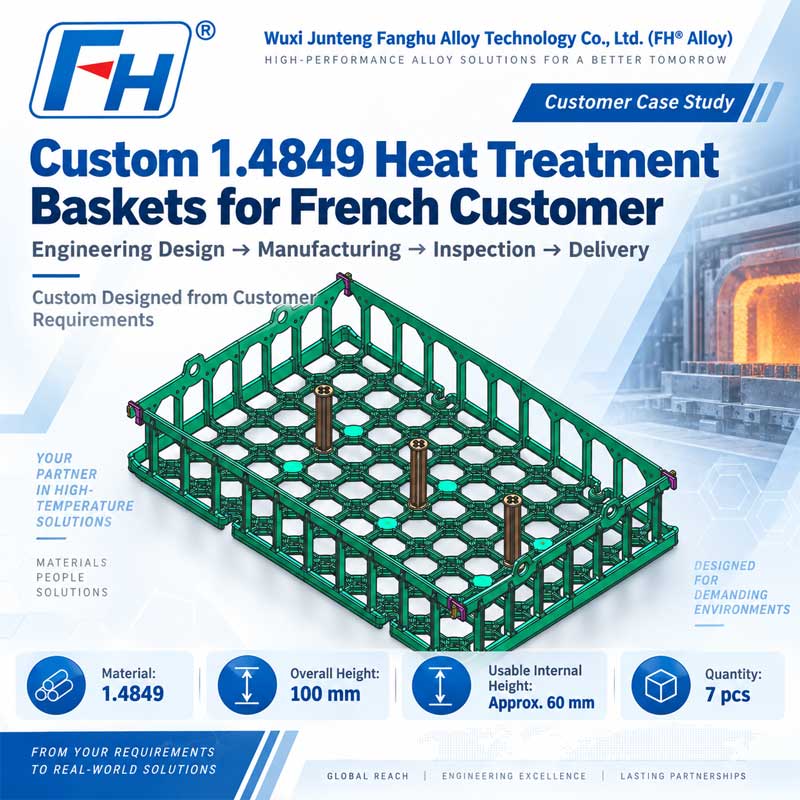

ตะกร้ารักษาความร้อน 1.4849 แบบกำหนดเองสำหรับลูกค้าชาวฝรั่งเศส

กรณีศึกษาของลูกค้า | การออกแบบทางวิศวกรรม การผลิต การตรวจสอบ และการส่งมอบ
ที่ตั้งของลูกค้า: ฝรั่งเศส
สินค้า: ตะกร้ารักษาความร้อนแบบกำหนดเอง
วัสดุ: 1.4849 สแตนเลสทนความร้อน
ความสูงโดยรวม: 100 มม
ความสูงภายในที่ใช้งานได้: ประมาณ 60 มม
ปริมาณ: 7 ชิ้น
ขอบเขตโครงการ: การออกแบบทางวิศวกรรม → การสร้างแบบจำลอง 3 มิติ → การผลิต → การตรวจสอบขั้นสุดท้าย → การส่งมอบ
ผู้ผลิต: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (โลหะผสมFH®)

ภาพรวมโครงการ
โลหะผสมFH® ได้รับการสอบถามจากลูกค้าชาวฝรั่งเศสเกี่ยวกับตะกร้ารักษาความร้อนแบบกำหนดเองที่ผลิตจากสแตนเลสทนความร้อน 1.4849
แทนที่จะจัดหาตะกร้าเตาหลอมมาตรฐาน ลูกค้าต้องการให้ โลหะผสมFH® พัฒนาโครงสร้างที่ปรับแต่งตามพื้นที่ใช้สอยที่ระบุและความสูงโดยรวม

ข้อกำหนดมิติที่สำคัญคือ:

• ความสูงตะกร้าโดยรวม: 100 มม

• ความสูงภายในที่ใช้งานได้: ประมาณ 60 มม

• วัสดุ: 1.4849

• ปริมาณ: 7 pcs


ตามข้อกำหนดเหล่านี้ ทีมวิศวกรรม โลหะผสมFH® ได้พัฒนาโครงสร้างตะกร้าและทำโมเดลผลิตภัณฑ์ 3 มิติขั้นสุดท้ายที่แสดงในกรณีนี้ให้เสร็จสมบูรณ์
หลังจากยืนยันการออกแบบแล้ว โครงการก็ดำเนินการผ่านการผลิต การตรวจสอบคุณภาพขั้นสุดท้าย และการจัดส่ง

ความต้องการของลูกค้า
ลูกค้าต้องการตะกร้าอบชุบด้วยความร้อนที่ค่อนข้างต่ำ ในขณะที่ยังคงรักษาพื้นที่ภายในให้เพียงพอสำหรับการใส่ชิ้นงาน

ดังนั้นความท้าทายจึงไม่ใช่เพียงการผลิตตะกร้าที่มีความสูง 100 มม. เท่านั้น แต่ยังเพื่อให้ได้ความสูงในการบรรทุกภายในที่ต้องการ ขณะเดียวกันก็รักษาโครงสร้างอุปกรณ์จับยึดการรักษาความร้อนที่ใช้งานได้จริงและมีเสถียรภาพ

การออกแบบทางวิศวกรรมโดย FH® Alloy
ตามข้อกำหนดด้านขนาดของลูกค้า FH® Alloy ได้พัฒนาตะกร้าแบบกำหนดเองพร้อมฐานรับน้ำหนักแบบเปิดและเสริมโครงโดยรอบ

โมเดล 3 มิติขั้นสุดท้ายประกอบด้วยองค์ประกอบโครงสร้างที่สำคัญหลายประการ
1. เปิดโครงสร้างฐานกริด
ด้านล่างของตะกร้าเป็นแบบตารางเปิด

โครงสร้างนี้ช่วยให้:

• รองรับชิ้นงานแบบกระจาย

• ลดน้ำหนักตะกร้าที่ไม่จำเป็นลง

• ปรับปรุงการไหลเวียนของบรรยากาศเตาเผา

• และกรอบการรับน้ำหนักที่ใช้งานได้จริง


ส่วนรองรับที่เชื่อมต่อถึงกันยังช่วยกระจายน้ำหนักไปทั่วตะกร้า แทนที่จะรวมไว้ที่พื้นที่แยก

2. กรอบด้านข้างแบบโลว์โปรไฟล์
เนื่องจากความสูงรวมของตะกร้าจำกัดอยู่ที่ 100 มม. โครงสร้างด้านข้างจึงต้องได้รับการออกแบบอย่างระมัดระวัง

ตะกร้าต้องดูแลรักษาประมาณ:
ความสูงภายในที่ใช้งานได้ 60 มม
โดยเหลือส่วนโครงสร้างส่วนล่าง โครง และส่วนรองรับไว้เพียงพอ
การออกแบบขั้นสุดท้ายจึงสมดุล:
ความสูงโดยรวม พื้นที่บรรทุกที่ใช้งานได้ ความเสถียรของโครงสร้าง
แทนที่จะเพิ่มความสูงของผนังด้านข้างเพียงอย่างเดียว

3. โครงสร้างอุปกรณ์ต่อพ่วงเสริมแรง
โครงโดยรอบช่วยเพิ่มความแข็งแกร่งให้กับตะกร้า
รุ่นสุดท้ายใช้ส่วนด้านข้างที่รองรับในแนวตั้งซึ่งเชื่อมต่อกับโครงสร้างฐาน ช่วยรักษารูปทรงของตะกร้าระหว่างการขนย้ายและการบริการเตาเผา
โครงสร้างด้านข้างยังช่วยป้องกันไม่ให้ชิ้นงานเคลื่อนออกนอกพื้นที่โหลด

4. จุดสนับสนุน / ตำแหน่งภายใน
การออกแบบขั้นสุดท้ายประกอบด้วยตำแหน่งรองรับภายในแนวตั้งหลายตำแหน่ง
คุณสมบัติเหล่านี้สามารถช่วยในเรื่อง:
ตำแหน่งฟิกซ์เจอร์,
การสนับสนุนภายใน
ข้อกำหนดในการซ้อนหรือการประกอบ
และรักษาความสัมพันธ์เชิงโครงสร้างที่จำเป็นระหว่างส่วนประกอบของตะกร้า
โลเคชั่นของพวกเขาถูกรวมไว้ในโมเดล 3 มิติระหว่างขั้นตอนทางวิศวกรรม แทนที่จะเพิ่มเข้าไปหลังการถ่ายทำ

เหตุใดจึงเลือก 1.4849
ลูกค้าระบุสแตนเลสทนความร้อน 1.4849 สำหรับโครงการนี้
1.4849 มักใช้สำหรับส่วนประกอบเตาอุตสาหกรรมและเครื่องมือบำบัดความร้อนที่ต้องการประสิทธิภาพที่อุณหภูมิสูง

สำหรับการใช้งานตะกร้าเตาหลอม วัสดุนี้มีข้อดีดังนี้:

• ความแข็งแรงที่อุณหภูมิสูงที่ดี

• ความต้านทานต่อการเกิดออกซิเดชัน,

• เสถียรภาพทางความร้อน

• และความเหมาะสมสำหรับรอบการบำบัดความร้อนซ้ำๆ


อย่างไรก็ตาม สำหรับเครื่องมือบำบัดความร้อน การเลือกใช้วัสดุเพียงอย่างเดียวไม่เพียงพอ
โครงสร้างตะกร้า ความหนาของส่วน รูปแบบการรองรับ และการกระจายน้ำหนักยังมีบทบาทสำคัญในการพิจารณาประสิทธิภาพการบริการอีกด้วย
ด้วยเหตุนี้ FH® Alloy จึงประเมินวัสดุและโครงสร้างร่วมกันระหว่างกระบวนการออกแบบฟิกซ์เจอร์

จากความต้องการของลูกค้าไปจนถึงโมเดล 3 มิติขั้นสุดท้าย
โครงการเริ่มต้นด้วยข้อกำหนดด้านมิติและวัสดุของลูกค้า
จากนั้น FH® Alloy จึงแปลงข้อกำหนดเหล่านี้ให้เป็นการออกแบบตะกร้าที่พร้อมสำหรับการผลิต

กระบวนการทำงานทางวิศวกรรมประกอบด้วย:
ความต้องการของลูกค้า
↓
การวิเคราะห์มิติ
↓
การออกแบบโครงสร้าง
↓
การสร้างแบบจำลอง 3 มิติ
↓
การยืนยันการออกแบบ
↓
การผลิต
โมเดล 3 มิติขั้นสุดท้ายช่วยให้ลูกค้าและทีมผู้ผลิต FH® Alloy สามารถตรวจสอบโครงสร้างตะกร้าได้อย่างชัดเจนก่อนการผลิต

การผลิต Process
หลังจากการออกแบบได้รับการยืนยัน FH® Alloy ก็เริ่มผลิตตะกร้าบำบัดความร้อนแบบกำหนดเอง 7 ใบ
กระบวนการผลิตได้รับการควบคุมตามการออกแบบที่ได้รับอนุมัติ โดยให้ความสำคัญกับ:

• ขนาดโดยรวม,

• เรขาคณิตเชิงโครงสร้าง

• ตำแหน่งการเชื่อมต่อ

• การจัดตำแหน่งเฟรม,

• และสภาพการประกอบขั้นสุดท้าย


วัตถุประสงค์คือเพื่อให้แน่ใจว่าตะกร้าสำเร็จรูปนั้นตรงกับรูปแบบทางวิศวกรรมและความต้องการของลูกค้า

การตรวจสอบคุณภาพขั้นสุดท้าย
ก่อนจัดส่ง FH® Alloy ได้ทำการตรวจสอบตะกร้าที่เสร็จสมบูรณ์ขั้นสุดท้ายแล้ว
การตรวจสอบมุ่งเน้นไปที่รายการสำคัญ ได้แก่ :
การตรวจสอบมิติ
การตรวจสอบขนาดตะกร้าหลัก รวมถึงความสูงโดยรวม 100 มม. ที่ระบุ และพื้นที่บรรทุกภายในที่ต้องการ
การตรวจสอบโครงสร้าง
ตรวจสอบโครงตะกร้า โครงสร้างฐาน ส่วนรองรับ และพื้นที่เชื่อมต่อ
การตรวจสอบรูปลักษณ์
การตรวจสอบคุณภาพการผลิตโดยรวมและสภาพพื้นผิว
ความสอดคล้องในการวาดภาพ
ผลิตภัณฑ์สำเร็จรูปได้รับการตรวจสอบกับการออกแบบทางวิศวกรรมที่ได้รับอนุมัติก่อนจัดส่ง
หลังจากเสร็จสิ้นการตรวจสอบขั้นสุดท้ายแล้ว ตะกร้าก็พร้อมสำหรับการจัดส่ง

ข้อมูลจำเพาะของโครงการ

จุดเด่นของโครงการ
การออกแบบทางวิศวกรรมที่กำหนดเอง
โครงสร้างได้รับการพัฒนาตามความต้องการด้านมิติที่แท้จริงของลูกค้า แทนที่จะดัดแปลงจากตะกร้ามาตรฐาน
100 มม Low-Profile Structure
ตะกร้าได้รับการออกแบบทางวิศวกรรมเพื่อรักษาความสูงโดยรวมให้กะทัดรัด ขณะที่ให้พื้นที่ใช้สอยภายในประมาณ 60 มม.
1.4849 วัสดุทนความร้อน
วัสดุที่ระบุถูกเลือกสำหรับการใช้งานที่ต้องการการบำบัดความร้อน
ดำเนินโครงการให้เสร็จสมบูรณ์
FH® Alloy จัดการขั้นตอนการทำงานทั้งหมด:
การออกแบบ → การวาดภาพ 3 มิติ → การผลิต → การตรวจสอบ → การจัดส่ง
การผลิตแบบกำหนดเองชุดเล็ก
ผลิตตะกร้าทั้งหมด 7 ใบตามการออกแบบเฉพาะของลูกค้า

เป็นมากกว่าการผลิตแบบสร้างเพื่อพิมพ์
ซัพพลายเออร์อุปกรณ์ติดตั้งระบบบำบัดความร้อนหลายรายผลิตตามแบบของลูกค้าที่เสร็จสมบูรณ์เท่านั้น
สำหรับโครงการในฝรั่งเศสนี้ FH® Alloy สนับสนุนลูกค้าตั้งแต่ขั้นตอนการออกแบบทางวิศวกรรม
ลูกค้าระบุข้อกำหนดด้านมิติและวัสดุที่สำคัญ และ FH® Alloy ได้พัฒนาโครงสร้างตะกร้าและแบบจำลอง 3 มิติขั้นสุดท้ายก่อนที่จะเริ่มการผลิต

ความสามารถนี้ทำให้เราสามารถรองรับลูกค้าที่ต้องการ:

• การพัฒนาอุปกรณ์ติดตั้งใหม่

• การเพิ่มประสิทธิภาพโครงสร้าง

• ขนาดตะกร้าที่กำหนดเอง

• ความสูงในการโหลดพิเศษ

• เครื่องมือเตาเผาเฉพาะวัสดุ

• และการผลิตตามสั่งในปริมาณน้อย
