เหตุใดฟิกซ์เจอร์รักษาความร้อนจึงมีความสำคัญ？

อุปกรณ์บำบัดความร้อน ทำหน้าที่เป็นส่วนเชื่อมต่อที่สำคัญระหว่างชิ้นงานและอุปกรณ์การประมวลผลด้วยความร้อน ความสมเหตุสมผลในการออกแบบ การเลือกใช้วัสดุ และคุณภาพการผลิตจะควบคุมโดยตรง ความสม่ำเสมอ การทำซ้ำ และคุณภาพของผลิตภัณฑ์ขั้นสุดท้าย ของรอบการบำบัดความร้อนทั้งหมด ในการผลิตภาคอุตสาหกรรมประมาณ 30%–40% ของข้อบกพร่องในการรักษาความร้อน เช่น การบิดเบี้ยว การเกิดออกซิเดชัน และการเกิดคาร์บูไรเซชันที่ไม่สม่ำเสมอ เป็นผลโดยตรงจากการออกแบบฟิกซ์เจอร์หรือการใช้งานที่ไม่เหมาะสม ดังนั้นการเลือกฟิกซ์เจอร์การบำบัดความร้อนที่เหมาะสมจึงไม่ใช่การตัดสินใจรองในการปฏิบัติงาน แต่เป็นปัจจัยเชิงกลยุทธ์ที่กำหนดความสำเร็จหรือความล้มเหลวของกระบวนการระบายความร้อน

จากมุมมองทางวิศวกรรมเชิงปฏิบัติ อุปกรณ์จับยึดการรักษาความร้อนจะต้องเป็นไปตามเกณฑ์ประสิทธิภาพหลักสามประการพร้อมกัน: เสถียรภาพของโครงสร้างที่อุณหภูมิสูง (รักษารูปทรงและความสามารถในการรับน้ำหนักที่อุณหภูมิเป้าหมาย) ประสิทธิภาพการนำความร้อน (ทำให้ชิ้นงานได้รับความร้อนสม่ำเสมอ) และ ความเข้ากันได้ทางเคมี (หลีกเลี่ยงปฏิกิริยาไม่พึงประสงค์กับบรรยากาศเตาเผาหรือพื้นผิวชิ้นงาน) หากไม่มีตัวชี้วัดเหล่านี้จะส่งผลให้อัตราของเสียเป็นชุดเพิ่มขึ้นหรือการใช้พลังงานเพิ่มขึ้นอย่างมาก

การเลือกใช้วัสดุช่วยสนับสนุนประสิทธิภาพและอายุการใช้งานของฟิกซ์เจอร์ได้อย่างไร

วัสดุโลหะผสมทนความร้อนทั่วไปและช่วงอุณหภูมิในการทำงาน

ข้อพิจารณาเบื้องต้นสำหรับ ฟิกซ์เจอร์รักษาความร้อน วัสดุมีความแข็งแรงถาวรที่อุณหภูมิสูง ทนต่อการเกิดออกซิเดชัน และความต้านทานต่อคาร์บูไรเซชัน โลหะผสมชนิดต่างๆ นั้นเหมาะสมกับอุณหภูมิกระบวนการและสภาพบรรยากาศที่แตกต่างกัน การเลือกวัสดุที่ไม่ถูกต้องยังคงเป็นหนึ่งในสาเหตุหลักของความล้มเหลวของฟิกซ์เจอร์ก่อนเวลาอันควร

โหมดความล้มเหลวทั่วไปและกลยุทธ์การป้องกัน

อุปกรณ์จับยึดการรักษาความร้อนต้องเผชิญกับความเสี่ยงในการย่อยสลายหลายครั้งในระหว่างการให้บริการแบบวงจรที่อุณหภูมิสูงเป็นเวลานาน โหมดความล้มเหลวที่พบบ่อยที่สุด ได้แก่:

• การแตกร้าวเมื่อยล้าจากความร้อน : รอบการให้ความร้อน-ความเย็นซ้ำๆ จะสะสมความเครียดภายใน โดยที่รอยแตกขนาดเล็กมักเกิดขึ้นหลังจากนั้น 500–800 รอบ และในที่สุดก็แพร่กระจายไปสู่รอยร้าวที่มีความหนาทะลุผ่าน
• คืบคลานเสียรูป : ภายใต้การโหลดที่อุณหภูมิสูงอย่างต่อเนื่อง วัสดุจะเกิดการเสียรูปพลาสติกอย่างถาวร สำหรับโลหะผสม 1.4848 ที่ 900°C และความเครียด 50 MPa ความเครียดคืบสามารถเข้าถึง 2%–3% หลังจาก 1,000 ชั่วโมง ส่งผลโดยตรงต่อความแม่นยำในการวางตำแหน่งฟิกซ์เจอร์
• การเปราะของคาร์บูไรเซชัน : ในบรรยากาศที่อุดมด้วยคาร์บอน อะตอมของคาร์บอนจะกระจายไปตามขอบเขตของเกรนจนเกิดเป็นเฟสคาร์ไบด์ที่เปราะ ส่งผลให้ความเหนียวของวัสดุลดลงอย่างมากและมีความเสี่ยงต่อการแตกหักเพิ่มขึ้น
• การสูญเสียออกซิเดชั่น : ในบรรยากาศออกซิไดซ์ เกล็ดออกไซด์บนพื้นผิวจะข้นและหลุดร่อนอย่างต่อเนื่อง ส่งผลให้หน้าตัดลดลงและความสามารถในการรับน้ำหนักลดลง

เพื่อบรรเทาโหมดความล้มเหลวเหล่านี้ การปฏิบัติงานด้านวิศวกรรมโดยทั่วไปจะใช้มาตรการต่อไปนี้: การเลือกวัสดุโลหะผสมสูงที่มีนิกเกิลเพื่อเพิ่มความต้านทานการคืบ การใช้สารเคลือบป้องกันการเกิดออกซิเดชันกับพื้นผิวที่ติดตั้ง ปรับอัตราการทำความร้อน-ความเย็นให้เหมาะสมเพื่อลดการเปลี่ยนแปลงอุณหภูมิฉับพลัน และกำหนดแนวทางปฏิบัติในการตรวจสอบและเปลี่ยนทดแทนอย่างสม่ำเสมอเพื่อตรวจจับการย่อยสลายก่อนที่จะเกิดความล้มเหลวร้ายแรง

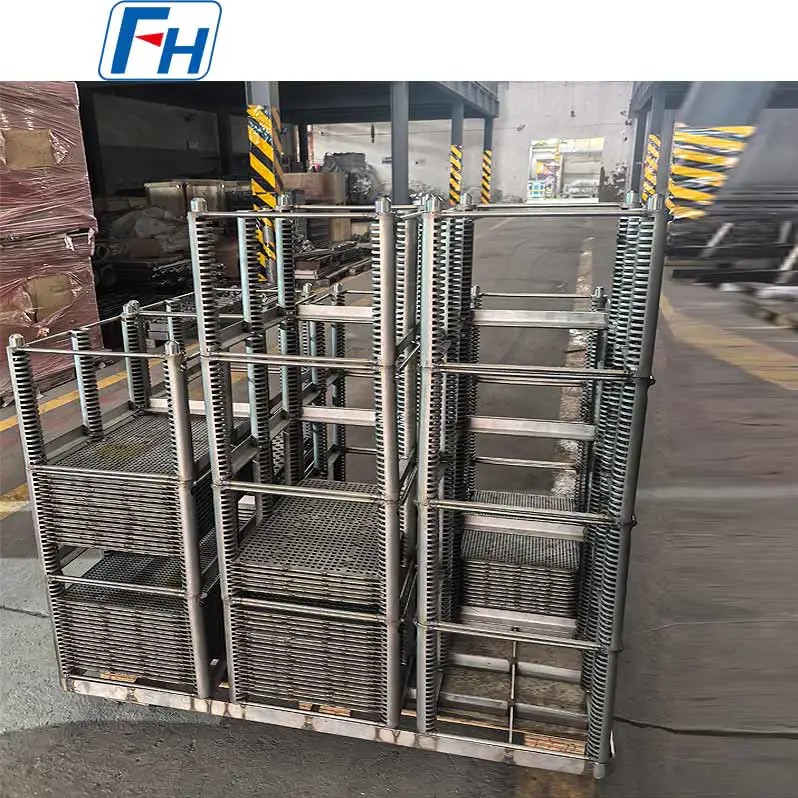

ประเภทฟิกซ์เจอร์ใดที่ตรงกับการกำหนดค่าเตาเผาและข้อกำหนดกระบวนการของคุณ

แบบฟอร์มการติดตั้งหลักตามหมวดหมู่เตา

เตาประเภทต่างๆ มีข้อกำหนดพื้นฐานที่แตกต่างกันในด้านรูปทรงของฟิกซ์เจอร์ ความแม่นยำของขนาด และวิธีการโหลด ความไม่ตรงกันระหว่างฟิกซ์เจอร์และเตาเผาไม่เพียงแต่ลดประสิทธิภาพการผลิตเท่านั้น แต่ยังสามารถสร้างอันตรายด้านความปลอดภัยได้อีกด้วย

ข้อควรพิจารณาทางวิศวกรรมในการออกแบบโครงสร้างฟิกซ์เจอร์

การออกแบบโครงสร้างฟิกซ์เจอร์ต้องมีความสมดุลระหว่างกันอย่างระมัดระวัง ความหนาแน่นในการโหลด และ ความสม่ำเสมอของการไหลของความร้อน . ตัวอย่างเช่น ในกระบวนการคาร์บูไรซิ่ง ระยะห่างของชิ้นงานไม่เพียงพอจะจำกัดการไหลเวียนของบรรยากาศ และสร้างความลึกของเคสที่ไม่สม่ำเสมอ ระยะห่างที่มากเกินไปจะช่วยลดความสามารถในการโหลดของเตาและเพิ่มการใช้พลังงานต่อหน่วย ประสบการณ์ทางวิศวกรรมบ่งชี้ว่าควรรักษาช่องว่างขั้นต่ำระหว่างชิ้นงานที่อยู่ติดกันในอุปกรณ์จับยึดคาร์บูไรซิ่ง 15–25 มม เพื่อให้แน่ใจว่ามีการไหลเวียนของบรรยากาศเพียงพอ

น้ำหนักตายของฟิกซ์เจอร์เป็นอีกปัจจัยสำคัญ ในการใช้งานเตาหลุม น้ำหนักรวมของฟิกซ์เจอร์และชิ้นงานมักจะสูงถึง จากหลายร้อยกิโลกรัมถึงหลายตัน โดยต้องมีโครงสร้างระบบกันสะเทือนและส่วนรองรับที่ออกแบบมาให้มีระยะขอบด้านความปลอดภัยที่เพียงพอ โดยทั่วไปแล้วปัจจัยด้านความปลอดภัยจะไม่ต่ำกว่า 3.0 . นอกจากนี้ มวลความร้อนของฟิกซ์เจอร์ยังส่งผลโดยตรงต่อเวลาในการทำความร้อนและการใช้พลังงาน การออกแบบที่มีน้ำหนักเบาให้คุณค่าที่สำคัญในการประหยัดพลังงาน ทุกๆ 10% การลดน้ำหนักฟิกซ์เจอร์สามารถลดระยะเวลาการทำความร้อนได้โดยเฉลี่ย 5%–8% .

กระบวนการผลิตใดที่เปลี่ยนการออกแบบให้เป็นฟิกซ์เจอร์ที่เชื่อถือได้

เปรียบเทียบเส้นทางการผลิตหลัก

การผลิตฟิกซ์เจอร์รักษาความร้อนมีขั้นตอนหลักสามขั้นตอน ได้แก่ การหล่อ การเชื่อม/การประกอบ และการตัดเฉือนที่มีความแม่นยำ แต่ละเส้นทางเหมาะสมกับระดับความซับซ้อนและข้อกำหนดด้านความแม่นยำที่แตกต่างกัน

• การหล่อที่แม่นยำ : เหมาะสำหรับอุปกรณ์จับยึดที่ซับซ้อนและบูรณาการสูง เช่น ถาดรังผึ้งและโครงรองรับที่ผิดปกติ การหล่อการลงทุนบรรลุความแม่นยำของมิติของ ±1.5 มม ที่มีความหยาบผิว Ra ของ 6.3–12.5 ไมโครเมตร . ข้อได้เปรียบอยู่ที่การสร้างโพรงภายในที่ซับซ้อนและโครงสร้างผนังบาง แม้ว่าเวลาในการผลิตจะนานกว่าและต้นทุนเครื่องมือก็สูงกว่า
• การประกอบแบบเชื่อม : เหมาะสำหรับอุปกรณ์จับยึดขนาดใหญ่หรือโมดูลาร์ที่ประดิษฐ์จากส่วนและแผ่นมาตรฐาน ฟิกซ์เจอร์แบบเชื่อมให้ความยืดหยุ่นในการผลิตและมีรอบการจัดส่งที่สั้นลง แต่โซนการเชื่อมแสดงถึงจุดอ่อนภายใต้ความล้าจากความร้อน ต้องการอุปกรณ์เชื่อมคุณภาพสูง 100% คุณสมบัติการตรวจสอบการเชื่อมและการบำบัดความร้อนบรรเทาความเครียดหลังการเชื่อม
• การประกอบเครื่องจักรกล : ใช้กับฟิกซ์เจอร์กำหนดตำแหน่งที่มีความแม่นยำสูง เช่น จิ๊กเฉพาะสำหรับการรักษาความร้อนของใบพัดของเครื่องยนต์อากาศยาน เครื่องจักรกลซีเอ็นซีช่วยให้มั่นใจได้ว่าพื้นผิวการระบุตำแหน่งที่สำคัญบรรลุความแม่นยำ ±0.05 มม เป็นไปตามข้อกำหนดการควบคุมการบิดเบือนที่เข้มงวดของการประมวลผลความร้อนที่มีความแม่นยำ

จุดตรวจสอบการควบคุมคุณภาพที่สำคัญ

การควบคุมคุณภาพสำหรับฟิกซ์เจอร์รักษาความร้อนครอบคลุมกระบวนการผลิตทั้งหมด โดยมีจุดตรวจสอบที่สำคัญได้แก่:

1. การรับวัตถุดิบ : การวิเคราะห์ทางสเปกโทรสโกปียืนยันการปฏิบัติตามข้อกำหนดองค์ประกอบทางเคมี การตรวจสอบทางโลหะวิทยาจะตรวจสอบขนาดของเกรนไม่หยาบไปกว่านั้น มาตรฐาน ASTM 4 มั่นใจเป็นรากฐานสำหรับการทำงานที่อุณหภูมิสูง
2. การตรวจสอบความถูกต้องของมิติ : การตรวจสอบ CMM สำหรับขนาดการประกอบที่สำคัญ โดยมีการควบคุมข้อผิดพลาดด้านความเรียบภายใน ±2 มม./ม .
3. การทดสอบแบบไม่ทำลาย : การตรวจสอบด้วยรังสีเอกซ์หรืออัลตราโซนิกสำหรับความพรุนของการหดตัวภายในและการรวมตัวในการหล่อ การตรวจสอบอนุภาคแม่เหล็กหรือสารแทรกซึมสำหรับรอยแตกบนพื้นผิวและใกล้พื้นผิว
4. การตรวจสอบประสิทธิภาพการทำงานที่อุณหภูมิสูง : ตัวอย่างการติดตั้งได้รับ 24–48 ชม การทดสอบการรับน้ำหนักที่อุณหภูมิบริการเป้าหมายเพื่อตรวจสอบว่าการเปลี่ยนรูปของการคืบยังคงอยู่ภายในขีดจำกัดที่อนุญาต

วิธีที่การจัดการอายุการใช้งานและการเพิ่มประสิทธิภาพต้นทุนเพิ่ม ROI ประจำสูงสุด

ข้อมูลอายุการใช้งานโดยทั่วไปและปัจจัยที่มีอิทธิพล

อายุการใช้งานของ ฟิกซ์เจอร์รักษาความร้อนs แตกต่างกันอย่างมากขึ้นอยู่กับวัสดุ กระบวนการ และสภาพการทำงาน ภายใต้สภาวะการเติมคาร์บูไรซิ่งแบบทั่วไป (930°C รอบ 8–12 ชั่วโมง) อายุการใช้งานโดยทั่วไปสำหรับฟิกซ์เจอร์วัสดุที่แตกต่างกันมีดังนี้:

กลยุทธ์การปฏิบัติเพื่อการยืดอายุและลดต้นทุน

การยืดอายุการใช้งานของฟิกซ์เจอร์และการลดต้นทุนต่อการบำบัดความร้อนสามารถทำได้จากหลายมิติ:

• กลยุทธ์การใช้งานแบบให้คะแนน : ปรับใช้ฟิกซ์เจอร์ใหม่สำหรับกระบวนการที่มีข้อกำหนดการบิดเบือนและความแม่นยำที่เข้มงวดที่สุด จากนั้นค่อยๆ ปรับลดรุ่นเป็นแอปพลิเคชันที่มีความต้องการน้อยลง เพื่อเพิ่มมูลค่าสูงสุดตลอดวงจรชีวิตทั้งหมด
• ซ่อมแซมและตกแต่งใหม่เป็นระยะ : ฟิกซ์เจอร์ที่มีการบิดเบี้ยวเฉพาะที่หรือการแตกร้าวเล็กน้อยสามารถซ่อมแซมได้โดยการยืด การซ่อมแซมการเชื่อม และการให้ความร้อนซ้ำ เพื่อยืดอายุการใช้งานโดย 30%–50% .
• การเพิ่มประสิทธิภาพสภาพการทำงาน : ควบคุมอัตราการทำความร้อนให้ไม่เกิน 150°C/ชม เพื่อหลีกเลี่ยงการเปลี่ยนแปลงความร้อน ในกระบวนการคาร์บูไรซิ่ง ให้ดำเนินการเผาผลาญคาร์บอนเป็นประจำเพื่อลดการโจมตีทางเคมีจากการสะสมของคาร์บอน
• การจัดการสินค้าคงคลังและการหมุนเวียน : รักษาบันทึกฟิกซ์เจอร์ที่ครอบคลุมในการติดตามจำนวนรอบ ข้อมูลการตรวจสอบ และประวัติการบำรุงรักษา ช่วยให้สามารถทดแทนเชิงป้องกันตามเงื่อนไข และหลีกเลี่ยงการหยุดชะงักของการผลิตที่ไม่คาดคิด

กรอบการตัดสินใจใดที่ทำให้คุณเลือกฟิกซ์เจอร์ที่เหมาะสมที่สุดสำหรับกระบวนการของคุณ

เมื่อต้องเผชิญกับตัวเลือกวัสดุ โครงสร้าง และซัพพลายเออร์มากมาย กรอบการคัดเลือกที่เป็นระบบช่วยให้ตัดสินใจได้อย่างเหมาะสมที่สุด แนะนำให้ใช้ลำดับลำดับความสำคัญต่อไปนี้สำหรับการประเมิน:

1. ความเข้ากันได้ของกระบวนการก่อน : ยืนยันว่าอุณหภูมิการบริการสูงสุดของฟิกซ์เจอร์ ความเข้ากันได้ของบรรยากาศ และความสามารถในการรับน้ำหนักเป็นไปตามข้อกำหนดกระบวนการเป้าหมาย ซึ่งเป็นข้อจำกัดหนักที่ไม่สามารถต่อรองได้
2. การตรวจสอบความสามารถในการปรับตัวของเตา : ตรวจสอบว่าขนาดฟิกซ์เจอร์ รูปทรงอินเทอร์เฟซ และวิธีการโหลดเข้ากันได้กับอุปกรณ์เตาเผาที่มีอยู่อย่างสมบูรณ์ จัดเตรียมภาพวาดห้องเตาเผาให้กับซัพพลายเออร์เพื่อยืนยันเมื่อจำเป็น
3. การประเมินต้นทุนวงจรชีวิต : คำนวณต้นทุนตัดจำหน่ายต่อรอบตลอดอายุการใช้งานทั้งหมดของฟิกซ์เจอร์ แทนที่จะเปรียบเทียบต้นทุนการซื้อเริ่มแรกเพียงอย่างเดียว การติดตั้งที่ยาวนาน 1,000 รอบ อาจให้ต้นทุนต่อรอบที่ต่ำกว่าทางเลือกที่มีราคาต่ำกว่าและยั่งยืนเท่านั้น 300 รอบ .
4. ความสามารถของซัพพลายเออร์และการรับประกันการส่งมอบ : ประเมินความเสถียรของแหล่งวัสดุของซัพพลายเออร์ ระบบควบคุมคุณภาพการผลิต และประสิทธิภาพการส่งมอบตรงเวลาในอดีต เพื่อให้มั่นใจในการจัดหาในระยะยาวที่เชื่อถือได้
5. การปรับแต่งและการสนับสนุนทางเทคนิค : สำหรับชิ้นงานพิเศษหรือกระบวนการใหม่ ความสามารถของซัพพลายเออร์ในการเพิ่มประสิทธิภาพการออกแบบและการทำงานร่วมกันในกระบวนการ แสดงถึงมูลค่าความร่วมมือระยะยาวที่สำคัญ

ด้วยการใช้กรอบการทำงานที่เป็นระบบนี้ ผู้ผลิตสามารถบรรลุประสิทธิภาพเชิงเศรษฐกิจที่เหมาะสมที่สุดในการลงทุนด้านฟิกซ์เจอร์ ขณะเดียวกันก็รักษารากฐานด้านคุณภาพที่จำเป็นสำหรับการปรับปรุงอย่างต่อเนื่องในกระบวนการบำบัดความร้อน
