ถาดอบความร้อนช่วยเพิ่มประสิทธิภาพเตาอุตสาหกรรมและอายุการใช้งานให้สูงสุดได้อย่างไร

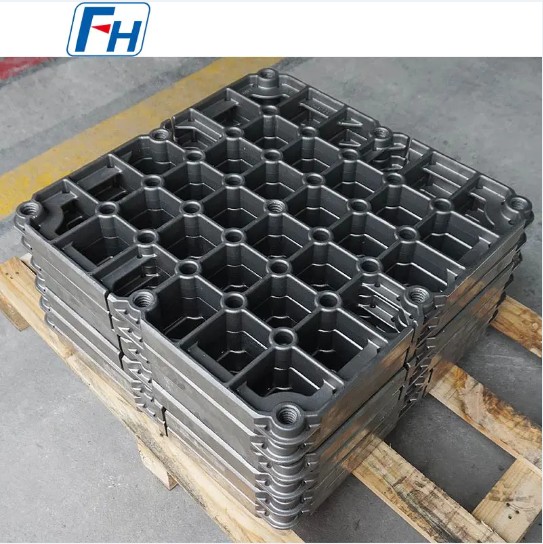

ถาดอบความร้อน เป็นส่วนประกอบเครื่องมือหลักที่ใช้ในเตาบำบัดความร้อนทางอุตสาหกรรมเพื่อยึดชิ้นงานระหว่างการให้ความร้อน การชุบแข็ง การแบ่งเบาบรรเทา และกระบวนการทางความร้อนอื่นๆ การเลือกใช้วัสดุ การออกแบบโครงสร้าง และกระบวนการผลิตจะเป็นตัวกำหนดคุณภาพการรักษาความร้อน ประสิทธิภาพการผลิต และอายุการใช้งานของอุปกรณ์โดยตรง ถาดที่สร้างขึ้นเป็นพิเศษซึ่งผลิตจากเหล็กโลหะผสมทนความร้อนระดับพรีเมี่ยม (เช่น 1.4848, 1.4849, 2.4879, SCH13 เป็นต้น) สามารถทำงานได้อย่างเสถียรในระยะยาวในสภาพแวดล้อมที่มีอุณหภูมิสูงตั้งแต่ 900°C ถึง 1150°ซ ซึ่งให้อายุการใช้งานยาวนานขึ้น 3 ถึง 5 เท่า เมื่อเทียบกับถาดเหล็กคาร์บอนทั่วไป . ถาดเหล่านี้เป็นอุปกรณ์หลักที่ขาดไม่ได้ในงานโลหะที่มีความแม่นยำ การบินและอวกาศ การผลิตยานยนต์ และภาคส่วนอื่นๆ

สถานการณ์การวางตำแหน่งและการใช้งานของถาดบำบัดความร้อน

ถาดอบความร้อนทำหน้าที่หลักสามประการในเตาเผาอุตสาหกรรม ได้แก่ การรับน้ำหนัก การวางตำแหน่ง และการถ่ายเทความร้อน ขึ้นอยู่กับประเภทของเตาเผาและข้อกำหนดของกระบวนการ ถาดสามารถแบ่งได้เป็นหลายประเภท โดยแต่ละประเภทมีการปรับโครงสร้างให้เหมาะสมกับสถานการณ์การใช้งานเฉพาะ

ประเภทถาดหลักตามการจำแนกประเภทเตา

• ถาดฐานเตาชนิดอย่างดี : ใช้สำหรับการรองรับด้านล่างในเตาเผาแบบหลุม/แบบหลุม ซึ่งรับน้ำหนักในแนวดิ่งที่หนัก โดยทั่วไปจะมีโครงสร้างซี่โครงแนวรัศมี
• ถาดเตาลูกกลิ้ง : ใช้ในเตาเผาแบบลูกกลิ้งต่อเนื่อง โดยมีรางหรือร่องด้านล่างเพื่อให้เข้ากับลูกกลิ้งของเตาเผา ทำให้สามารถลำเลียงได้อย่างต่อเนื่อง
• ถาดชนิดกล่อง : เหมาะสำหรับเตาหลอมแบบกล่องแบบแบตช์ ซึ่งส่วนใหญ่เป็นโครงสร้างทรงสี่เหลี่ยมแบนหรือแบบกริด เพื่อให้ขนถ่ายรถยกได้ง่าย
• ถาดแบบรางสำหรับเตาต่อเนื่อง : ใช้ในสายการผลิตต่อเนื่องแบบอัตโนมัติ โดยร่วมมือกับผู้ดันหรือโซ่สายพานลำเลียงสำหรับการประมวลผลแบบอัตโนมัติเป็นชุด
• ถาดอเนกประสงค์สำหรับเตาอเนกประสงค์ : ใช้ได้กับเตาเผาหลายประเภท โครงสร้างที่ได้มาตรฐานสูง เหมาะสำหรับการผลิตหลายชุดตั้งแต่ขนาดเล็กถึงขนาดกลาง

เขตข้อมูลแอปพลิเคชันทั่วไป

การเลือกวัสดุหลัก: การเปรียบเทียบประสิทธิภาพของเหล็กโลหะผสมทนความร้อน

การเลือกใช้วัสดุสำหรับ ถาดรักษาความร้อน เป็นปัจจัยหลักที่กำหนดประสิทธิภาพและอายุการใช้งาน องค์ประกอบของโลหะผสมที่แตกต่างกันให้สมรรถนะที่อุณหภูมิสูงและคุณลักษณะทางกลที่แตกต่างกัน

คุณสมบัติของวัสดุโลหะผสมทนความร้อนที่ใช้กันทั่วไป

หลักการสำคัญในการเลือกใช้วัสดุ : ถาดที่ทำงานในบรรยากาศคาร์บูไรซิ่งควรให้ความสำคัญกับโลหะผสมโครเมียม-นิกเกิลสูง (เช่น 1.4848, 1.4849) เนื่องจากโครเมียมจะสร้างฟิล์มป้องกัน Cr₂O₃ ที่หนาแน่นบนพื้นผิว ซึ่งป้องกันการแทรกซึมของอะตอมคาร์บอนเข้าไปในเมทริกซ์ได้อย่างมีประสิทธิภาพ ในบรรยากาศออกซิเดชันที่บริสุทธิ์ ปริมาณนิกเกิลสามารถลดลงได้อย่างเหมาะสมเพื่อควบคุมต้นทุน แต่ปริมาณโครเมียมจะต้องอยู่เหนือ 20% เพื่อรักษาความต้านทานต่อการเกิดออกซิเดชัน

สิ่งจำเป็นในการออกแบบโครงสร้าง: ปัจจัยสำคัญที่ส่งผลต่ออายุการใช้งาน

การออกแบบโครงสร้างของถาดบำบัดความร้อนจำเป็นต้องมีความสมดุลในการรับน้ำหนัก ความสม่ำเสมอทางความร้อน และการบรรเทาความเครียดจากความร้อน โครงสร้างที่ไม่เหมาะสมเป็นสาเหตุหลักของความล้มเหลวของถาดก่อนเวลาอันควร (การเสียรูป การแตกร้าว การยุบตัวของการคืบ)

องค์ประกอบหลักห้าประการของการเพิ่มประสิทธิภาพโครงสร้าง

1. การออกแบบความหนาของผนัง : ความหนาของผนังถาดหลักโดยทั่วไปอยู่ในช่วงตั้งแต่ 8 มม. ถึง 20 มม. บางเกินไปนำไปสู่ความแข็งแรงไม่เพียงพอและเกิดออกซิเดชันมากเกินไป ความหนาเกินไปจะเพิ่มความจุความร้อน ขยายรอบการทำความร้อน และเพิ่มความเครียดจากความร้อน ข้อมูลเชิงประจักษ์แสดงให้เห็นว่าความหนาของผนังที่เพิ่มขึ้นทุกๆ 2 มม. น้ำหนักของถาดจะเพิ่มขึ้นประมาณ 15% ในขณะที่อายุการคืบที่อุณหภูมิสูงจะดีขึ้นเพียงประมาณ 5% เท่านั้น ซึ่งต้องการการปรับให้เหมาะสมระหว่างความแข็งแรงและประสิทธิภาพเชิงความร้อน
2. เค้าโครงซี่โครง : ซี่โครงเรเดียลหรือรังผึ้งเป็นแบบทั่วไป โครงสร้างรังผึ้งเพิ่มความแข็งมากกว่า 40% ในขณะที่ลดน้ำหนัก และส่งเสริมการไหลเวียนของก๊าซในเตา ควบคุมอุณหภูมิชิ้นงานให้สม่ำเสมอภายใน ±5°C
3. การชดเชยการขยายตัวทางความร้อน : เมื่อถาดได้รับความร้อนจากอุณหภูมิห้องถึง 1,000°C การขยายตัวเชิงเส้นอาจสูงถึง 10 มม. ถึง 15 มม. (ต่อความยาวเมตร) ช่องว่างในการขยายหรือโครงสร้างการเชื่อมต่อที่ยืดหยุ่นต้องสงวนไว้ในการออกแบบ มิฉะนั้นความเข้มข้นของความเครียดจากความร้อนจะทำให้เกิดการแตกร้าวของรอยเชื่อม
4. การออกแบบแทร็กด้านล่าง : รางด้านล่างของถาดเตาลูกกลิ้งจะต้องตรงกับลูกกลิ้งเตาหลอมอย่างแม่นยำ ความแข็งของรางควรต่ำกว่าลูกกลิ้งเตาหลอม 30 ถึง 50HBW เพื่อหลีกเลี่ยงไม่ให้พื้นผิวลูกกลิ้งราคาแพงเสียหาย โดยทั่วไประยะห่างของรางคือ 300 มม. ถึง 600 มม. คำนวณตามความยาวของถาดและความสามารถในการรับน้ำหนัก
5. โครงสร้างการซ้อนและการวางตำแหน่ง : ถาดสำหรับการซ้อนหลายชั้นควรมีส่วนกำหนดตำแหน่งหรือเสานำทางเพื่อให้แน่ใจว่าการเบี่ยงเบนแนวตั้งของการซ้อนไม่เกิน 2 มม./ม. เพื่อป้องกันการพลิกคว่ำและรับรองช่องทางการไหลของก๊าซในเตาเผา

กระบวนการผลิตและการควบคุมคุณภาพ

การผลิตถาดอบร้อนเกี่ยวข้องกับกระบวนการหล่อ การเชื่อม หรือการตีขึ้นรูปอย่างแม่นยำ การควบคุมคุณภาพในแต่ละขั้นตอนส่งผลโดยตรงต่อความน่าเชื่อถือและอายุการใช้งานของผลิตภัณฑ์ขั้นสุดท้าย

ข้อดีของกระบวนการหล่อแบบแม่นยำ

สำหรับถาดที่มีรูปร่างซับซ้อนซึ่งมีสันจำนวนมากและโครงสร้างเปิด การหล่อแบบแม่นยำ (การหล่อแบบลงทุนหรือการหล่อทราย) เป็นกระบวนการที่ต้องการ ถาดหล่อช่วยให้สามารถขึ้นรูปได้ใกล้รูปร่างสุทธิด้วยอัตราการใช้วัสดุสูงถึง 70% หรือสูงกว่า มีโครงสร้างภายในที่สม่ำเสมอ และไม่มีโซนที่ได้รับผลกระทบจากความร้อนจากการเชื่อม ถาดหล่อที่ใช้เทคโนโลยีการหลอมแบบสุญญากาศและเทคโนโลยีการแข็งตัวแบบกำหนดทิศทาง แสดงให้เห็นถึงความแข็งแรงในการแตกร้าวที่อุณหภูมิสูงสูงกว่าโครงสร้างแบบเชื่อมถึง 25% ถึง 35% เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการทำงานต่อเนื่องที่มีภาระงานสูง

การควบคุมกระบวนการสำหรับโครงสร้างเชื่อม

ถาดเชื่อมเหมาะสำหรับข้อกำหนดขนาดใหญ่หรือใหญ่พิเศษ (น้ำหนักชิ้นเดียวเกิน 500 กก.) การเชื่อมต้องใช้วัสดุตัวเติมทนความร้อนที่เข้ากันกับโลหะฐาน โดยมีการควบคุมความร้อนเข้าอย่างเข้มงวด การบำบัดสารละลายหลังการเชื่อมที่อุณหภูมิ 1,050°C ถึง 1100°C เป็นสิ่งจำเป็นเพื่อขจัดความเค้นตกค้างจากการเชื่อมและฟื้นฟูความต้านทานการกัดกร่อน . คุณภาพการเชื่อมต้องได้รับการตรวจสอบโดยการทดสอบด้วยรังสีเอกซ์ (RT) หรือการทดสอบด้วยคลื่นเสียงความถี่สูง (UT) เพื่อให้แน่ใจว่าไม่มีการขาดฟิวชัน ความพรุน และข้อบกพร่องอื่นๆ

มาตรฐานการตรวจสอบคุณภาพ

• การวิเคราะห์องค์ประกอบทางเคมี: การตรวจจับสเปกโตรมิเตอร์ขององค์ประกอบโลหะผสมเพื่อให้แน่ใจว่าเป็นไปตามมาตรฐานวัสดุ (เช่น มาตรฐาน DIN, ASTM หรือ GB)
• การทดสอบคุณสมบัติทางกล: การทดสอบแรงดึงที่อุณหภูมิห้องและอุณหภูมิสูง การทดสอบความแข็งเพื่อตรวจสอบตัวบ่งชี้ความแข็งแรงของวัสดุ
• การตรวจสอบความแม่นยำของขนาด: การตรวจจับเครื่องวัดพิกัด (CMM) ขนาดพอดีวิกฤต โดยค่าความคลาดเคลื่อนโดยทั่วไปจะควบคุมภายใน ±1 มม.
• การตรวจสอบคุณภาพพื้นผิว: การทดสอบด้วยสายตาและการเจาะทะลุ (PT) เพื่อให้แน่ใจว่าไม่มีรอยแตกร้าว รูทราย และข้อบกพร่องอื่น ๆ บนพื้นผิว
• การรับรองระบบการจัดการ: ระบบการจัดการคุณภาพ ISO9001 และการรับรองระบบการจัดการสิ่งแวดล้อม ISO14001 เพื่อให้มั่นใจว่าสามารถตรวจสอบย้อนกลับกระบวนการทั้งหมดได้

กลยุทธ์การยืดอายุการใช้งานและการบำรุงรักษา

แม้ว่าจะใช้วัสดุและกระบวนการที่มีคุณภาพสูงสุด ถาดอบความร้อนก็มีอายุการใช้งานที่จำกัดภายใต้สภาวะการทำงานที่สมบุกสมบัน กลยุทธ์การบำรุงรักษาทางวิทยาศาสตร์สามารถยืดอายุการใช้งานโดยเฉลี่ยได้ 30% ถึง 50%

โหมดความล้มเหลวทั่วไปและมาตรการป้องกัน

แนวทางปฏิบัติที่ดีที่สุดสำหรับการบำรุงรักษารายวัน

• การควบคุมโหลด : การใส่ถาดเดียวไม่ควรเกิน 85% ของน้ำหนักการออกแบบ เพื่อหลีกเลี่ยงความเข้มข้นของแรงเค้นเฉพาะที่ทำให้เกิดการเสียรูปเร็ว
• การจัดการอุณหภูมิ : อุณหภูมิการทำงานจริงควรต่ำกว่าอุณหภูมิการใช้งานสูงสุดของวัสดุอย่างน้อย 50°C เพื่อความปลอดภัยจากความร้อนสูงเกินโดยไม่ตั้งใจ
• การตรวจสอบเป็นระยะ : ดำเนินการตรวจสอบอย่างครอบคลุมทุกๆ 500 รอบของเตาเผา เพื่อวัดการเสียรูปของขนาดที่สำคัญ หยุดการใช้งานเมื่อการเสียรูปเกิน 3 มม
• การทำความสะอาดพื้นผิว : กำจัดตะกรันออกไซด์และชั้นคาร์บูไรซ์ที่เกาะติดออกทันทีเพื่อป้องกันการเร่งการกัดกร่อนเฉพาะจุดและการปนเปื้อนที่พื้นผิวชิ้นงาน
• การใช้การหมุน : สร้างระบบการหมุนถาดเพื่อป้องกันไม่ให้แต่ละถาดรับภาระสูงอย่างต่อเนื่องในระยะยาว ทำให้เกิดความสมดุลในการสึกหรอโดยรวม

การออกแบบที่กำหนดเอง: จับคู่ข้อกำหนดกระบวนการเฉพาะ

แม้ว่าถาดมาตรฐานจะมีความหลากหลายและประหยัด แต่การออกแบบที่กำหนดเองสามารถปรับปรุงคุณภาพการรักษาความร้อนและประสิทธิภาพการผลิตในสถานการณ์กระบวนการเฉพาะได้อย่างมาก

เมื่อจำเป็นต้องใช้ถาดแบบกำหนดเอง

ปรับแต่ง ถาดรักษาความร้อน ขอแนะนำเมื่อมีเงื่อนไขต่อไปนี้เกิดขึ้น:

• ชิ้นงานมีรูปร่างพิเศษ (เช่น เพลายาว ชิ้นส่วนผนังบาง รูปร่างไม่สม่ำเสมอ) ที่ไม่สามารถวางตำแหน่งบนถาดมาตรฐานได้อย่างมั่นคง หรือเสี่ยงต่อการชนกันเสียหาย
• กระบวนการต่างๆ ต้องการอุณหภูมิที่สม่ำเสมออย่างเข้มงวด (เช่น ±3°C สำหรับชิ้นส่วนการบินและอวกาศ) โดยต้องมีโครงสร้างการระบายอากาศของถาดที่ได้รับการปรับปรุงให้เหมาะสม
• อายุการใช้งานของถาดที่มีอยู่สั้นเกินไป โดยการเปลี่ยนบ่อยครั้งทำให้สูญเสียเวลาหยุดทำงานเกินกว่าต้นทุนการปรับแต่งที่เพิ่มขึ้น
• สายการผลิตอัตโนมัติต้องใช้ถาดที่สามารถทำงานร่วมกับแขนหุ่นยนต์และระบบลำเลียงได้อย่างแม่นยำ
• ผลิตภัณฑ์ที่มีมูลค่าเพิ่มสูงมีข้อกำหนดด้านคุณภาพพื้นผิวที่สูงมาก โดยจำเป็นต้องหลีกเลี่ยงรอยสัมผัสของถาด

พารามิเตอร์อินพุตหลักสำหรับการออกแบบที่กำหนดเอง

การออกแบบถาดแบบกำหนดเองระดับมืออาชีพต้องการให้ผู้ใช้จัดเตรียมพารามิเตอร์ทางเทคนิคต่อไปนี้: ประเภทของเตาเผาและขนาดพื้นที่ทำงานที่มีประสิทธิภาพ อุณหภูมิการทำงานสูงสุดและความต้องการความสม่ำเสมอของอุณหภูมิ ชิ้นส่วนเดี่ยวและน้ำหนักรวมของชิ้นงานที่โหลดในเตาเผา ประเภทของบรรยากาศกระบวนการ (ออกซิเดชัน/คาร์บูไรซิ่ง/ไนไตรดิ้ง/สุญญากาศ) วิธีการบรรทุก/ขนถ่าย (บังคับด้วยมือ/รถยก/แขนหุ่นยนต์) เป้าหมายอายุการใช้งานที่คาดไว้ . จากพารามิเตอร์เหล่านี้ วิศวกรสามารถใช้การวิเคราะห์องค์ประกอบจำกัด (FEA) เพื่อจำลองการกระจายความเค้นทางความร้อนและทางกล ปรับโครงสร้างให้เหมาะสม และคาดการณ์อายุการใช้งาน
