0086-13338774804
ใบพัดโลหะผสมที่มีโคบอลต์ Stellite เป็นส่วนประกอบใบพัดที่ผลิตโดยใช้โลหะผสมที่มีโคบอลต์ Stellite มีความต้านทานต่ออุณหภูมิสูง ทนต่อการสึกหรอ และทนต่อการกัดกร่อนได้ดีเยี่ยม และมีการใช้กันอย่างแพร่หลายในสภาวะการทำงานที่รุนแรง เช่น อุตสาหกรรมการบินและอวกาศ พลังงาน เคมี และน้ำมันและก๊าซ
คุณสมบัติของวัสดุ:
โลหะผสมที่มีสเตลไลท์โคบอลต์ใช้โคบอลต์เป็นเมทริกซ์ โดยมีองค์ประกอบเพิ่มเติม เช่น โครเมียม ทังสเตน และคาร์บอน เฟสฮาร์ดคาร์ไบด์ที่เกิดขึ้นช่วยให้สามารถรักษาความแข็งแรงสูงและความเสถียรของโครงสร้างในสภาพแวดล้อมที่มีอุณหภูมิสูง (สูงกว่า 1000°C) แรงดันสูง และสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน ขณะเดียวกันก็แสดงความต้านทานที่ดีเยี่ยมต่อการสึกหรอจากการเสียดสี การกัดเซาะ และการสึกหรอแบบยึดติด
การใช้งาน:
การบินและอวกาศ: ใช้ในชุดใบพัดสำหรับเครื่องยนต์ไอพ่นและเทอร์โบชาร์จเจอร์ เพื่อให้มั่นใจในการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่มีความเร็วสูงและอุณหภูมิสูง และรับประกันกำลังส่งออก
อุตสาหกรรมพลังงาน:
ใช้เป็นส่วนประกอบใบพัดหลักในกังหันก๊าซและกังหันไอน้ำเพื่อให้เกิดการแปลงพลังงานอย่างมีประสิทธิภาพ ยังใช้ในใบพัดปั๊มในอุปกรณ์สกัดน้ำมันเพื่อต้านทานการสึกหรอและการกัดกร่อนในสภาพแวดล้อมใต้หลุมเจาะที่รุนแรง
วิศวกรรมเคมีและทางทะเล:
ใบพัดที่เหมาะสำหรับเครื่องปฏิกรณ์เคมีและอุปกรณ์แยกเกลือออกจากน้ำทะเล สามารถทนต่อการกัดกร่อนจากตัวกลางที่เป็นกรดและด่างและน้ำทะเล ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาว
กระบวนการผลิต:
โดยทั่วไปจะใช้การหล่อที่มีความแม่นยำ (เช่น การหล่อด้วยขี้ผึ้ง), ผงโลหะ หรือการผลิตแบบเติมเนื้อ (การพิมพ์ 3 มิติ) เพื่อให้มั่นใจถึงความแม่นยำและประสิทธิภาพที่สม่ำเสมอของโครงสร้างใบพัดที่ซับซ้อน ใบพัดบางตัวยังผ่านการขัดพื้นผิวและการหุ้มด้วยเลเซอร์เพื่อเพิ่มความทนทานต่อการสึกหรอและประสิทธิภาพการซีลอีกด้วย
ตารางเกรดวัสดุ:
| สเตลไลต์ 1 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | ||
| บาล | 28.00-32.00 น | 11.00-13.00 น | 02.00-03.00 น | นี เฟ ศรี, มน, โม | 50-58 เหล็กแผ่นรีดร้อน 550-720 เอชวี | 8.69 ก./ซม.3 0.314 ปอนด์/นิ้ว3 | 1248-1290องศาเซลเซียส 2278-2355°F | ||
| สเตลไลท์ 3 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | ||
| บาล | 30.50 | 12.50 | 2.30 | นิ, เฟ, ศรี | 48-63 เหล็กแผ่นรีดร้อน | 8.69 ก./ซม.3 0.314 ปอนด์/นิ้ว3 | 1250-1290°ซ 2280-2355°F | ||
| สเตลไลท์ 4 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | ||
| บาล | 30.00 | 14.00 | 1.00 | นิ, เฟ, ศรี, Mn | 45-49 เหล็กแผ่นรีดร้อน | 8.61 ก./ซม.³ 0.311 ปอนด์/นิ้ว3 | 1340–1395°C 2245–2545°F | ||
| สเตลไลท์ 6 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | ||
| บาล | 27.00-32.00 น น | 03.00-6.00 น | 0.90-1.40 | นี เฟ ศรี, มน, โม | 36-45 เหล็กแผ่นรีดร้อน 380-490 เอชวี | 8.44 ก./ซม.³ 0.305 ปอนด์/นิ้ว3 | 1250-1360 องศาเซลเซียส 2282-2480°F | ||
| สเตลไลต์ 12 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | ||
| บาล | 27.00-32.00 น น | 7.50-9.50 น | 1.40-2.00 น | นิ, เฟ, ศรี, Mn | 45-51 เหล็กแผ่นรีดร้อน 435-590 เอชวี | 8.53 ก./ซม.³ 0.308 ปอนด์/นิ้ว3 | 1225-1280 องศาเซลเซียส 2240-2335°F | ||
| โลหะผสม Stellite 13 | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | นิ | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | |
| บาล | 28.00 | 20.00 | 0.90 | 5.00 | V, เฟ, ศรี, Mn | 45–50HRC | 9.02 ก./ซม.³ 0.326 ปอนด์/นิ้ว3 | 1230–1300 องศาเซลเซียส 2246-2372°F | |
| สเตลไลต์ 19 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | Si | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | |
| บาล | 31.00 | 10.50 | 1.90 | 1.00 | นิ, Fe | 51-53 เหล็กแผ่นรีดร้อน | 8.36 ก./ซม3 0.302 ปอนด์/นิ้ว3 | 1239-1299°C 2263-2370°F | |
| โลหะผสม Stellite 20 | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | Si | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | |
| บาล | 32.50 | 17.50 | 2.50 | <2.00 | โม เฟ ศรี | 53-62 เหล็กแผ่นรีดร้อน | 8.77 ก./ซม.3 0.317 ปอนด์/นิ้ว3 | 1263-1301°ซ 2305-2374°F | |
| สเตลไลต์ 21 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | Mo | C | Si | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | |
| บาล | 26.00-29.00 น | 4.50-6.00 น | <0.35 | <3.00 น น | Fe, Si, Mn | 27-40 เหล็กแผ่นรีดร้อน 290-430 เอชวี | 8.33 ก./ซม.³ 0.301 ปอนด์/นิ้ว3 | 1295-1435องศาเซลเซียส 2360-2615°F | |
| อัลลอย Stellite 25 | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | ||
| บาล | 20.00 | 15.00 | 0.10 | นิ, เฟ, ศรี,Mo, Mn | 20-45 เหล็กแผ่นรีดร้อน | 8.31 ก./ซม3 0.300 ปอนด์/นิ้ว3 | 1329-1410°C 2425-2573°F | ||
| สเตลไลต์ 31 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | นิ | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | |
| บาล | 26.00 | 7.50 | 0.50 | 10.50 | โม เฟ ศรี | 25-35 เหล็กแผ่นรีดร้อน | 8.61 ก./ซม.3 0.311 ปอนด์/นิ้ว3 | 1340-1395°ซ 2245-2545°F | |
| สเตลไลต์ 190 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | Fe | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | |
| บาล | 27.00 | 14.00 | 3.30 | <3.00 น น | นิ, Si, Mo, Mn | 52-60 เหล็กแผ่นรีดร้อน 570-760 เอชวี | 8.66 ก./ซม.³ 0.313 ปอนด์/นิ้ว3 | 1200-1335เซลเซียส 2192-2435°F | |
| สเตลไลท์ 250 อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | Si | C | Fe | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | |
| บาล | 28.00 | 1.00 | 0.10 | 20.00 | Mn | 18-29 เหล็กแผ่นรีดร้อน | 8.05 ก./ซม.3 0.291 ปอนด์/นิ้ว3 | 1380-1395°ซ 2515-2540°F | |
| โลหะผสม Stellite 694 | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | นิ | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย | |
| บาล | 28.50 | 19.50 | 0.90 | 5.00 | V, เฟ, ศรี, Mn | 44-50HRC | 9.02 ก./ซม.3 0.326 ปอนด์/นิ้ว3 | 1237-1296°C 2259-2365°F | |
| สเตลไลท์ สตาร์ เจ อัลลอยด์ | |||||||||
| องค์ประกอบที่กำหนด (มวล%) และคุณสมบัติทางกายภาพ | |||||||||
| บริษัท | Cr | W | C | นิ | Fe | อื่นๆ | ความแข็ง | ความหนาแน่น | ช่วงการหลอมละลาย |
| บาล | 32.50 | 17.50 | 2.50 | 2.00 | 2.00 | มิน, ศรี | 50-63 เหล็กแผ่นรีดร้อน | 8.76 ก./ซม3 0.316 ปอนด์/นิ้ว3 | 1215-1299°ซ 2220-2370°F |

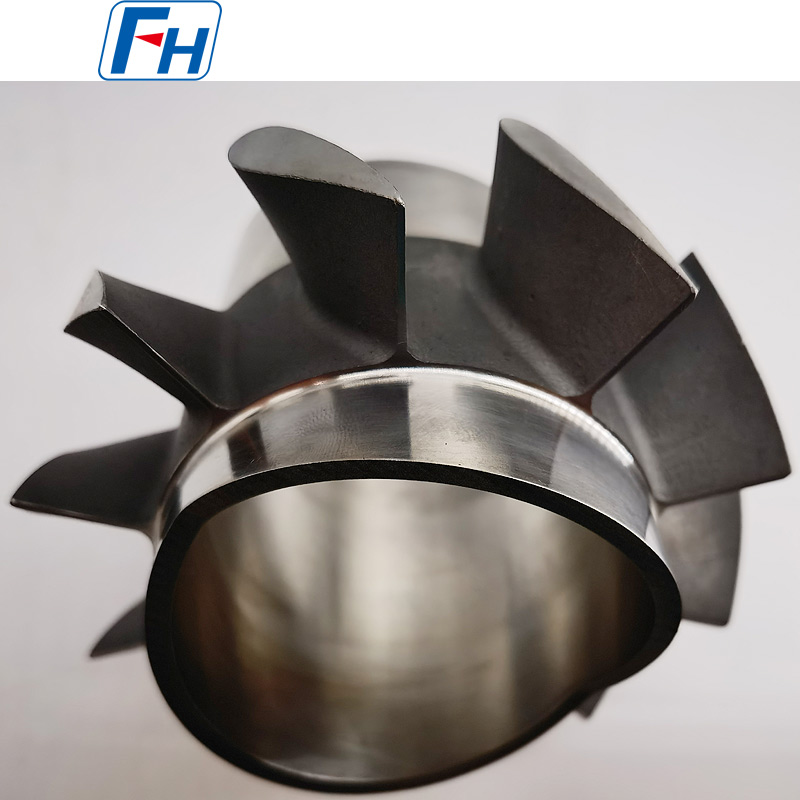

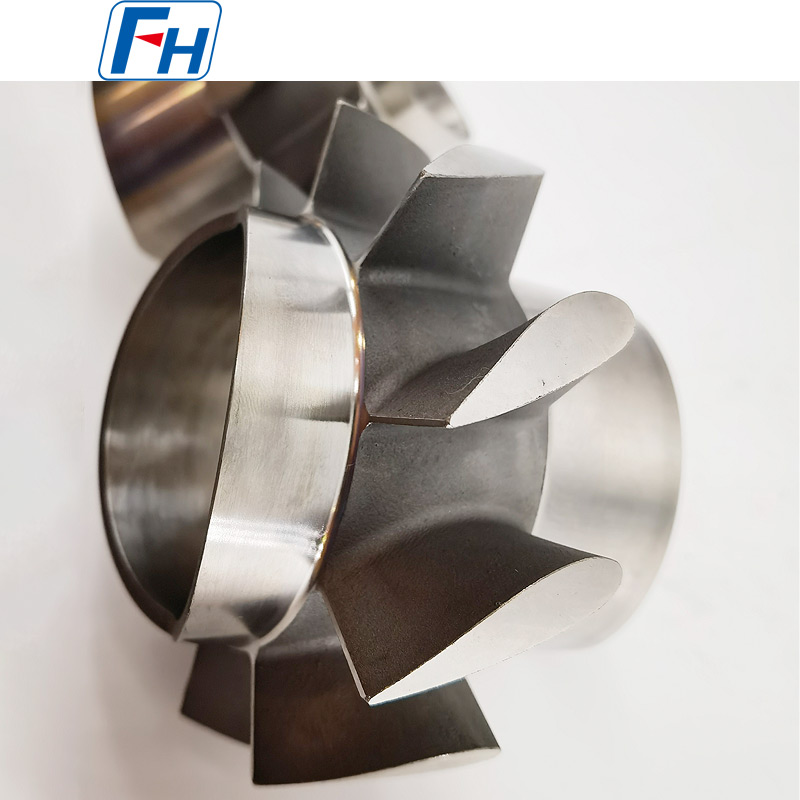

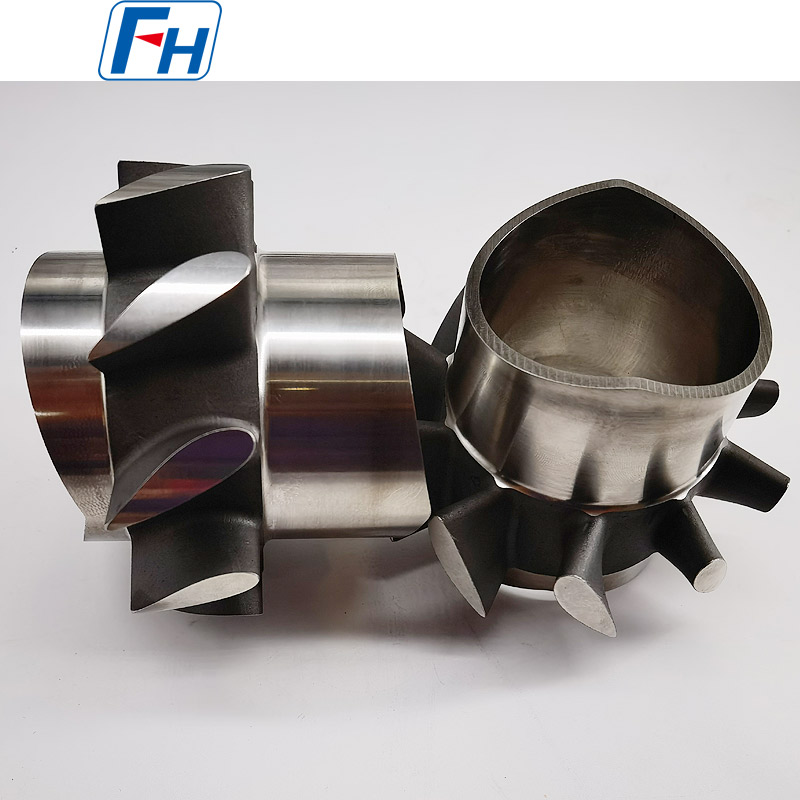

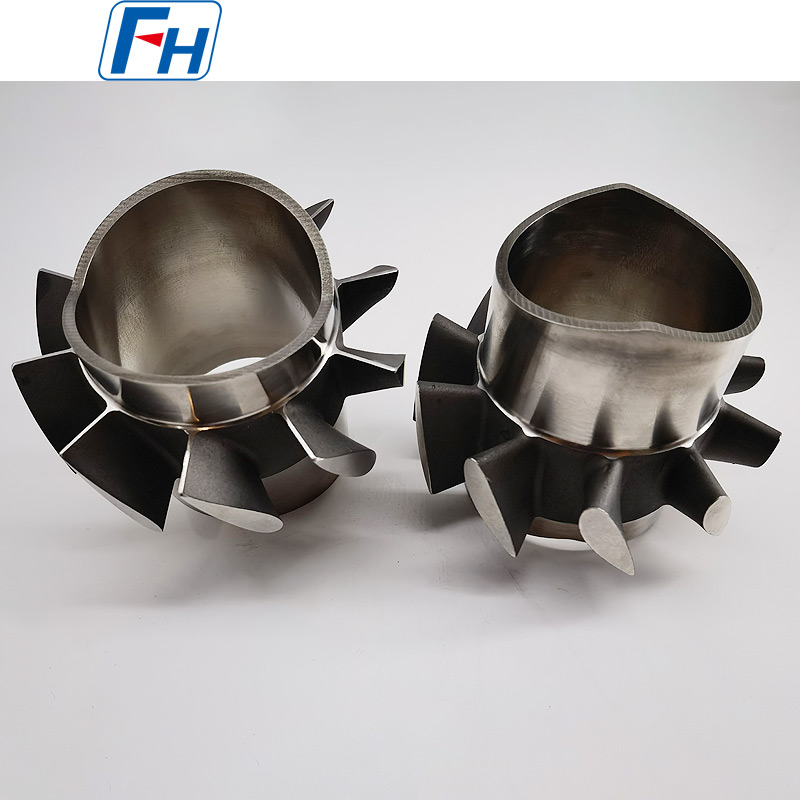

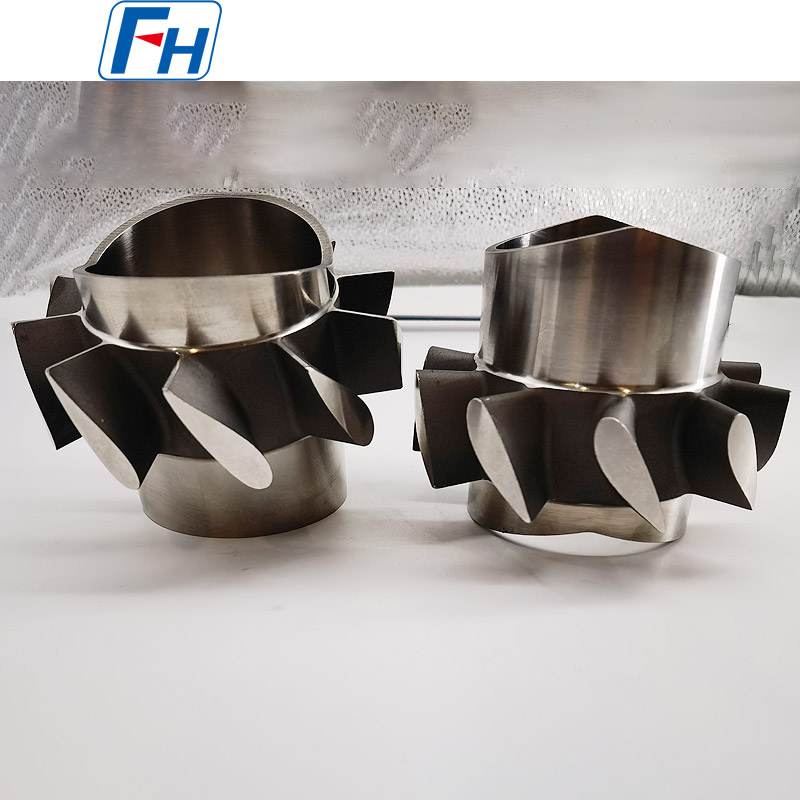

ภาพถ่ายที่แท้จริงของใบพัดโลหะผสม Stellite:
คำถามที่พบบ่อย:
ถาม: จะสอบถามได้อย่างไร?
ตอบ: ขั้นตอนที่ 1 โปรดให้รายละเอียดเกี่ยวกับเตาเผาของคุณ อุณหภูมิในการทำงาน วิธีการทำความเย็น น้ำหนักในการโหลดของเตาเผาของคุณ และอื่น ๆ
ขั้นตอนที่ 2 จะดีกว่าถ้าจัดเตรียมภาพวาด 3 มิติ
ขั้นตอนที่ 3 เมื่อเรามีรายละเอียดเพียงพอ เราอาจออกแบบแบบร่างของผลิตภัณฑ์และเสนอราคาตามนั้น
ถาม: ฉันจะได้รับราคาเมื่อใด
ตอบ: โดยปกติแล้วเราจะเสนอราคาภายใน 24 ชั่วโมงหลังจากที่เราได้รับคำถามจากคุณ (ยกเว้นวันหยุดสุดสัปดาห์และวันหยุดนักขัตฤกษ์) หากคุณเร่งด่วนมากในการรับราคา โปรดส่งอีเมลถึงเราหรือติดต่อเราด้วยวิธีอื่นเพื่อให้เราสามารถเสนอราคาให้คุณได้
ถาม: จะทำการจัดส่งเมื่อใด? /เวลาในการจัดส่งคืออะไร?
ตอบ: - สั่งซื้อตัวอย่าง: 35 วันหลังจากได้รับการชำระเงินเต็มจำนวน
- คำสั่งซื้อสต็อก: 10 วันหลังจากได้รับการชำระเงินเต็มจำนวน
- สั่งซื้อ OEM: 30 วันหลังจากได้รับเงินมัดจำ
ถาม: บริการหลังการขายของคุณคืออะไร?
A: รับประกัน 1 ปีสำหรับผลิตภัณฑ์ทุกประเภท
หากพบอุปกรณ์เสริมชำรุดในครั้งแรกเราจะเปลี่ยนอะไหล่ใหม่ให้ฟรีในการสั่งซื้อครั้งต่อไป เนื่องจากเป็นผู้ผลิตที่มีประสบการณ์คุณสามารถมั่นใจในคุณภาพและบริการหลังการขายได้
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: ที/ที
การชำระเงิน<=USD10,000 ล่วงหน้า 100% การชำระเงิน> USD10,000, 50% T/T ล่วงหน้า, ยอดคงเหลือก่อนจัดส่ง
ถาม: วิธีการจัดส่งคืออะไร?
ตอบ: ขนส่งโดย DHL, UPS, EMS, Fedex, ค่าขนส่งทางอากาศ, ค่าขนส่งทางทะเลหรือค่าขนส่งรถไฟ
Tel: 0510-83310100
E-mail:
Add: ห้อง 1105 อาคาร 6 ศูนย์ความมั่งคั่ง Jiaye อู๋ซี เจียงซู สาธารณรัฐประชาชนจีน P.C.:214000
