FH® ถาดฐานเตาชนิดหลุม
ประโยชน์ที่สำคัญ
- ความจุแบริ่งรับน้ำหนักมาก
โครงสร้างซี่โครงเสริมความแข็งแรงและที่วางเท้ารองรับอย่างมีกลยุทธ์ กระจายน้ำหนักได้เท่าๆ กัน รองรับชิ้นส่วนที่วางซ้อนสูงหรือตะกร้าหลายใบโดยไม่หย่อนคล้อยตรงกลาง - วัสดุที่มีความแข็งแรงสูงคืบ
โลหะผสมทนความร้อน 1.4849, 310S หรือ 1.4828 จะคงความเสถียรของขนาดไว้ที่ 850–1,050°ซ – ไม่มีการเสียรูปอย่างต่อเนื่องตลอดหลายร้อยรอบ - เพิ่มประสิทธิภาพการไหลเวียนของแก๊ส
ขาตั้งที่ยกขึ้นจะสร้างช่องว่างระหว่างถาดและก้นเตา ช่วยให้ก๊าซร้อนหรือบรรยากาศไหลผ่านชั้นล่างสุดเพื่อให้ความร้อนสม่ำเสมอ - ต่อต้านคาร์บูไรเซชัน / ต่อต้านไนไตรด์
โลหะผสมซิลิคอนสูง (1.4849 / 1.4828) ต้านทานการแทรกซึมของคาร์บอนและไนโตรเจน – ช่วยยืดอายุการใช้งานในบรรยากาศที่รุนแรง - รูปร่างและขนาดที่กำหนดเอง
ทรงกลมหรือสี่เหลี่ยม - เข้ากันได้อย่างแม่นยำกับเส้นผ่านศูนย์กลางหรือขนาดภายในเตาเผาของคุณ ตัวเลือกแบบแบ่งส่วนสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ความคุ้มค่า |
| วัสดุทั่วไป | 1.4849, 310S, 1.4828 (ระบุโดยลูกค้า) |
| สูงสุด อุณหภูมิต่อเนื่อง | 1,050°C (1.4849) / 950°ซ (310S) / 1,000°C (1.4828) |
| รูปร่าง | วงกลม (มาตรฐาน) หรือสี่เหลี่ยม |
| รองรับความสูงของเท้า | 50 – 200 มม. (กำหนดเอง) |
| รูปแบบกริด | ตะแกรงเปิด / แผ่นเจาะรู / หล่อแข็ง |
| สูงสุด โหลด | 500 – 3,000 กก. (ขึ้นอยู่กับการออกแบบ) |
| การผลิต | การเชื่อมที่แม่นยำหรือการหล่อการลงทุน |
| เส้นผ่านศูนย์กลางมาตรฐาน | 600 มม., 800 มม., 1,000 มม., 1200 มม. (กำหนดเองได้) |
| อายุการใช้งานที่คาดหวัง | 300 – 600 รอบ (ขึ้นอยู่กับวัสดุและบรรยากาศ) |
| ใบรับรองการทดสอบวัสดุ (MTC) รวมอยู่ในถาดฐานการรักษาความร้อน FH® ทุกใบ | |
เหตุใดจึงเลือกถาดฐานเตาหลอมชนิดหลุม FH®
1. รากฐานของภาระทั้งหมดของคุณ
ถาดฐานรองรับทุกสิ่งที่อยู่ด้านบน หากหย่อน แตกร้าว หรือล้มเหลว ทั้งชุดอาจเสียหายได้ ชิ้นส่วนอาจพลิกคว่ำ ตะกร้าอาจพันกัน และความร้อนไม่สม่ำเสมอ ถาดฐาน FH® ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับบทบาทที่สำคัญนี้
2. คู่มือการเลือกวัสดุ
| วัสดุ | อุณหภูมิสูงสุด | ดีที่สุดสำหรับ |
| 310S | 950°C | คาร์บูไรซิ่ง/การชุบแข็งทั่วไป รับน้ำหนักปานกลาง |
| 1.4828 | 1,000°C | การหลอมที่อุณหภูมิสูงขึ้นป้องกันการเกิดคาร์บูไรเซชันได้ดี |
| 1.4849 | 1050°C | ภาระหนัก รอบที่ยาวนาน บรรยากาศการเติมคาร์บูไรซิ่งที่รุนแรง |
| หล่อ นิ-base | 1100°ซ | สภาวะสุดขั้ว (สั่งพิเศษ) |
3. คุณสมบัติการออกแบบที่สำคัญ
| คุณสมบัติ | ผลประโยชน์ |
| เสริมซี่โครงด้านล่าง | ป้องกันการหย่อนคล้อยของศูนย์กลางภายใต้ภาระหนัก |
| ยกเท้ารองรับ | ช่วยให้ก๊าซไหลผ่านชั้นล่าง – ให้ความร้อนสม่ำเสมอ |
| พื้นผิวด้านบนเรียบ | ฐานที่มั่นคงสำหรับวางตะกร้า |
| มุมโค้งมน (สี่เหลี่ยม) | ลดความเข้มข้นของความเครียด |
| โครงสร้างแบบแบ่งส่วน (เส้นผ่านศูนย์กลางใหญ่) | ติดตั้งง่ายผ่านช่องเปิดด้านบน |
| พื้นผิวก่อนออกซิไดซ์ | สร้างชั้นออกไซด์ป้องกัน – ลดการเกิดตะกรัน |
4. การต่อต้านการเกิดคาร์บูไรเซชัน = อายุที่ยืนยาวขึ้น
- ในเตาหลอมคาร์บูไรซิ่ง คาร์บอนจะแทรกซึมและทำให้ถาดธรรมดาเปราะ FH® ใช้:
- โลหะผสมซิลิคอนสูง (1.4828, 1.4849) – ซิลิคอนเป็นตัวกั้นการแพร่กระจายของคาร์บอน
- การบำบัดก่อนออกซิเดชัน – สร้างชั้น Cr₂O₃ / ศรีO₂ ที่เสถียร
- พื้นผิวเรียบ – ลดการยึดเกาะของคาร์บอนและการสะสมของเขม่า
การใช้งาน
- เตาคาร์บูไรซิ่งแบบหลุม / แบบหลุม
- เตาหลอมชนิดอย่างดี
- เตาหลอมชนิดดี (อุณหภูมิปานกลาง-สูง)
- เตาไนไตรด์แก๊สชนิดหลุม (พร้อม 310S หรือ 1.4849)
- ชิ้นส่วน: เฟืองขนาดใหญ่ เพลา แหวน แม่พิมพ์ เครื่องมือ ท่อยาว การหล่อแบบหนัก
ตารางเกรดวัสดุ:
| เหล็กทนความร้อน | |||||||||||||
| / | กิกะไบต์ | ดิน | มาตรฐาน ASTM | JIS | องค์ประกอบทางเคมี (%) | อุณหภูมิการทำงานสูงสุด | |||||||
| C | Si | มน | Cr | Ni | NB/CB | โม | อื่นๆ | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | เอชดี | SCH11 | 0.30 - 0.50 น น น น น น น | ≤2.00 | ≤1.00 | 24.00 - 28.00 น น น | 04.00 - 06.00 น | - | ≤0.50 | - | 1,050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | เอชเอฟ | SCH12 | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 19.00 - 23.00 น น | 8.00 - 12.00 น | - | ≤0.50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | เขา | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 น น | 8.00 - 11.00 น | - | - | - | 1,050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | ฮฮ | SCH13 | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 24.00 - 27.00 น | 11.00 - 14.00 น | - | ≤0.50 | - | 1,050 ℃ |
| 5 | ZG30Cr28Ni16 | - | สวัสดี | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 น น | 14.00 - 18.00 น | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | ฮ่องกง | SCH21 | 0.30 - 0.50 น น น น น น น | ≤1.75 | ≤1.50 | 23.00 - 27.00 น น | 19.00 - 22.00 น | - | ≤0.50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | ฮ | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 น น | 23.00 - 27.00 น น | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | หู | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 น | 37.00 - 41.00 น | - | - | - | 1,020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 น น | 33.00 - 37.00 น น น | - | ≤0.50 | - | 1,000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | เอชพีCb | SCH24Nb | 0.30 - 0.50 น น น น น น น | ≤2.00 | ≤2.00 | 24.00 - 28.00 น น น | 33.00 - 37.00 น น น | 0.80 - 1.80 | ≤0.50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 18.00 - 21.00 น | 36.00 - 39.00 น | 1.20- 1.80 | ≤0.50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 23.00 - 25.00 น น | 23.00 - 25.00 น น | 0.80 - 1.80 | ≤0.50 | - | 1,050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 น น น น น | ≤2.00 | 24.00 - 28.00 น น น | 33.00 - 37.00 น น น | - | ≤0.50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 น น น น | ≤2.00 | 19.00 - 21.00 น | 31.00 - 33.00 น | 0.50 - 1.50 น น น น | ≤0.50 | - | 1,050 ℃ |
| 15 | ZG45Cr12Ni60 | - | ฮ.ว | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 น | 58.00 - 62.00 น | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 น น | 64.00 - 68.00 น | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 น | ≤1.50 | 27.00 - 30.00 น น | ≤1.00 | ≤0.50 | ≤0.50 | โค:48.0 - 52.0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 น น น น | 0.50 - 1.50 น น น น | 27.00 - 29.00 น | - | 1.50 - 2.50 น | ≤0.50 | โค:48.0 - 52.0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 02.00 น | ≤1.50 | 27.00 - 30.00 น น | 47.00 - 50.00 น | - | ≤0.50 | กว้าง:4.0 - 5.5 | 1200 ℃ |

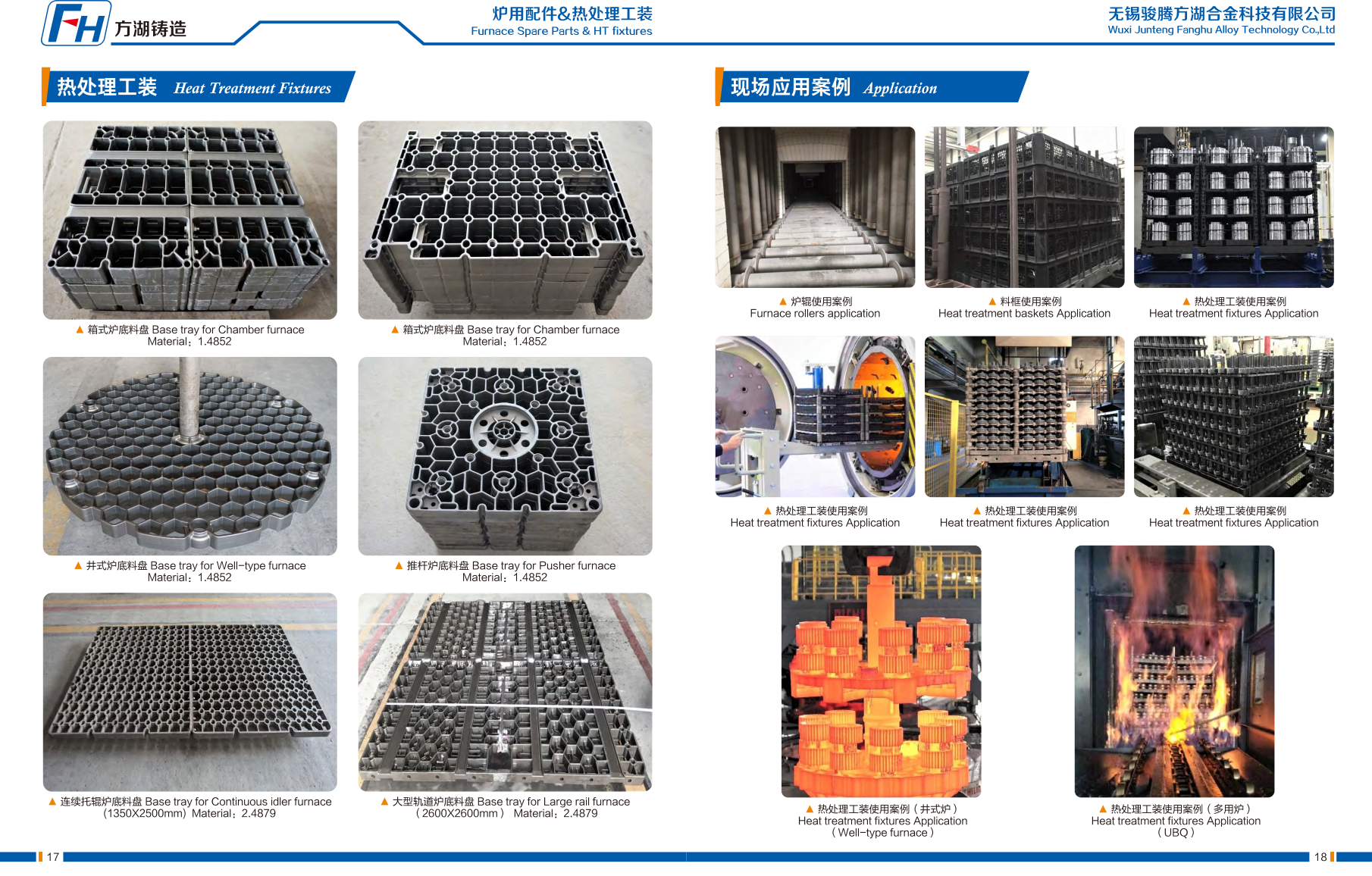

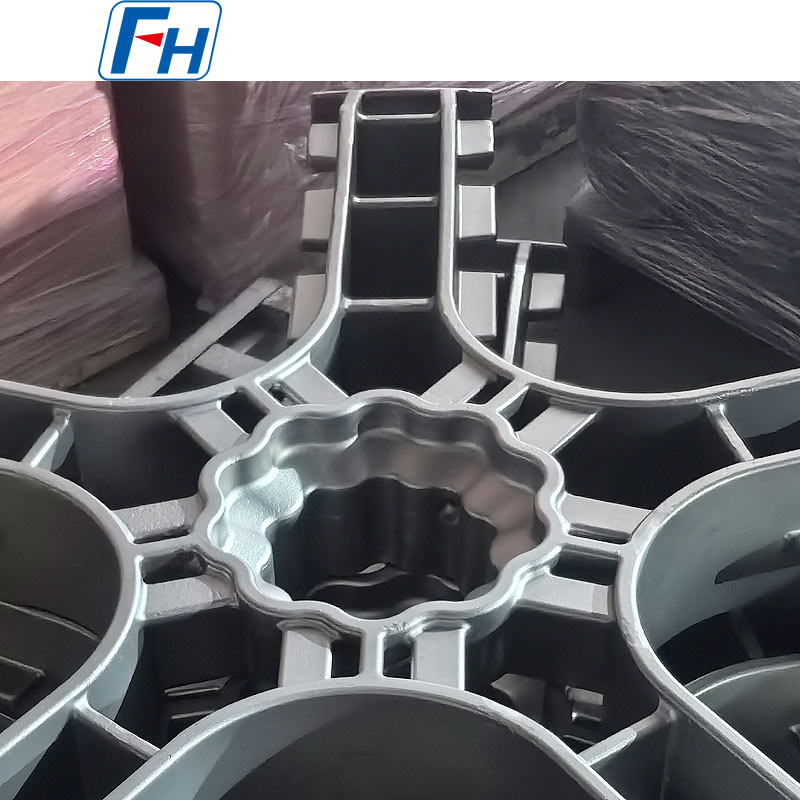

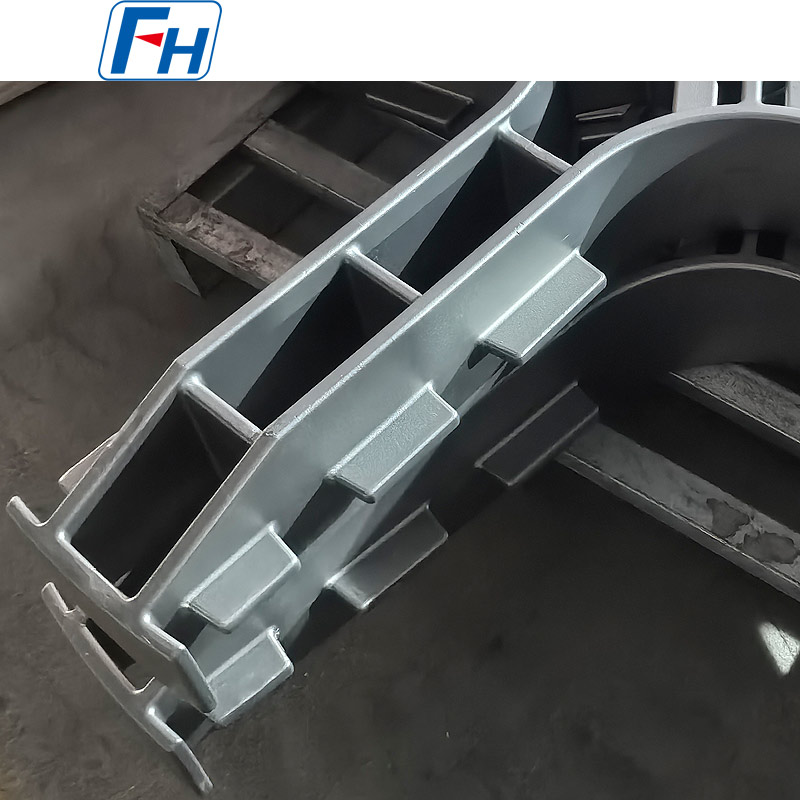

ภาพถ่ายของแท้ของถาดฐานการรักษาความร้อน FH®
ขั้นตอนการสั่งซื้อ
- ระบุเส้นผ่านศูนย์กลางภายในเตาหลอม (หรือความยาว × ความกว้าง) และความลึก
- แบ่งปันน้ำหนักบรรทุกสูงสุดและอุณหภูมิในการทำงาน
- ระบุบรรยากาศ (อากาศ คาร์บูไรซิ่ง เอนโดแก๊ส ไนโตรเจน แอมโมเนีย)
- FH® เสนอเกรดวัสดุ รูปแบบตาราง ความสูงของฐาน และโครงร่างซี่โครง
- การผลิต: 10-20 วันทำการ
- สิ่งที่ส่งมาด้วย: MTC, รายงานการตรวจสอบความเรียบ, คู่มือการติดตั้ง
คำถามที่พบบ่อย:
คำถามที่ 1: เหตุใดฉันจึงต้องมีถาดฐานพิเศษสำหรับเตาเผาแบบหลุมของฉัน ฉันไม่สามารถใช้ตะกร้าธรรมดาบนพื้นเตาหลอมได้หรือ
ตอบ: การวางตะกร้าบนพื้นเตาโดยตรงจะขัดขวางการไหลเวียนของก๊าซใต้ชั้นล่าง ส่งผลให้ความร้อนไม่สม่ำเสมอ และยังเน้นน้ำหนักทั้งหมดไปที่พื้นที่สัมผัสขนาดเล็กอีกด้วย ถาดฐาน FH® มีขาตั้งที่ยกขึ้นเพื่อการไหลของแก๊สและโครงเสริมเพื่อกระจายน้ำหนักที่มากอย่างสม่ำเสมอ ป้องกันทั้งความร้อนที่ไม่สม่ำเสมอและความล้มเหลวของถาดก่อนเวลาอันควร
คำถามที่ 2: วัสดุใดที่คุณแนะนำสำหรับเตาหลอมคาร์บูไรซิ่งชนิดหลุมที่อุณหภูมิ 930°C และน้ำหนักรวม 1200 กก.
A: 1.4849 คือคำแนะนำของเรา ให้ความต้านทานการคืบคลานที่ดีที่สุดและต้านการเกิดคาร์บูไรเซชันสำหรับงานหนักที่อุณหภูมิ 930°C อายุการใช้งานที่คาดหวัง: 400–600 รอบ 310S จะเป็นเส้นเขตแดนที่โหลดและอุณหภูมินั้น - คาดว่าจะลดลงหลังจาก 150–200 รอบ เราสามารถให้การวิเคราะห์ต้นทุนตลอดอายุการใช้งานเพื่อช่วยคุณตัดสินใจ
คำถามที่ 3: ฉันจะทำความสะอาดและบำรุงรักษาถาดรองฐานได้อย่างไร
ตอบ: ทุกๆ 100–150 รอบ ให้ถอดถาดออกระหว่างการปิดเครื่องตามกำหนดเวลา และเป่าเม็ดบีดเบาๆ (เม็ดแก้ว ≤0.3 MPa) เพื่อขจัดเขม่าคาร์บอนและตะกรันที่หลวม ตรวจสอบความเรียบบนพื้นผิวเรียบ หากความย้อยเกิน 5 มม. มากกว่า 1,000 มม. ให้พิจารณาเปลี่ยนหรือซ่อมแซม ห้ามตอกหรือยืดผมด้วยความร้อน เพราะจะทำให้เกิดความเครียดจนเกิดการแตกร้าว
คำถามที่ 4: เตาหลุมของฉันมีเส้นผ่านศูนย์กลาง 1,400 มม. ทำถาดรองฐานชิ้นเดียวได้ไหม
ตอบ: สำหรับเส้นผ่านศูนย์กลางที่มากกว่า 1,000 มม. โดยทั่วไปเราแนะนำให้มีการออกแบบแบบแบ่งส่วน (ชิ้นส่วนที่เชื่อมต่อกัน 3–4 ชิ้น) ส่วนต่างๆ สามารถติดตั้งได้ง่ายกว่าผ่านช่องเปิดด้านบนโดยไม่ต้องเข้าไปในเตาเผา อีกทั้งยังรองรับการขยายตัวจากความร้อนได้ดีกว่าชิ้นใหญ่ชิ้นเดียว ใช่ เรายังสามารถสร้างชิ้นเดียวได้หากเตาเผาของคุณอนุญาตให้เข้าถึงจากด้านข้างหรือด้านล่างได้ โปรดยืนยันวิธีการเข้าถึง
คำถามที่ 5: ถาดฐานนี้สามารถใช้ในเตาแก๊สไนไตรด์ชนิดอย่างดีได้หรือไม่
ก. ใช่. สำหรับแก๊สไนไตรด์ (500–580°C) เราขอแนะนำ 310S หรือ 1.4849 ทั้งสองต้านทานการแตกตัวของไนไตรด์ได้ดีกว่าเกรดที่ต่ำกว่า โปรดทราบว่าถาดสแตนเลสทั้งหมดจะพัฒนาชั้นพื้นผิวไนไตรด์เมื่อเวลาผ่านไป แนะนำให้ทำความสะอาดเป็นประจำทุกๆ 50–80 รอบ สำหรับไอออน (พลาสมา) ไนไตรด์ เราขอแนะนำพื้นผิวเรียบและขอบโค้งมนเพื่อลดการอาร์ค
Q6: การรับประกันของคุณคืออะไรและคุณมีใบรับรองวัสดุหรือไม่?
A: 12 เดือนกับข้อบกพร่องในการผลิต (รอยเชื่อม, ข้อบกพร่องในการหล่อ, ข้อบกพร่องของวัสดุ) การคืบปกติ การเติมคาร์บูไรเซชันที่พื้นผิว/ไนไตรด์ และการหย่อนคล้อยทีละน้อย ถือเป็นการสึกหรอตามปกติ - ไม่ครอบคลุม ถาดรองฐานทุกถาดมาพร้อมกับใบรับรองการทดสอบวัสดุ (MTC) เพื่อการตรวจสอบย้อนกลับอย่างเต็มรูปแบบ รายงานการตรวจสอบการเชื่อมสามารถขอได้ตามคำขอ
