วิธีเลือกฟิกซ์เจอร์รักษาความร้อนที่เหมาะสม: คำแนะนำเกี่ยวกับการออกแบบและการใช้งานฟิกซ์เจอร์

ในการผลิตการบำบัดความร้อนทางอุตสาหกรรม ฟิกซ์เจอร์เป็นมากกว่าตัวพาธรรมดาที่ใช้ในการเคลื่อนย้ายส่วนประกอบเข้าและออกจากเตาเผา

ฟิกซ์เจอร์รักษาความร้อนที่ออกแบบมาอย่างเหมาะสมช่วยควบคุม:

การวางตำแหน่งส่วนประกอบ
การกระจายความร้อน
กำลังโหลดประสิทธิภาพ
ความสม่ำเสมอในการผลิต
การเสียรูปที่อุณหภูมิสูง

อย่างไรก็ตาม การเลือกอุปกรณ์ติดตั้งที่เหมาะสมไม่ได้ตรงไปตรงมาเสมอไป

ฟิกซ์เจอร์ที่ใช้งานได้ดีกับส่วนประกอบที่มีปริมาณน้อยอาจไม่เหมาะกับการหล่อแบบหนัก การออกแบบที่ใช้ในเตาเผาแบบธรรมดาอาจไม่ตรงตามข้อกำหนดของกระบวนการบำบัดความร้อนแบบสุญญากาศ

วิธีแก้ไขที่ถูกต้องขึ้นอยู่กับความสัมพันธ์ระหว่าง:

รูปทรงของชิ้นงาน
ประเภทเตา
ช่วงอุณหภูมิ
วิธีการโหลด
วงจรการผลิต
ประสิทธิภาพของวัสดุ

คู่มือนี้จะอธิบายประเภทหลักของอุปกรณ์จับยึดการรักษาความร้อน และวิธีที่วิศวกรเลือกการออกแบบที่เหมาะสมสำหรับการใช้งานในอุตสาหกรรมต่างๆ
FH® Alloy นำเสนออุปกรณ์จับยึดการรักษาความร้อนที่ปรับแต่งตามแบบของลูกค้า สภาพของเตาเผา และข้อกำหนดในการผลิต

เหตุใดการเลือกฟิกซ์เจอร์สำหรับการอบชุบด้วยความร้อนจึงมีความสำคัญ
ในระหว่างการบำบัดความร้อน ส่วนประกอบต่างๆ จะต้องเผชิญกับอุณหภูมิและวงจรความร้อนที่สูงซ้ำๆ

ฟิกซ์เจอร์จะต้องคงหน้าที่ของโครงสร้างไว้ในขณะที่รองรับชิ้นงาน

การออกแบบอุปกรณ์ติดตั้งที่ไม่เหมาะสมอาจนำไปสู่:

การบิดเบี้ยวของชิ้นงาน
ความร้อนไม่สม่ำเสมอ
ความจุเตาหลอมลดลง
อายุการใช้งานการติดตั้งสั้น
ต้นทุนการผลิตที่เพิ่มขึ้น

สำหรับผู้ผลิตที่ดำเนินการบำบัดความร้อนอย่างต่อเนื่อง ประสิทธิภาพของฟิกซ์เจอร์จะส่งผลโดยตรงต่อประสิทธิภาพการผลิต
อุปกรณ์ติดตั้งที่ออกแบบมาอย่างดีควรมีความสมดุลระหว่าง:
ความแข็งแรงทางกล การถ่ายเทความร้อน การเพิ่มประสิทธิภาพน้ำหนัก อายุการใช้งาน

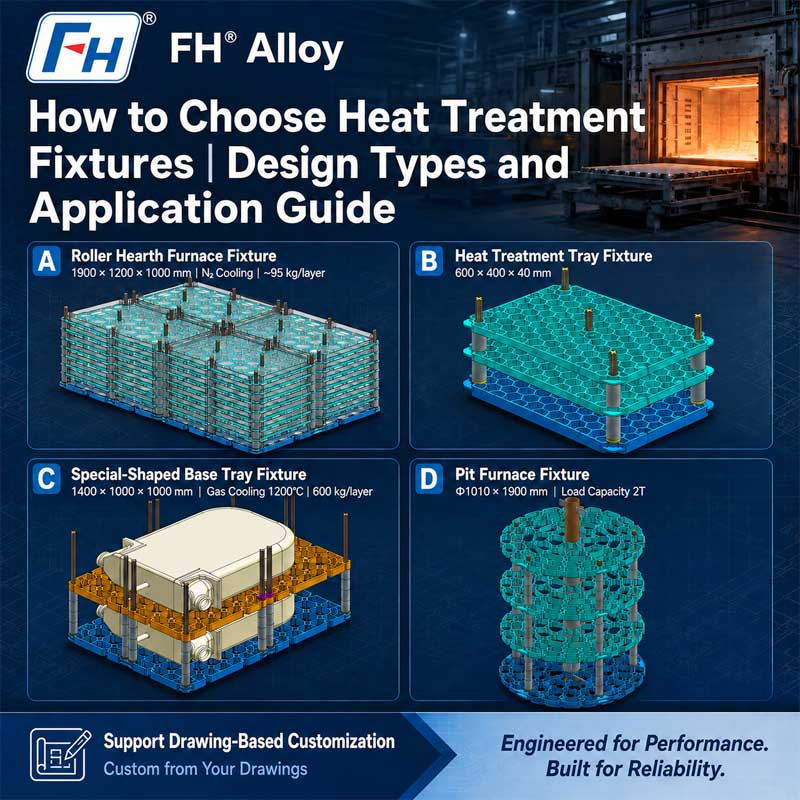

การออกแบบฟิกซ์เจอร์รักษาความร้อนที่แตกต่างกันและการใช้งาน
มีการกำหนดค่าฟิกซ์เจอร์ทั่วไปหลายประการที่ใช้ในเตาเผาอุตสาหกรรม
ตัวเลือกที่ดีที่สุดขึ้นอยู่กับรูปร่างของส่วนประกอบ ความต้องการของกระบวนการ และสภาพแวดล้อมของเตาเผา

ตะกร้าบำบัดความร้อน: โซลูชันที่ยืดหยุ่นสำหรับการแปรรูปเป็นชุด
ตะกร้าบำบัดความร้อน โดยทั่วไปจะถูกเลือกสำหรับการผลิตเป็นชุดซึ่งมีการประมวลผลส่วนประกอบหลายชิ้นเข้าด้วยกัน

ใช้กันอย่างแพร่หลายสำหรับ:

ชิ้นส่วนโลหะขนาดเล็ก
รัด
ส่วนประกอบยานยนต์
ชิ้นส่วนเครื่องจักร
ส่วนประกอบหล่อ

ข้อดีของตะกร้าบำบัดความร้อน
การโหลดแบทช์ที่มีประสิทธิภาพ
ตะกร้าช่วยให้ผู้ปฏิบัติงานโหลดส่วนประกอบจำนวนมากในรอบเตาเผาเดียว
สิ่งนี้ช่วยปรับปรุง:

การจัดการประสิทธิภาพ
องค์กรการผลิต
การใช้เตาเผา

การหมุนเวียนความร้อนที่ดี
โครงสร้างแบบเปิดช่วยให้ความร้อนและบรรยากาศเตาเผาเข้าถึงส่วนประกอบต่างๆ ได้อย่างมีประสิทธิภาพมากขึ้น
ซึ่งจะช่วยปรับปรุงความสม่ำเสมอของอุณหภูมิระหว่างการประมวลผล

การจัดการที่ง่าย
ตะกร้าอุตสาหกรรมจำนวนมากประกอบด้วย:

จุดยก
เฟรมเสริม
โครงสร้างที่วางซ้อนกันได้
คุณสมบัติการจัดการ

การออกแบบเหล่านี้ทำให้เหมาะสำหรับสภาพแวดล้อมการผลิตซ้ำๆ

เมื่อใดที่คุณควรเลือกตะกร้าบำบัดความร้อน
ตะกร้ามักจะเหมาะสมเมื่อ:

ประมวลผลหลายส่วนพร้อมกัน
เรขาคณิตของส่วนประกอบค่อนข้างง่าย
แนะนำให้โหลดเป็นชุด
จำเป็นต้องมีประสิทธิภาพการผลิตสูง

ถาดอบความร้อน: การวางตำแหน่งที่มั่นคงสำหรับส่วนประกอบที่มีความแม่นยำ
ถาดอบความร้อน จัดเตรียมพื้นผิวรองรับที่มีการควบคุมสำหรับส่วนประกอบที่ต้องการการจัดวางอย่างเป็นระเบียบ
เมื่อเปรียบเทียบกับตะกร้า ถาดมักจะให้การควบคุมตำแหน่งที่ดีกว่า

มักใช้สำหรับ:

ชิ้นส่วนเครื่องจักรที่มีความแม่นยำ
ส่วนประกอบแบบแบน
ส่วนประกอบเครื่องมือ
ส่วนประกอบที่ต้องแยกออกจากกัน

คุณสมบัติการออกแบบที่สำคัญของถาดอบร้อน
ถาดอาจรวมถึง: ขึ้นอยู่กับการใช้งาน

ช่องตาราง
ซี่โครงเสริมแรง
การหาจุดต่างๆ
บล็อกสนับสนุน
โครงสร้างที่วางซ้อนกันได้

เหตุใดจึงใช้ถาดในการอบชุบด้วยความร้อน
ถาดสามารถช่วย:

ลดการเคลื่อนตัวของชิ้นส่วน
รักษาระยะห่างให้สม่ำเสมอ
ป้องกันการสัมผัสกับส่วนประกอบ
ปรับปรุงความสามารถในการทำซ้ำของกระบวนการ

สำหรับการใช้งานที่ต้องการความแม่นยำด้านมิติ การออกแบบถาดอาจถือเป็นสิ่งสำคัญ

ชั้นวางการรักษาความร้อน: รองรับส่วนประกอบขนาดใหญ่หรือซับซ้อน
ชั้นวางการรักษาความร้อน ได้รับการออกแบบมาสำหรับการใช้งานที่ส่วนประกอบต้องการตำแหน่งเฉพาะหรือการสนับสนุนหลายระดับ
โดยทั่วไปจะใช้สำหรับ:

ส่วนประกอบยาว
ชิ้นส่วนหนัก
ชุดประกอบขนาดใหญ่
ส่วนประกอบที่มีความแม่นยำ

ข้อควรพิจารณาในการออกแบบชั้นวางที่สำคัญ
การกระจายโหลด
ความแข็งแรงที่อุณหภูมิสูงไม่ได้ถูกกำหนดโดยวัสดุเท่านั้น
โครงสร้างจะต้องกระจายน้ำหนักอย่างเหมาะสมเพื่อป้องกัน:

ดัด
หย่อนคล้อย
ความเข้มข้นของความเครียดในท้องถิ่น

การวางตำแหน่งส่วนประกอบ
ชั้นวางควรให้การสนับสนุนที่มั่นคงในขณะที่อนุญาตให้:

การไหลเวียนของความร้อน
การขยายตัวทางความร้อน
โหลดง่าย

ความเข้ากันได้ของเตา
ขนาดของชั้นวางต้องตรงกับ:

ขนาดห้องเตา
กำลังโหลดอุปกรณ์
กระบวนการผลิต

การติดตั้งกริด: ปรับการถ่ายเทความร้อนและน้ำหนักให้เหมาะสม
อุปกรณ์ติดตั้งแบบกริด ได้รับการออกแบบให้มีโครงสร้างเปิดเพื่อให้ความร้อนไหลเวียนได้ดียิ่งขึ้น

โดยทั่วไปจะใช้เป็น:

แพลตฟอร์มที่รองรับ
กริดฐาน
ชั้นกลาง
โครงสร้างตะกร้า

ข้อดีของโครงสร้างกริด
ฟิกซ์เจอร์กริดที่ออกแบบอย่างเหมาะสมสามารถให้:

น้ำหนักตัวติดตั้งลดลง
การหมุนเวียนความร้อนดีขึ้น
สัมผัสบรรยากาศได้ดีขึ้น
โหลดเตาอย่างมีประสิทธิภาพ

อย่างไรก็ตาม โครงสร้างแบบเปิดจะต้องรักษาความแข็งแรงเพียงพอระหว่างการทำงานที่อุณหภูมิสูง

ฟิกซ์เจอร์รักษาความร้อนแบบกำหนดเอง: ออกแบบรอบชิ้นงาน
การออกแบบอุปกรณ์ติดตั้งมาตรฐานไม่สามารถตอบสนองความต้องการของอุตสาหกรรมได้เสมอไป
สำหรับส่วนประกอบพิเศษ ผู้ผลิตมักต้องการโซลูชันที่ปรับแต่งเอง

อุปกรณ์ติดตั้งแบบกำหนดเองได้รับการพัฒนาตาม:

ขนาดส่วนประกอบ
สถานที่สนับสนุนที่สำคัญ
กำลังโหลดการวางแนว
ข้อจำกัดของเตา
ข้อกำหนดของกระบวนการ

ตัวอย่างการใช้งานฟิกซ์เจอร์แบบกำหนดเอง
การออกแบบที่กำหนดเองมักใช้สำหรับ:

ส่วนประกอบการบินและอวกาศ
ชิ้นส่วนกังหัน
การหล่อขนาดใหญ่
เครื่องมือที่มีความแม่นยำ
ส่วนประกอบโลหะผสมพิเศษ

การออกแบบฟิกซ์เจอร์ที่เข้ากันกับประเภทเตาหลอม
สภาพแวดล้อมของเตาเผาเป็นหนึ่งในปัจจัยที่สำคัญที่สุดในการเลือกฟิกซ์เจอร์

อุปกรณ์ติดตั้งเตาสุญญากาศ
การใช้งานเตาสุญญากาศต้องให้ความสนใจเป็นพิเศษกับ:

ความมั่นคงของวัสดุ
ข้อกำหนดพื้นผิวที่สะอาด
ความแม่นยำของมิติ
การถ่ายเทความร้อนจากการแผ่รังสี

อุปกรณ์ติดตั้งระบบสุญญากาศมักต้องการโครงสร้างที่ได้รับการปรับปรุงให้เหมาะสม เนื่องจากสภาวะการถ่ายเทความร้อนแตกต่างจากเตาเผาทั่วไป

อุปกรณ์ติดตั้งเตาหลุม
โดยทั่วไปแล้วอุปกรณ์ติดตั้งเตาหลอมแบบหลุมจะออกแบบมาเพื่อการโหลดในแนวตั้ง
ข้อควรพิจารณาที่สำคัญ ได้แก่ :

ความสูงของฟิกซ์เจอร์
โครงสร้างการยก
โหลดบาลานซ์
การวางตำแหน่งส่วนประกอบ

อุปกรณ์ติดตั้งเตา Roller Hearth
ระบบเตาเผาแบบต่อเนื่องจำเป็นต้องมีฟิกซ์เจอร์ที่สามารถทำงานร่วมกับกลไกการขนย้ายได้
ข้อควรพิจารณาในการออกแบบประกอบด้วย:

โครงสร้างด้านล่าง
ความมั่นคงระหว่างการเคลื่อนไหว
ระยะห่างลูกกลิ้ง
น้ำหนักบรรทุกรวม

อุปกรณ์ติดตั้งเตาคาร์บูไรซิ่ง
กระบวนการคาร์บูไรซิ่งทำให้ฟิกซ์เจอร์สัมผัสกับสภาวะความร้อนและบรรยากาศที่มีความต้องการสูง
การเลือกใช้วัสดุและการออกแบบโครงสร้างต้องคำนึงถึง:

ผลกระทบของบรรยากาศคาร์บอน
การสัมผัสกับอุณหภูมิสูง
รอบการทำงานที่ยาวนาน

การเลือกวัสดุฟิกซ์เจอร์ที่เหมาะสม
การออกแบบฟิกซ์เจอร์และการเลือกใช้วัสดุต้องได้รับการพิจารณาร่วมกัน
วัสดุทนความร้อนทั่วไป ได้แก่ :

สแตนเลส 310S
มักเลือกสำหรับ:

ถาดเตา
โครงสร้างรองรับ
การใช้งานที่อุณหภูมิสูงทั่วไป

1.4848 เหล็กทนความร้อน
มักใช้เมื่อมีข้อกำหนดดังนี้:

ความแข็งแรงที่อุณหภูมิสูง
ความต้านทานต่อการเกิดออกซิเดชัน
ความน่าเชื่อถือของโครงสร้าง

โลหะผสม 1.4849 และ 1.4852
ใช้สำหรับเงื่อนไขที่เรียกร้องมากขึ้นที่เกี่ยวข้องกับ:

อุณหภูมิที่สูงขึ้น
ระยะเวลาการให้บริการนาน
ต้านทานการคืบคลานได้ดีขึ้น

โลหะผสมนิกเกิล
เลือกสำหรับการใช้งานที่ต้องการความสามารถด้านอุณหภูมิที่สูงขึ้นหรือสภาวะการทำงานที่รุนแรงมากขึ้น

ปัจจัยสำคัญในการเลือกฟิกซ์เจอร์รักษาความร้อน
ก่อนที่จะเลือกการออกแบบฟิกซ์เจอร์ วิศวกรควรประเมินปัจจัยต่อไปนี้

1. รูปทรงของชิ้นงาน
พิจารณา:

รูปร่าง
ขนาด
น้ำหนัก
พื้นผิวที่สำคัญ
ความเสี่ยงจากการเสียรูป

2. สภาพเตา
พารามิเตอร์ที่สำคัญได้แก่:

อุณหภูมิ
บรรยากาศ
วิธีทำความร้อน
ความถี่ของวงจร

3. ข้อกำหนดในการโหลด
ประเมิน:

น้ำหนักส่วนประกอบเดียว
น้ำหนักแบทช์
วิธีการโหลด
อุปกรณ์การจัดการ

4. อายุการใช้งานที่คาดหวัง
อุปกรณ์จับยึดที่ออกแบบมาเพื่อการใช้งานเป็นครั้งคราวอาจแตกต่างจากการใช้งานอย่างต่อเนื่อง
พิจารณา:

วงจรความร้อน
ข้อกำหนดในการบำรุงรักษา
ความถี่ในการเปลี่ยน

ข้อผิดพลาดทั่วไปเมื่อเลือกฟิกซ์เจอร์รักษาความร้อน
การเลือกตามต้นทุนเริ่มต้นเท่านั้น
การติดตั้งที่มีต้นทุนต่ำลงอาจส่งผลให้:

การเสียรูปเร็วขึ้น
เปลี่ยนบ่อยมากขึ้น
การหยุดชะงักของการผลิต

ละเว้นสภาพเตา
อุปกรณ์ติดตั้งที่เหมาะกับบรรยากาศอากาศอาจทำงานได้ไม่ดีใน:

สภาพแวดล้อมสุญญากาศ
บรรยากาศที่ทำให้เกิดคาร์บูไรซิ่ง
การผลิตรอบสูง

การใช้การออกแบบมาตรฐานสำหรับการใช้งานพิเศษ
ส่วนประกอบที่ซับซ้อนมักต้องการโซลูชันการสนับสนุนที่ปรับแต่งเอง

การผลิตฟิกซ์เจอร์รักษาความร้อนแบบกำหนดเองโดยโลหะผสมFH®
FH® Alloy เชี่ยวชาญด้านการผลิต ติดตั้งการรักษาความร้อนแบบกำหนดเอง สำหรับการใช้งานเตาอุตสาหกรรม

โซลูชั่นประกอบด้วย:

ตะกร้าบำบัดความร้อน
ถาดเตา
ชั้นวางการรักษาความร้อน
ตารางการแข่งขัน
อุปกรณ์รองรับแบบกำหนดเอง
อุปกรณ์ติดตั้งเตาสุญญากาศ

การผลิตอาจขึ้นอยู่กับ:

ภาพวาดของลูกค้า
ตัวอย่างที่มีอยู่
ข้อมูลจำเพาะของเตา
ข้อกำหนดส่วนประกอบ

ด้วยการรวมวัสดุที่เหมาะสม โครงสร้างที่เหมาะสม และประสบการณ์การผลิต FH Alloy ช่วยให้ลูกค้าปรับปรุงประสิทธิภาพของเตาเผาและความน่าเชื่อถือของฟิกซ์เจอร์

คำถามที่พบบ่อย
คำถามที่ 1: ฟิกซ์เจอร์รักษาความร้อนชนิดใดที่ใช้กันมากที่สุด?
ตะกร้า ถาด และชั้นวางถือเป็นดีไซน์ที่ใช้กันอย่างแพร่หลาย ทางเลือกที่ดีที่สุดขึ้นอยู่กับชิ้นงานและกระบวนการเตาเผา

คำถามที่ 2: ฉันจะเลือกฟิกซ์เจอร์รักษาความร้อนได้อย่างไร
การเลือกควรพิจารณาขนาดชิ้นงาน ประเภทของเตาเผา อุณหภูมิ บรรยากาศ วิธีการโหลด และอายุการใช้งานที่คาดหวัง

Q3: สามารถปรับแต่งอุปกรณ์ติดตั้งการรักษาความร้อนได้หรือไม่?
ใช่. อุปกรณ์ติดตั้งเตาอุตสาหกรรมส่วนใหญ่ได้รับการปรับแต่งตามความต้องการการผลิตจริง

คำถามที่ 4: วัสดุใดที่เหมาะกับอุปกรณ์ติดตั้งที่มีอุณหภูมิสูง
วัสดุทั่วไป ได้แก่ 310S, 1.4848, 1.4849, 1.4852 และโลหะผสมทนความร้อนอื่นๆ

บทสรุป
การเลือกฟิกซ์เจอร์รักษาความร้อนที่เหมาะสมนั้นต้องการมากกว่าการเลือกตะกร้า ถาด หรือชั้นวาง

ฟิกซ์เจอร์ต้องได้รับการออกแบบตามสภาพแวดล้อมการทำงานที่สมบูรณ์:

สภาพเตา
ข้อกำหนดส่วนประกอบ
อุณหภูมิ
วิธีการโหลด
ประสิทธิภาพของวัสดุ

ฟิกซ์เจอร์ที่เลือกอย่างเหมาะสมสามารถปรับปรุงประสิทธิภาพการผลิต ลดความเสี่ยงในการเสียรูป และยืดอายุการใช้งานได้ยาวนานขึ้น
FH® Alloy นำเสนออุปกรณ์จับยึดการรักษาความร้อนที่ปรับแต่งได้สำหรับลูกค้าอุตสาหกรรมที่ต้องการโซลูชันเตาเผาอุณหภูมิสูงที่เชื่อถือได้
