FH® 1.4848 อุปกรณ์จับยึดเตาเผาชนิดหลุมสำหรับการอบชุบชิ้นส่วนรูปตัว U

FH® 1.4848 ระบบอุปกรณ์ยึดเตาเผาชนิดหลุม

ประโยชน์ที่สำคัญ

• ของแท้ 1.4848 (ZG40Cr25นิ20ศรี2)
  ปริมาณนิกเกิล โครเมียม และซิลิคอนสูงกว่า 310S – ความแข็งแรงของการคืบที่ยอดเยี่ยมและการป้องกันการเกิดคาร์บูไรเซชันที่อุณหภูมิสูงถึง 1,050°C
• โซลูชั่นระบบที่สมบูรณ์
  ตะแกรงด้านบนตะกร้ากลางถาดฐาน – ออกแบบมาให้เป็นระบบบูรณาการเพื่อการซ้อนที่มั่นคงและการไหลของก๊าซที่เหมาะสมที่สุด
• แบริ่งรับน้ำหนักมาก
  โครงสร้างซี่โครงเสริมความแข็งแรงและส่วนรองรับเท้ากระจายน้ำหนักได้เท่าๆ กัน รองรับชิ้นส่วนที่ซ้อนกันสูงหรือตะกร้าหลายใบโดยไม่หย่อนคล้อยตรงกลาง
• ประสิทธิภาพการต่อต้านการเกิดคาร์บูไรเซชัน
  ปริมาณซิลิคอนสูง (1.5–2.5%) เป็นตัวกั้น SiO₂ ต่อการแทรกซึมของคาร์บอน – ช่วยยืดอายุการใช้งานในบรรยากาศที่มีคาร์บูไรซิ่งในปริมาณมาก
• เพิ่มประสิทธิภาพการไหลเวียนของแก๊ส
  ฐานที่ยกขึ้นบนรูปแบบตารางแบบเปิดของถาดฐานช่วยให้ก๊าซร้อนไหลไปทั่วทุกพื้นผิว – ให้ความร้อนสม่ำเสมอจากล่างขึ้นบน
• การกำหนดค่าแบบกำหนดเอง
  ทรงกลมหรือสี่เหลี่ยม - เข้ากันได้อย่างแม่นยำกับเส้นผ่านศูนย์กลางภายในเตาเผาของคุณ ตัวเลือกแบบแบ่งส่วนสำหรับเส้นผ่านศูนย์กลางขนาดใหญ่

ข้อมูลจำเพาะทางเทคนิค

เหตุใดจึงเลือก FH® 1.4848 อุปกรณ์จับยึดเตาเผาชนิดหลุม
1. 1.4848 – ตัวเลือกที่เหนือกว่าสำหรับเตาเผาแบบหลุม

2. ระบบที่สมบูรณ์ – ออกแบบมาเพื่อการทำงานร่วมกัน

3. เทคโนโลยีต่อต้านการเกิดคาร์บูไรเซชัน
ในเตาเผาชนิดคาร์บูไรซิ่ง คาร์บอนจะแทรกซึมและทำให้ชิ้นส่วนติดตั้งทั่วไปเปราะ คุณสมบัติการแข่งขัน FH® 1.4848:

• ปริมาณซิลิคอนสูง – ก่อให้เกิดอุปสรรค SiO₂ ที่เสถียร
• การบำบัดก่อนออกซิเดชั่น – สร้างชั้น Cr₂O₃ ที่ป้องกัน
• ผิวเคลือบหนาแน่น – ลดการยึดเกาะของคาร์บอน

4. ออกแบบมาสำหรับความท้าทายของเตาเผาแบบหลุม

การใช้งาน

• เตาคาร์บูไรซิ่งแบบหลุม / แบบหลุม
• เตาหลอมคาร์บอนไนไตรด์ชนิดดี
• เตาหลอมชนิดหลุม (อุณหภูมิสูง)
• เตาชุบแข็งชนิดอย่างดี
• ชิ้นส่วน: เฟืองขนาดใหญ่ เพลา แหวน แม่พิมพ์ เครื่องมือ การหล่อหนัก ท่อยาว

ตารางเกรดวัสดุ:

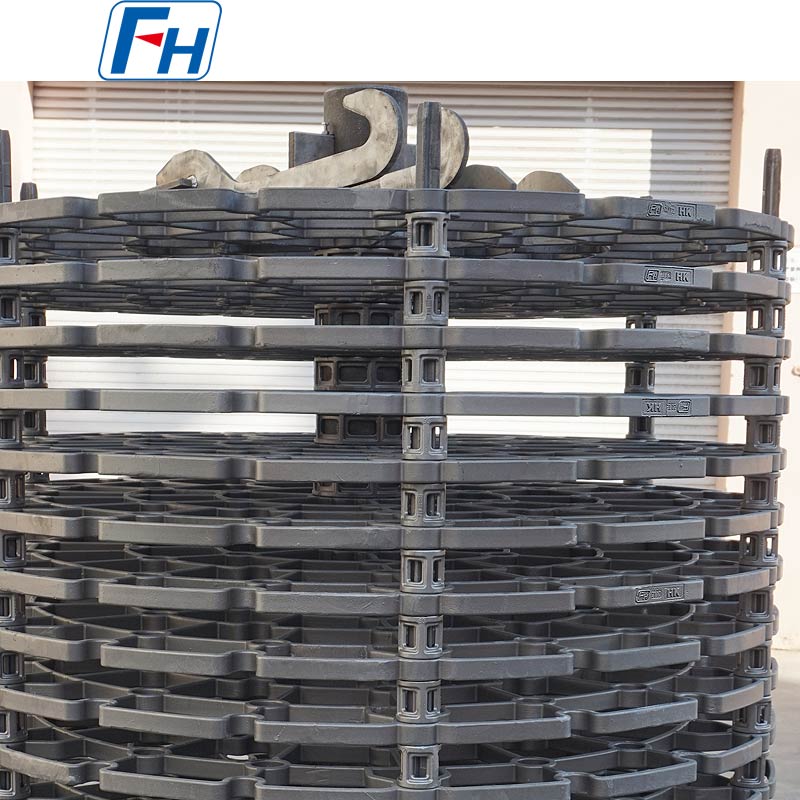

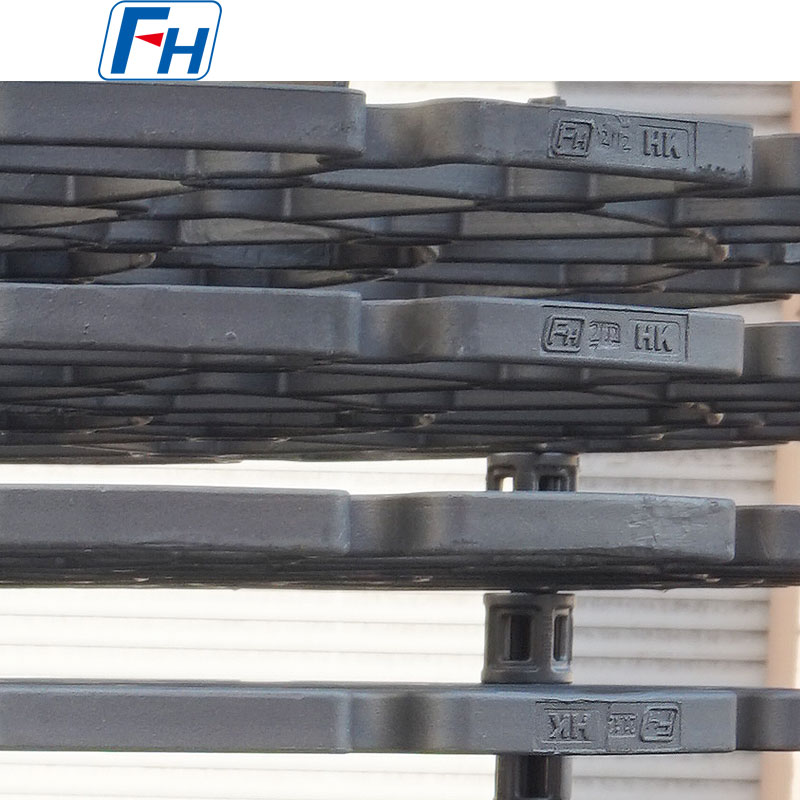

ภาพถ่ายของแท้ของฟิกซ์เจอร์การบำบัดความร้อน FH®

ขั้นตอนการสั่งซื้อ

• จัดเตรียมเส้นผ่านศูนย์กลางภายในเตา (หรือ L×W) ความลึก และวิธีการเข้าถึง
• แบ่งปันขนาดชิ้นส่วน น้ำหนักบรรทุกสูงสุดต่อชุด และอุณหภูมิในการทำงาน
• ระบุบรรยากาศ (คาร์บูไรซิ่ง คาร์บอนไดออกไซด์ การอบอ่อน ฯลฯ)
• วิศวกร FH® เสนอเค้าโครง 3D ของการออกแบบระบบที่สมบูรณ์
• ยืนยันปริมาณส่วนประกอบ (ตะกร้าจำนวนหนึ่งถาดฐาน)
• การผลิต: 15–25 วันทำการ
• สิ่งที่ส่งมาด้วย: MTC รายงานการตรวจสอบ แผนภาพแบบเรียงซ้อน คู่มือการดูแล



คำถามที่พบบ่อย:

คำถามที่ 1: ระบบฟิกซ์เจอร์เตาเผาชนิดหลุม FH® ที่สมบูรณ์ประกอบด้วยอะไรบ้าง
ตอบ: ระบบมาตรฐานประกอบด้วยสามองค์ประกอบ:

• ถาดรองฐาน – วางอยู่ด้านล่างเตาโดยยกขาขึ้นเพื่อให้ก๊าซหมุนเวียน
• ตะกร้าซ้อน – ยึดชิ้นส่วนต่างๆ ซ้อนกัน
• Top grid – ยึดชั้นบนสุดและป้องกันการล้ม


ส่วนประกอบทั้งหมดได้รับการออกแบบให้ทำงานร่วมกันเพื่อให้วางซ้อนกันได้อย่างมั่นคงและให้ความร้อนสม่ำเสมอ มีการกำหนดค่าแบบกำหนดเอง

คำถามที่ 2: ฉันจะกำหนดขนาดฟิกซ์เจอร์ที่เหมาะสมสำหรับเตาหลุมชนิดของฉันได้อย่างไร
ตอบ: เราต้องการการวัดสามแบบ:

• เส้นผ่านศูนย์กลางภายใน (หรือความยาว×ความกว้างสำหรับเตาทรงสี่เหลี่ยม)
• ความลึกที่ใช้งานได้ (จากก้นเตาจนถึงจุดรบกวนต่ำสุด)
• เส้นผ่านศูนย์กลางช่องเปิดด้านบน (สำหรับระยะห่างในการติดตั้ง)

จากนั้น FH® จะออกแบบอุปกรณ์ติดตั้งที่เหมาะสมกับช่องว่างที่เหมาะสมสำหรับการไหลของก๊าซและการขยายตัวทางความร้อน

คำถามที่ 3: เหตุใดฉันจึงต้องยกขาตั้งขึ้นบนถาดฐาน
ตอบ: ขาตั้งที่ยกขึ้นจะสร้างช่องว่าง (โดยทั่วไปคือ 50–150 มม.) ระหว่างถาดฐานและก้นเตา ช่วยให้ก๊าซร้อนหรือบรรยากาศไหลไปใต้ตะกร้าที่ต่ำที่สุด ช่วยให้มั่นใจได้ถึงความร้อนที่สม่ำเสมอจากล่างขึ้นบน ชั้นล่างจะร้อนช้าลงและไม่สม่ำเสมอโดยไม่ยกเท้าขึ้น

คำถามที่ 4: ฟิกซ์เจอร์ FH® สามารถใช้ได้ทั้งในเตาคาร์บูไรซิ่งและเตาไนไตรด์หรือไม่
ตอบ: ใช่ FH® นำเสนอโซลูชันฟิกซ์เจอร์สำหรับทั้งสองการใช้งาน อย่างไรก็ตาม เราขอแนะนำให้ติดตั้งฟิกซ์เจอร์เฉพาะสำหรับบรรยากาศแต่ละประเภทเมื่อเป็นไปได้ การสลับระหว่างการเติมคาร์บอนและไนไตรด์สามารถเร่งการเสื่อมสภาพของพื้นผิวได้ กรุณาระบุบรรยากาศของคุณเมื่อสั่งซื้อ เพื่อให้เราสามารถแนะนำการออกแบบที่เหมาะสมที่สุดได้

คำถามที่ 5: เตาหลุมของฉันมีช่องเปิดด้านบนขนาดเล็ก ฉันจะติดตั้งอุปกรณ์ติดตั้งขนาดใหญ่ได้อย่างไร?
ตอบ: สำหรับเตาเผาที่มีช่องเปิดด้านบนเล็กกว่าเส้นผ่านศูนย์กลางภายใน FH® มีการออกแบบแบบแบ่งส่วน:

• ถาดรองฐานแบบแบ่งส่วน (ชิ้นที่เชื่อมต่อกัน 3-4 ชิ้น)
• ตะกร้าแบบแยกส่วนหรือแบบบานพับ

โดยจะติดตั้งทีละชิ้นผ่านช่องเปิดด้านบนและประกอบภายในเตาเผา ไม่ต้องเข้าเตา

คำถามที่ 6: คุณสามารถซ่อมแซมอุปกรณ์ติดตั้ง FH® ที่เสียหายได้หรือไม่
ตอบ: ใช่ สำหรับความเสียหายเฉพาะจุด:

• รอยเชื่อมที่แตกร้าวสามารถเชื่อมใหม่ได้ (โดย FH® หรือร้านค้าที่ผ่านการรับรอง)
• ความหย่อนคล้อยเล็กน้อยไม่สามารถซ่อมแซมได้ - แนะนำให้เปลี่ยนใหม่
• ฟิกซ์เจอร์ที่เติมคาร์บูไรซ์หรือไนไตรด์อย่างรุนแรงจะเปราะและควรเปลี่ยนใหม่

ติดต่อ FH® พร้อมรูปถ่ายเพื่อประเมินการซ่อมแซม
