อุปกรณ์จับยึดการรักษาความร้อนจากเตาไนไตรด์ FH®:

อุปกรณ์จับยึดการรักษาความร้อนของเตาไนไตรด์คืออุปกรณ์รองรับและยึดที่ออกแบบมาโดยเฉพาะสำหรับกระบวนการต่างๆ เช่น ไนไตรด์ของแก๊สและไอออน (พลาสมา) ไนไตรด์ หลักการออกแบบหลักคือเพื่อให้แน่ใจว่าการไหลเวียนของบรรยากาศเตาเผาสม่ำเสมอเพื่อให้ได้โครงไนไตรด์ที่เสถียรและสม่ำเสมอ ในขณะเดียวกันก็เพิ่มความสามารถในการรับน้ำหนักสูงสุดและลดการบิดเบือนของชิ้นงานให้เหลือน้อยที่สุด

ฟิกซ์เจอร์ไนไตรดิ้งไม่จำเป็นต้องทนทานต่อการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันอย่างรุนแรง ซึ่งต่างจากฟิกซ์เจอร์ดับไฟ อย่างไรก็ตาม อุปกรณ์เหล่านี้จะต้องคงความเสถียรตลอดรอบกระบวนการที่ยาวนานโดยทั่วไป (มักจะเป็นเวลาหลายสิบถึงหลายร้อยชั่วโมง) และทนทานต่อการกัดกร่อนจากบรรยากาศไนโตรเจนที่แอคทีฟและความเสี่ยงของการแตกตัวของไฮโดรเจน

I. เป้าหมายและความท้าทายในการออกแบบหลัก

1. ความสามารถในการไหลของบรรยากาศ (เป้าหมายหลัก): ตรวจสอบให้แน่ใจว่าก๊าซที่ประกอบด้วยไนโตรเจน (เช่น NH₃, N₂, H₂) สามารถล้อมรอบชิ้นงานแต่ละชิ้นได้อย่างสม่ำเสมอ หลีกเลี่ยง "จุดตาย" ที่ทำให้ความลึกของเคสหรือจุดอ่อนไม่เท่ากัน

2. ประสิทธิภาพในการโหลด: เพิ่มปริมาณโหลดสูงสุดต่อชุดเพื่อลดต้นทุนต่อชิ้นส่วน โดยไม่กระทบต่อการไหลของก๊าซ

3. การป้องกันการบิดเบี้ยวของชิ้นงาน: รองรับชิ้นงานอย่างเหมาะสม โดยเฉพาะแท่งเรียวหรือชิ้นส่วนที่มีผนังบาง เพื่อป้องกันการบิดเบี้ยวจากน้ำหนักตัวเองหรือการอัดขึ้นรูปซึ่งกันและกันภายใต้อุณหภูมิสูงเป็นเวลานาน (โดยทั่วไปคือ 480-580°C)

4. ความต้านทานต่อ "ไนไตรดิ้ง" และการแตกตัวของไฮโดรเจน: ตัวฟิกซ์เจอร์จะก่อให้เกิดชั้นไนไตรด์ที่เปราะบนพื้นผิวหลังจากใช้งานเป็นเวลานานในบรรยากาศไนไตรด์ ซึ่งสามารถหลุดร่อนหรือแตกร้าวได้ง่ายหลังจากใช้งานซ้ำหลายครั้ง นอกจากนี้อะตอมของไฮโดรเจนอาจแพร่กระจายเข้าไปในวัสดุ ทำให้เกิดการเปราะของไฮโดรเจน

5. ความสะอาดและการดูแลรักษา: ตะกรันออกไซด์หรือสารปนเปื้อนบนพื้นผิวฟิกซ์เจอร์สามารถปล่อยสิ่งสกปรกและรบกวนกระบวนการไนไตรด์ได้ ดังนั้นฟิกซ์เจอร์จึงต้องทำความสะอาดได้ง่าย

ครั้งที่สอง ประเภทและโครงสร้างหลัก

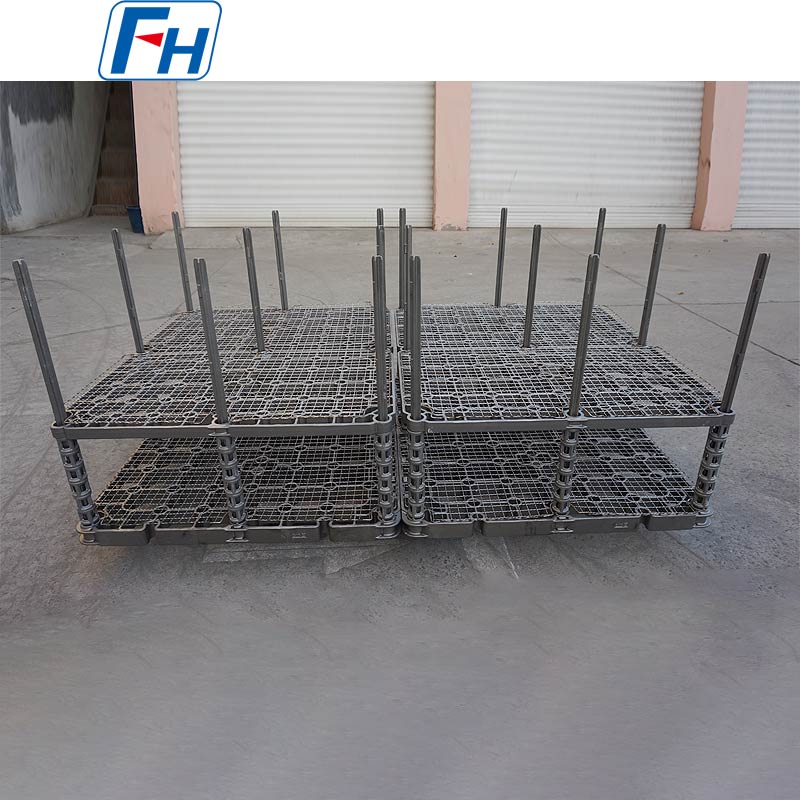

1. ชั้นวางและถาดแขวนเอนกประสงค์
2. การแข่งขันเฉพาะ;
3. ฟิกซ์เจอร์เฉพาะของไอออน (พลาสมา) ไนไตรด์;
4. ระบบสนับสนุนส่วนประกอบขนาดใหญ่

ที่สาม ประเด็นสำคัญสำหรับการเลือกใช้วัสดุ
การเลือกใช้วัสดุสำหรับฟิกซ์เจอร์ไนไตรดิ้งเป็นสิ่งสำคัญ วัสดุที่ไม่ถูกต้องจะกลายเป็นวัสดุสิ้นเปลืองและอาจปนเปื้อนชิ้นงานได้

1. คุณสมบัติของวัสดุในอุดมคติ:

• ความต้านทานต่อไนไตรด์ที่ดีเยี่ยม: ความสามารถในการละลายต่ำสำหรับไนโตรเจนที่อุณหภูมิไนไตรดิง ไม่ใช่เรื่องง่ายที่จะสร้างชั้นสารประกอบที่หนาและเปราะ
• ความแข็งแรงที่อุณหภูมิสูงและความต้านทานการคืบคลาน: รักษาความเสถียรของมิติภายใต้อุณหภูมิสูงเป็นเวลานาน
• ค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ: ลดความเครียดที่เกิดจากการขยายตัว/การหดตัวเนื่องจากความร้อนที่แตกต่างกันกับชิ้นงาน
• ต้านทานการแตกตัวของไฮโดรเจนได้ดี

2. วัสดุที่ใช้กันทั่วไป:

• เหล็กทนความร้อนออสเทนนิติก: เช่น AISI 314 (25Cr-20นิ) และ 330 (35Ni-18Cr) เป็นตัวเลือกที่ดีที่สุด ปริมาณโครเมียมและนิกเกิลที่สูงจะก่อให้เกิดชั้นพื้นผิวโครเมียมออกไซด์ (Cr₂O₃) ที่ป้องกัน ซึ่งปิดกั้นการแพร่กระจายของอะตอมไนโตรเจนเข้าด้านในได้อย่างมีประสิทธิภาพ ส่งผลให้มีตัวเรือนที่เป็นไนไตรด์ในตัวที่บางมากและมีอายุการใช้งานยาวนาน
• โลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก: เช่น Inconel 600 ให้ประสิทธิภาพที่เหนือกว่าและความต้านทานต่อไนไตรด์ที่แข็งแกร่งมาก แต่มีต้นทุนสูง ใช้สำหรับการติดตั้งที่สำคัญหรือบริการยาวนาน

3. วัสดุที่ควรหลีกเลี่ยง:

• เหล็กกล้าคาร์บอนต่ำ/เหล็กกล้าโลหะผสมธรรมดา: ไนไตรด์อย่างรวดเร็วและเปราะ แตกร้าว และเสียหายหลังจากผ่านไปเพียงไม่กี่รอบ
• เหล็กกล้าไร้สนิม Martensitic: ไนไตรด์รุนแรงเช่นกัน
• ทองแดงและโลหะผสมทองแดง: แม้ว่าจะไม่เป็นไนไตรด์ แต่ก็ขาดความเข้มแข็งที่อุณหภูมิสูงและอาจปนเปื้อนในบรรยากาศ



ตารางเกรดวัสดุ:
