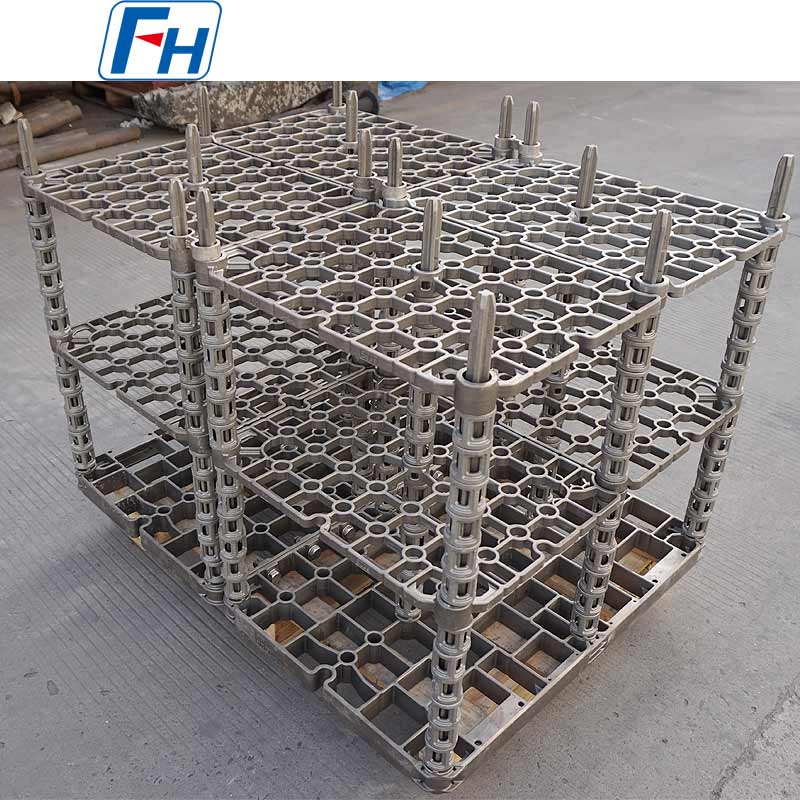

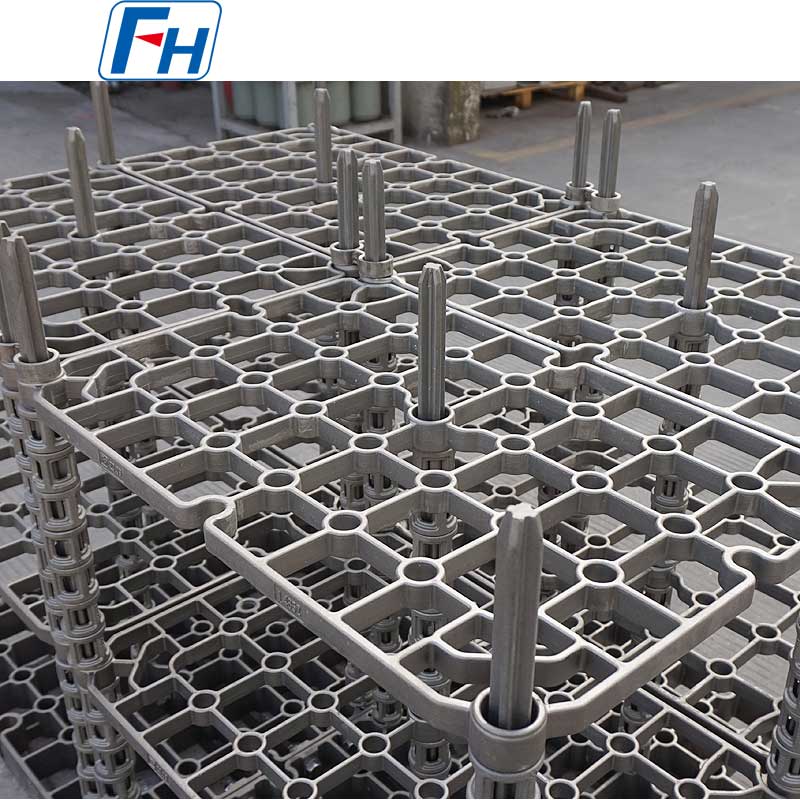

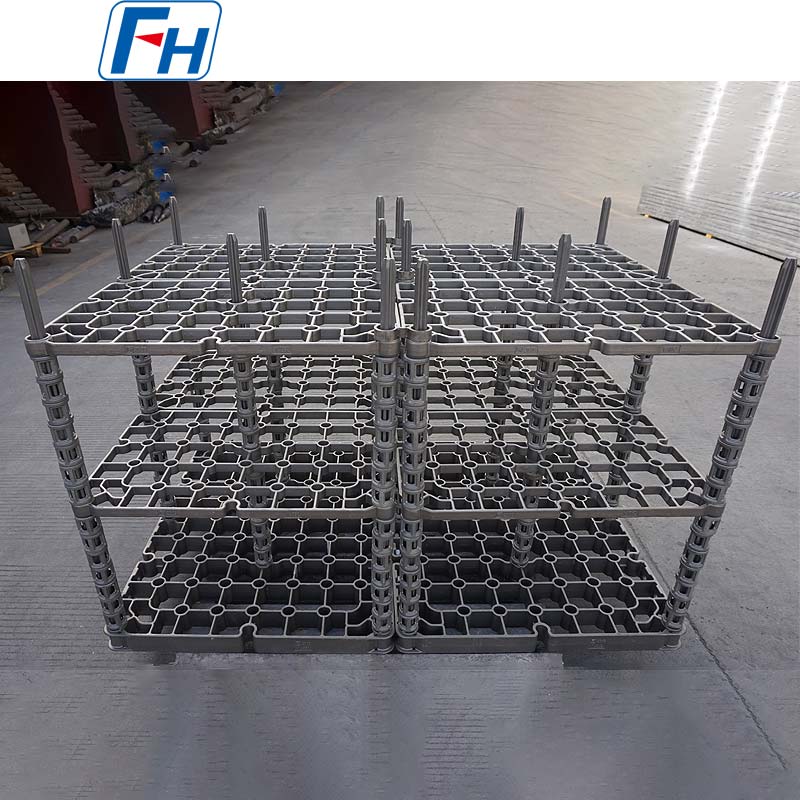

1.4852 อุปกรณ์จับยึดการรักษาความร้อนอเนกประสงค์สำหรับเตาหลอมประสาน | เอฟเอช®

FH® เตาประสาน/บัดกรี สารเคลือบรักษาความร้อน

แตกต่างจากฟิกซ์เจอร์รักษาความร้อนที่เน้น "การรับน้ำหนักและการดับ" งานหลักของฟิกซ์เจอร์บัดกรีคือ "การวางตำแหน่งการประกอบที่แม่นยำ" และ "การป้องกันการเสียรูปของชิ้นงานเนื่องจากน้ำหนักตัวเองหรือการหลอมโลหะของฟิลเลอร์" พวกเขายังต้องแน่ใจว่าโลหะตัวเติมสามารถเปียกและเติมเต็มช่องว่างรอยต่อทั้งหมดโดยการกระทำของเส้นเลือดฝอย

I. หน้าที่หลักและความท้าทายพิเศษ

1. ตำแหน่งที่แม่นยำและการรักษาช่องว่าง: นี่คือภารกิจหลัก ชิ้นส่วนที่จะนำมาต่อ (เช่น โครงสร้างรังผึ้ง แผ่นหลายชั้น ช่องการไหลที่ซับซ้อน) จะต้องอยู่ในตำแหน่งสัมพันธ์ที่แม่นยำ โดยรักษาช่องว่างในการบัดกรีตามข้อกำหนดการออกแบบ (โดยทั่วไปคือ 0.02-0.2 มม.) ชิ้นส่วนจะต้องคงรูปทรงที่ออกแบบไว้และความแม่นยำของมิติไว้หลังจากการบัดกรี

2. ต้านทานการเปลี่ยนรูปในอุณหภูมิสูง: ที่อุณหภูมิการบัดกรีแข็ง (โดยทั่วไปคือ 30-100°C เหนืออุณหภูมิของเหลวของโลหะตัวเติม) ความแข็งแรงของวัสดุชิ้นงานจะลดลง ฟิกซ์เจอร์ต้องให้การสนับสนุนที่เพียงพอเพื่อป้องกันชิ้นงานบิดเบี้ยว การหย่อนยาน หรือการยุบตัวจากน้ำหนักตัวเองหรือความเครียดจากความร้อน

3. การหลีกเลี่ยงปฏิกิริยากับชิ้นงาน/โลหะตัวเติม: วัสดุฟิกซ์เจอร์ต้องไม่ผ่านการเจือ การเกาะติด หรือการละลายที่เป็นอันตรายกับชิ้นงาน (เช่น เหล็กสเตนเลส ซูเปอร์อัลลอย เซรามิก) หรือโลหะตัวเติมหลอมเหลว (เช่น เงิน ทองแดง นิกเกิล) ที่อุณหภูมิสูง ซึ่งจะช่วยป้องกันความยากลำบากในการแยกชิ้นส่วนหลังการเชื่อมหรือการปนเปื้อนของข้อต่อ

4. ค่าสัมประสิทธิ์การจับคู่การขยายตัวทางความร้อน (CTE): CTE ของฟิกซ์เจอร์และชิ้นงานควรอยู่ใกล้ที่สุดเท่าที่จะเป็นไปได้ เพื่อป้องกันไม่ให้ฟิกซ์เจอร์สร้างความเครียดที่จำกัดมากเกินไปบนชิ้นงานในระหว่างการทำความร้อนหรือความเย็น ซึ่งอาจทำให้เกิดการเสียรูปหรือแตกร้าว

5. ไม่รบกวนบรรยากาศและสนามความร้อน: โครงสร้างฟิกซ์เจอร์ต้องไม่ปิดกั้นการทำความสะอาดบรรยากาศการป้องกันบนพื้นผิวชิ้นงาน และไม่รบกวนความสม่ำเสมอของสนามความร้อนของเตาเผาอย่างมีนัยสำคัญ

ครั้งที่สอง ประเด็นสำคัญสำหรับการเลือกใช้วัสดุ

การเลือกใช้วัสดุสำหรับฟิกซ์เจอร์สำหรับการบัดกรีแข็งถือเป็นสิ่งสำคัญต่อความสำเร็จ

1. วัสดุโลหะทั่วไป:

• เหล็กกล้าไร้สนิมออสเทนนิติก: เช่น AISI 304, 316 ใช้สำหรับการบัดกรีแข็งที่อุณหภูมิปานกลางถึงต่ำ (<900°C) ต้นทุนต่ำ ง่ายต่อการตัดเฉือน
• เหล็กและโลหะผสมทนความร้อน: เช่น AISI 310 (2520), 330, Inconel 600/601 ใช้สำหรับการบัดกรีแข็งที่อุณหภูมิสูง (>900°C) ทนต่อการเกิดออกซิเดชันและการคืบคลานได้ดีเยี่ยม ตัวเลือกแรกสำหรับการบัดกรีแข็งที่อุณหภูมิสูงส่วนใหญ่ (เช่น เหล็กกล้าไร้สนิม ซูเปอร์อัลลอย)
• โมลิบดีนัม ทังสเตน: ใช้สำหรับการบัดกรีแข็งสุญญากาศที่มีอุณหภูมิสูงมาก (>1300°C) CTE ต่ำ แต่ออกซิไดซ์ได้ง่ายสามารถใช้ได้ในสุญญากาศหรือไฮโดรเจนบริสุทธิ์เท่านั้น

2. การเคลือบ/การรักษา "ไม่ติด":

• วัตถุประสงค์: ใช้สิ่งกีดขวางที่พื้นผิวสัมผัสระหว่างฟิกซ์เจอร์และชิ้นงานเพื่อป้องกันการเกาะติดที่อุณหภูมิสูง
• วิธีการ:

01. การพ่น: อลูมินาพ่นด้วยพลาสม่า, เคลือบเซอร์โคเนีย

02. การสะสม: การสะสมไอสารเคมี (CVD) การเคลือบโบรอนไนไตรด์

03. เพสต์: การใช้แอนตี้ติดเพสต์ที่มีอิตเทรียหรือโบรอนไนไตรด์

3. หลักการคัดเลือกหลัก:

• อุณหภูมิการใช้งานสูงสุดของฟิกซ์เจอร์ต้องสูงกว่าอุณหภูมิการบัดกรีอย่างมาก
• วัสดุฟิกซ์เจอร์และวัสดุชิ้นงานไม่ควรก่อตัวเป็นยูเทคติกที่มีจุดหลอมเหลวต่ำที่อุณหภูมิการบัดกรีแข็ง
• ต้องการวัสดุที่มี CTE ที่ตรงกับชิ้นงาน



III.  ตัวอย่างการใช้งาน

การใช้งานทั่วไป:

• เครื่องแลกเปลี่ยนความร้อนแบบเพลท-ฟิน: ต้องใช้ระบบจับยึดขนาดใหญ่ที่ประกอบด้วยแผ่นแรงดันหลายชั้น แผ่นด้านข้าง และสลักเกลียวที่มีความแข็งแรงสูง เพื่อรักษาการสัมผัสกันอย่างแน่นหนาระหว่างทุกชั้นตลอดวงจรความร้อน
• ใบมีด/สเตเตอร์ของเครื่องยนต์ Aero: ใช้จิ๊กซูเปอร์อัลลอยด์ที่หล่ออย่างแม่นยำหรือกลึงเพื่อจัดตำแหน่งใบมีดหลายสิบหรือหลายร้อยใบอย่างแม่นยำ
• อุปกรณ์อิเล็กทรอนิกส์ (การประสานสุญญากาศ): ใช้ถาดที่มีความแม่นยำซึ่งทำจากโมลิบดีนัม กราไฟท์ หรือเซรามิกเพื่อวางตำแหน่งส่วนประกอบไมโครเวฟ โมดูลพลังงาน ฯลฯ


Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) เป็นผู้ผลิตมืออาชีพของ อุปกรณ์บำบัดความร้อน และส่วนประกอบโลหะผสมทนความร้อนสำหรับเตาอุตสาหกรรม

ตารางเกรดวัสดุ:

คำถามที่พบบ่อย:

ถาม: จะสอบถามได้อย่างไร?

ตอบ: ขั้นตอนที่ 1 โปรดให้รายละเอียดเกี่ยวกับเตาเผาของคุณ อุณหภูมิในการทำงาน วิธีการทำความเย็น น้ำหนักในการโหลดของเตาเผาของคุณ และอื่น ๆ

ขั้นตอนที่ 2 จะดีกว่าถ้าจัดเตรียมภาพวาด 3 มิติ

ขั้นตอนที่ 3 เมื่อเรามีรายละเอียดเพียงพอ เราอาจออกแบบแบบร่างของผลิตภัณฑ์และเสนอราคาตามนั้น

ถาม: ฉันจะได้รับราคาเมื่อใด

ตอบ: โดยปกติแล้วเราจะเสนอราคาภายใน 24 ชั่วโมงหลังจากที่เราได้รับคำถามจากคุณ (ยกเว้นวันหยุดสุดสัปดาห์และวันหยุดนักขัตฤกษ์) หากคุณเร่งด่วนมากในการรับราคา โปรดส่งอีเมลถึงเราหรือติดต่อเราด้วยวิธีอื่นเพื่อให้เราสามารถเสนอราคาให้คุณได้

ถาม: จะทำการจัดส่งเมื่อใด? /เวลาในการจัดส่งคืออะไร?

ตอบ: - สั่งซื้อตัวอย่าง: 35 วันหลังจากได้รับการชำระเงินเต็มจำนวน

- คำสั่งซื้อสต็อก: 10 วันหลังจากได้รับการชำระเงินเต็มจำนวน

- สั่งซื้อ OEM: 30 วันหลังจากได้รับเงินมัดจำ

ถาม: บริการหลังการขายของคุณคืออะไร?

A: รับประกัน 1 ปีสำหรับผลิตภัณฑ์ทุกประเภท

หากพบอุปกรณ์เสริมชำรุดในครั้งแรกเราจะเปลี่ยนอะไหล่ใหม่ให้ฟรีในการสั่งซื้อครั้งต่อไป เนื่องจากเป็นผู้ผลิตที่มีประสบการณ์คุณสามารถมั่นใจในคุณภาพและบริการหลังการขายได้

ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?

ตอบ: ที/ที

การชำระเงิน<=USD10,000 ล่วงหน้า 100% การชำระเงิน> USD10,000, 50% T/T ล่วงหน้า, ยอดคงเหลือก่อนจัดส่ง

ถาม: วิธีการจัดส่งคืออะไร?

ตอบ: ขนส่งโดย DHL, UPS, EMS, Fedex, ค่าขนส่งทางอากาศ, ค่าขนส่งทางทะเลหรือค่าขนส่งรถไฟ
