FH® 1.4849 ตะกร้าบำบัดความร้อน | ออกแบบมาสำหรับเตาเผาแบบหลายห้อง (การดับแบบปิดผนึก / การเติมคาร์บูไรซิ่ง)
ประโยชน์ที่สำคัญ
- ของแท้ 1.4849 (X15Crนิศรี25-21)
ปริมาณนิกเกิล โครเมียม และซิลิคอนสูงกว่า 310S – ต้านทานการเกิดออกซิเดชันและความแข็งแรงของการคืบที่ยอดเยี่ยมในบรรยากาศที่มีคาร์บูไรซิ่ง - การออกแบบต่อต้านการเกิดคาร์บูไรซิ่ง
องค์ประกอบของโลหะผสมที่ปรับให้เหมาะสมช่วยลดการแทรกซึมของคาร์บอนและการปัดฝุ่นของโลหะ – รักษาความสมบูรณ์ของโครงสร้างผ่านหลายร้อยรอบ - โครงสร้างป้องกันการคืบคลาน
เค้าโครงซี่โครงที่ปรับให้เหมาะสมโดย FEA และมุมเสริม – ความหย่อนคล้อยหรือการบิดเบี้ยวน้อยที่สุดที่อุณหภูมิ 950–1,050°ซ ภายใต้ภาระหนัก - ทนต่อแรงกระแทกด้วยความร้อน
ทนต่อรอบการดับน้ำมันซ้ำๆ โดยไม่เกิดการแตกร้าว – ออกแบบมาสำหรับขั้นตอนการทำงานของเตาเผาแบบปิดสนิท (SQF) - ขนาดและการกำหนดค่าที่กำหนดเอง
ชั้นเดียวหรือหลายชั้น ซ้อนหรือซ้อนกัน – ออกแบบมาเพื่อการโต้กลับเตาเผาและรูปทรงของชิ้นส่วน
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ | ความคุ้มค่า |
| วัสดุ | 1.4849 (X15CrNiSi25-21) – ได้รับการรับรอง |
| สูงสุด อุณหภูมิต่อเนื่อง | 1050°C |
| อุณหภูมิสูงสุดระยะสั้น | 1100°ซ |
| การรักษาพื้นผิว | แบบหล่อ / แบบเชื่อม แบบพรีออกซิไดซ์ |
| สูงสุด โหลด | มากถึง 500 กก. (ขึ้นอยู่กับการออกแบบ) |
| การผลิต | การหล่อการลงทุนที่แม่นยำหรือการเชื่อมด้วยเลเซอร์/TIG |
| ขนาดมาตรฐาน (ยาว×กว้าง×สูง) | 600 × 600 × H มม. (กำหนดเองได้) |
| อายุการใช้งานที่คาดหวัง | รอบคาร์บูไรซิ่ง 300–500 (พร้อมการบำรุงรักษาที่เหมาะสม) |
| วัสดุ test certificate (MTC) included with every FH® heat treatment baskets | |
เหตุใดจึงเลือกตะกร้าบำบัดความร้อน FH® 1.4849
1. ออกแบบมาสำหรับความต้องการเตาแบบหลายห้อง
เตาเผาแบบหลายห้อง (การดับแบบปิดผนึก คาร์บูไรซิ่ง คาร์บอนไดออกไซด์) ทำให้เกิดความเครียดจากความร้อนและสารเคมีอย่างรุนแรง โดยให้ความร้อนซ้ำที่ 950°C ตามด้วยการดับน้ำมัน บวกกับบรรยากาศที่อุดมด้วยคาร์บอนที่รุนแรง ตะกร้าบำบัดความร้อน FH® 1.4849 ได้รับการกำหนดสูตรและมีโครงสร้างโดยเฉพาะเพื่อให้อยู่รอดในสภาวะเหล่านี้
2. เหนือกว่า 310S / 314
| คุณสมบัติ | 310S | 1.4849 | การปรับปรุง |
| ความแรงของการคืบคลานที่ 1,000°C | พื้นฐาน | 40% | สูงกว่า |
| ความต้านทานต่อการเกิดออกซิเดชัน | ดี | ยอดเยี่ยม | อายุยืนยาวขึ้น |
| ต่อต้านการเกิดคาร์บูไรเซชัน | ปานกลาง | สูง | การดูดซึมคาร์บอนน้อยลง |
| วงจรชีวิตทั่วไป | 150-200 | 300-500 | ยาวขึ้น 2 เท่า |
3. คุณภาพงานเชื่อมและงานหล่อที่คุณวางใจได้
- การหล่อการลงทุน: พื้นผิวเรียบไม่มีความเครียดที่คมชัด
- การเชื่อมด้วยเลเซอร์-TIG แบบไฮบริด: การเจาะทะลุเต็มที่ โซนที่ได้รับผลกระทบจากความร้อนน้อยที่สุด
- การตรวจสอบด้วยภาพและมิติ 100% ก่อนจัดส่ง
4. คำแนะนำที่สมจริงและซื่อสัตย์
เราไม่สัญญาว่า "ตลอดไป" เรารับประกันประสิทธิภาพที่คาดการณ์และทำซ้ำได้พร้อมการบำรุงรักษาที่เหมาะสม และต้นทุนต่อรอบที่ต่ำกว่าทางเลือกเกรดต่ำกว่า
การใช้งาน
- เตาดับแบบปิดผนึก (SQF)
- สายการเติมคาร์บูไรซิ่งเป็นชุด
- คาร์บอนไดออกไซด์
- การป้องกันบรรยากาศแข็งตัว
- ชิ้นส่วน: เกียร์ เพลา แบริ่ง แหวน ตัวยึด ส่วนประกอบระบบส่งกำลังของยานยนต์
ตารางเกรดวัสดุ:
| เหล็กทนความร้อน | |||||||||||||
| / | กิกะไบต์ | ดิน | มาตรฐาน ASTM | JIS | องค์ประกอบทางเคมี (%) | อุณหภูมิการทำงานสูงสุด | |||||||
| C | Si | มน | Cr | Ni | NB/CB | โม | อื่นๆ | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | เอชดี | SCH11 | 0.30 - 0.50 น น น น น น น | ≤2.00 | ≤1.00 | 24.00 - 28.00 น น น | 04.00 - 06.00 น | - | ≤0.50 | - | 1,050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | เอชเอฟ | SCH12 | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 19.00 - 23.00 น น | 8.00 - 12.00 น | - | ≤0.50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | เขา | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 น น | 8.00 - 11.00 น | - | - | - | 1,050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | ฮฮ | SCH13 | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 24.00 - 27.00 น | 11.00 - 14.00 น | - | ≤0.50 | - | 1,050 ℃ |
| 5 | ZG30Cr28Ni16 | - | สวัสดี | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 น น | 14.00 - 18.00 น | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | ฮ่องกง | SCH21 | 0.30 - 0.50 น น น น น น น | ≤1.75 | ≤1.50 | 23.00 - 27.00 น น | 19.00 - 22.00 น | - | ≤0.50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | ฮ | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 น น | 23.00 - 27.00 น น | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | หู | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 น | 37.00 - 41.00 น | - | - | - | 1,020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 น น | 33.00 - 37.00 น น น | - | ≤0.50 | - | 1,000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | เอชพีCb | SCH24Nb | 0.30 - 0.50 น น น น น น น | ≤2.00 | ≤2.00 | 24.00 - 28.00 น น น | 33.00 - 37.00 น น น | 0.80 - 1.80 | ≤0.50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 18.00 - 21.00 น | 36.00 - 39.00 น | 1.20- 1.80 | ≤0.50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 23.00 - 25.00 น น | 23.00 - 25.00 น น | 0.80 - 1.80 | ≤0.50 | - | 1,050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 น น น น น | ≤2.00 | 24.00 - 28.00 น น น | 33.00 - 37.00 น น น | - | ≤0.50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 น น น น | ≤2.00 | 19.00 - 21.00 น | 31.00 - 33.00 น | 0.50 - 1.50 น น น น | ≤0.50 | - | 1,050 ℃ |
| 15 | ZG45Cr12Ni60 | - | ฮ.ว | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 น | 58.00 - 62.00 น | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 น น | 64.00 - 68.00 น | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 น | ≤1.50 | 27.00 - 30.00 น น | ≤1.00 | ≤0.50 | ≤0.50 | โค:48.0 - 52.0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 น น น น | 0.50 - 1.50 น น น น | 27.00 - 29.00 น | - | 1.50 - 2.50 น | ≤0.50 | โค:48.0 - 52.0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 02.00 น | ≤1.50 | 27.00 - 30.00 น น | 47.00 - 50.00 น | - | ≤0.50 | กว้าง:4.0 - 5.5 | 1200 ℃ |

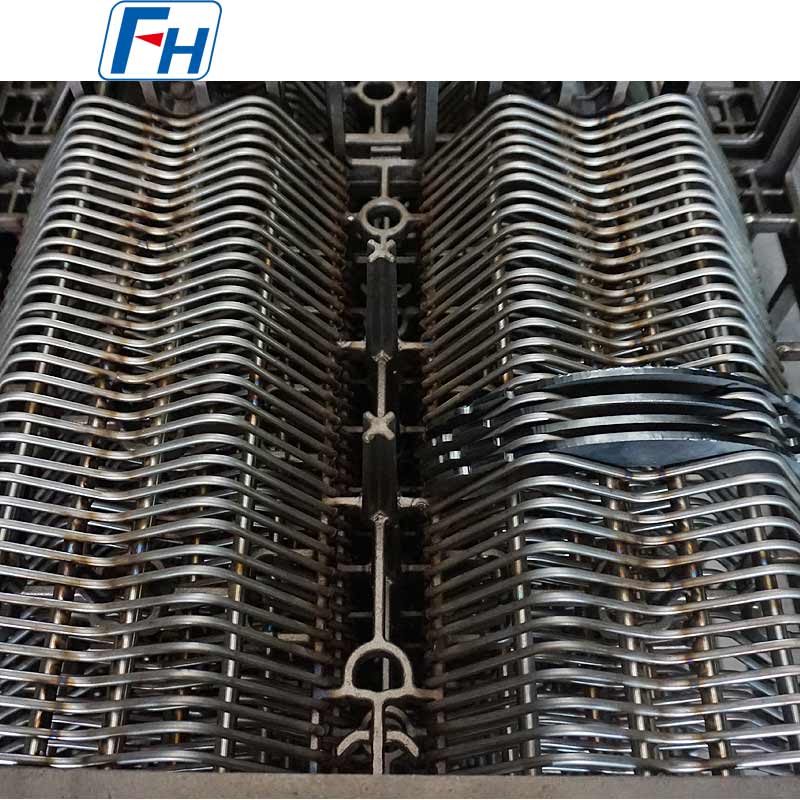

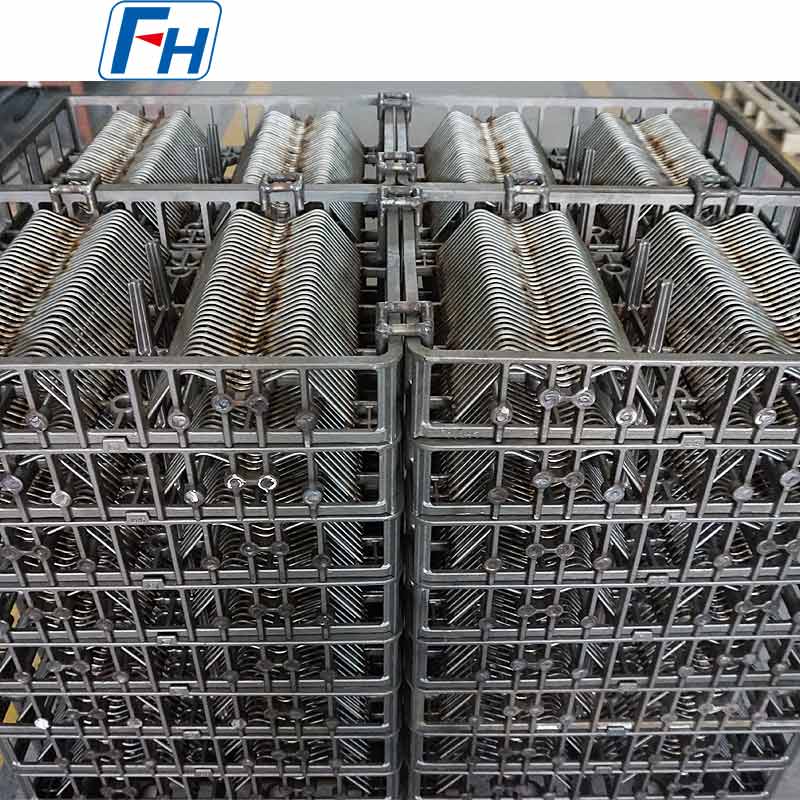

ภาพถ่ายของแท้ของตะกร้าบำบัดความร้อน FH®
ขั้นตอนการสั่งซื้อ
- ระบุ ID เตาหลอม ขนาดชิ้นส่วน และน้ำหนักแบทช์สูงสุด
- ทีมงาน FH® เสนอเค้าโครง 3 มิติและการคำนวณน้ำหนักบรรทุก
- ยืนยันการเคลือบ (มาตรฐานหรือป้องกันการติด)
- การผลิต: 10-15 วันทำการสำหรับขนาดที่กำหนดเอง
- การจัดส่งประกอบด้วย MTC ภาพถ่ายการตรวจสอบการเชื่อม และคู่มือการใช้งานครั้งแรก
คำถามที่พบบ่อย:
คำถามที่ 1: ตะกร้าบำบัดความร้อน FH® 1.4849 ใช้งานได้นานเท่าใดในเตาเผาแบบหลายห้องที่ใช้คาร์บอน
ตอบ: โดยปกติแล้ว 300–500 รอบโดยมีการบำรุงรักษาอย่างเหมาะสม (การทำความสะอาดเป็นประจำ ไม่มีการบรรทุกมากเกินไป) นี่คืออายุการใช้งานประมาณ 2 เท่าของตะกร้า 310S ภายใต้สภาวะเดียวกัน อายุการใช้งานจริงขึ้นอยู่กับอุณหภูมิในการทำงาน บรรยากาศ ความรุนแรงของการดับ และน้ำหนักบรรทุก
คำถามที่ 2: ฉันจะทำความสะอาดและบำรุงรักษาตะกร้าบำบัดความร้อนได้อย่างไร
ตอบ: การระเบิดด้วยเม็ดบีดเบา ๆ (เม็ดแก้ว ≤0.3 MPa) ทุกๆ 50–80 รอบ เพื่อขจัดเขม่าคาร์บอนและตะกรันที่หลวม สำหรับการสะสมคาร์บอนจำนวนมาก ให้ใช้วงจรการเผาไหม้ที่มีการควบคุม (800°C ในอากาศ) ตามด้วยการพ่นไฟ อย่าใช้แปรงเหล็กคาร์บอนหรือการเจียรหนัก
คำถามที่ 3: ตะกร้าอบความร้อนจะบิดเบี้ยวหรือลดลงที่อุณหภูมิ 950–1050°C หรือไม่
ตอบ: น้อยที่สุด ตะกร้า FH® 1.4849 มีโครงและเป้าเสื้อที่ได้รับการปรับแต่งโดย FEA การเสียรูปของการคืบทั่วไปคือ <3 มม. ต่อความยาว 500 มม. หลังจาก 300 รอบ การบรรทุกเกินพิกัด เกิน 1,050°C หรือการช็อกจากความร้อนอย่างรวดเร็วนอกการดับปกติจะเร่งการบิดเบี้ยว
คำถามที่ 4: คุณเสนอขนาดที่กำหนดเองสำหรับเตาเผาแบบหลายห้องเฉพาะของฉันหรือไม่
ก. ใช่. FH® เชี่ยวชาญเรื่องตะกร้าสั่งทำพิเศษ ส่งแบบร่างเตาเผาของคุณมาให้เรา (หรือให้เราวัดภาคสนาม) ภาพถ่ายชิ้นส่วน และรายละเอียดรอบการทำงาน เราจะจัดทำแบบร่าง CAD และการจำลองโหลดก่อนการผลิต
Q5: การรับประกันของคุณคืออะไรและคุณมีใบรับรองวัสดุหรือไม่?
A: 12 เดือนสำหรับข้อบกพร่องในการผลิต (รอยแตกจากการเชื่อม/การหล่อ ข้อบกพร่องของวัสดุ) การเกิดคาร์บูไรเซชันที่พื้นผิวปกติ การคืบคลานอย่างค่อยเป็นค่อยไป และความล้าจากความร้อน ถือเป็นการสึกหรอ - ไม่ครอบคลุม ทุกตะกร้ามาพร้อมกับใบรับรองการทดสอบ 1.4849 โรงงาน (MTC)
