FH® ระบบฟิกซ์เจอร์รักษาความร้อนอเนกประสงค์
ประโยชน์ที่สำคัญ
- ความคล่องตัวหลายกระบวนการ
เหมาะสำหรับการชุบแข็ง การแบ่งเบาบรรเทา การหลอม การทำให้คาร์บูไรซิ่ง คาร์บอนไดออกไซด์ และไนไตรด์ - ระบบเดียวครอบคลุมการใช้งานที่หลากหลาย - ความเข้ากันได้ของเตาสากล
ออกแบบมาเพื่อให้พอดีกับเตาแบบกล่อง เตาหลุม เตาก้นรถ และเตาระฆัง มีทั้งขนาดมาตรฐานและแบบกำหนดเอง - การก่อสร้างที่ทนทาน
การเชื่อมหรือการหล่อที่แม่นยำด้วยการออกแบบที่คลายความเครียด – ต้านทานความล้าจากความร้อน การคืบคลาน และการโจมตีจากบรรยากาศ - การทำงานที่สะอาด
พื้นผิวเรียบและรูปทรงที่ได้รับการปรับปรุงช่วยลดขนาดและการปนเปื้อนของชิ้นส่วน – ลดการทำความสะอาดหลังการบำบัดให้เหลือน้อยที่สุด - การกำหนดค่าที่ปรับแต่งได้
ถาด ตะกร้า ตะแกรง ชั้นวาง อุปกรณ์แขวน และรังเฉพาะชิ้นส่วน สร้างขึ้นตามความต้องการของคุณ
กลุ่มผลิตภัณฑ์
| ประเภท | ดีที่สุดสำหรับ | คุณสมบัติที่สำคัญ |
| ถาดฐาน | ชิ้นส่วนขนาดเล็ก น็อต โบลท์ แหวนรอง | ก้นแข็งหรือมีรู ขอบยกขึ้น |
| ตะกร้าวางซ้อนกันได้ | เกียร์ เพลา แหวน ชิ้นส่วนขนาดกลาง | ตะแกรงเปิด ซ้อนฟุต เสริมมุม |
| เปิดกริด | ชิ้นส่วนขนาดใหญ่ ดาย บล็อก | การไหลของก๊าซสูงสุด, แบริ่งรับน้ำหนักมาก |
| ราวแขวน | เพลายาว ท่อ แท่ง | แนวตั้ง จุดแขวนหลายจุด |
| รังเฉพาะบางส่วน | รูปร่างแปลกตา ผนังบาง ชิ้นส่วนละเอียดอ่อน | กระเป๋าแบบกำหนดเอง จุดสัมผัสน้อยที่สุด |
ข้อมูลจำเพาะทางเทคนิค
| อุณหภูมิในการทำงาน ช่วง | 150°C – 1150°C (ขึ้นอยู่กับวัสดุ) |
| ตัวเลือกวัสดุ | เหล็กกล้าคาร์บอน 310S, 1.4828, 1.4849, โลหะผสม นิ-base |
| ความสามารถในการรับน้ำหนัก | 10 กก. – 2,000 กก. (ขึ้นอยู่กับการออกแบบ) |
| ความเข้ากันได้ของเตา | กล่อง,หลุม,ก้นรถ,กริ่ง,หมุน |
| การผลิต | การเชื่อมที่แม่นยำหรือการหล่อการลงทุน |
| การตกแต่งพื้นผิว | แบบเชื่อม / พรีออกซิไดซ์ / ยิงระเบิด |
| เวลานำ (มาตรฐาน) | 7-15 วันทำการ |
| เวลานำ (กำหนดเอง) | 10–25 วันทำการ |
| เวลานำ (กำหนดเอง) | 10–25 วันทำการ |
| ใบรับรองการทดสอบวัสดุ (MTC) รวมอยู่ในฟิกซ์เจอร์ FH® ทุกตัว | |
เหตุใดจึงเลือกฟิกซ์เจอร์การรักษาความร้อนอเนกประสงค์ FH®
1. ซัพพลายเออร์รายเดียว โซลูชั่นที่สมบูรณ์
ไม่จำเป็นต้องจัดหาอุปกรณ์ติดตั้งที่แตกต่างจากซัพพลายเออร์หลายราย FH® มอบทุกสิ่งที่คุณต้องการสำหรับแผนกบำบัดความร้อนของคุณ ตั้งแต่ถาดชิ้นส่วนขนาดเล็กไปจนถึงตะกร้าที่มีน้ำหนักมากและรังแบบสั่งทำพิเศษ
2. คำแนะนำในการเลือกวัสดุ
| วัสดุ | อุณหภูมิสูงสุด | ดีที่สุดสำหรับ |
| เหล็กกล้าคาร์บอน | 450°ซ | การแบ่งเบาบรรเทาอุณหภูมิต่ำ การใช้งานที่คำนึงถึงต้นทุน |
| 310S | 950°ซ | การชุบแข็งทั่วไป คาร์บูไรซิ่ง |
| 1.4837 | 1,000°C | การหลอมที่อุณหภูมิสูงป้องกันการเกิดคาร์บูไรเซชันได้ดี |
| 1.4849 | 1100°ซ | บรรทุกหนัก รอบที่ยาวนาน บรรยากาศที่ดุดัน |
| โลหะผสม Ni-เบส | 1200°ซ | อุณหภูมิที่สูงมาก การปัดฝุ่นโลหะอย่างรุนแรง |
3. คุณสมบัติการออกแบบที่สำคัญ
| คุณสมบัติ | ผลประโยชน์ |
| รอยเชื่อมเรียบเนียนไร้ตะกรัน | ไม่มีความเสียหายต่อชิ้นส่วน มีการยึดเกาะของขนาดน้อยที่สุด |
| มุมโค้งมน | ลดความเข้มข้นของความเครียด ป้องกันการแตกร้าว |
| จุดรับน้ำหนักเสริม | วัสดุพิเศษในบริเวณที่มีการสึกหรอสูง |
| พื้นที่เปิดโล่งที่ปรับให้เหมาะสม | สมดุลระหว่างความแรงและการไหลของแก๊ส |
| คุณสมบัติการซ้อน | การจัดตำแหน่งที่สม่ำเสมอไม่มีการให้ทิป |
4. คุณภาพที่คุณเชื่อถือได้
- การตรวจสอบมิติ 100% ก่อนจัดส่ง
- การทดสอบการเจาะรอยเชื่อมบนข้อต่อที่สำคัญ
- ใบรับรองวัสดุเพื่อการตรวจสอบย้อนกลับอย่างเต็มรูปแบบ
- โรงงานได้รับการรับรองมาตรฐาน ISO 9001:2021
การใช้งาน
กระบวนการ:
- การชุบแข็ง/การชุบแข็ง
- การแบ่งเบาบรรเทา
- การหลอม / Spheroidizing
- คาร์บูไรซิ่ง / คาร์บอนไนไตรด์
- แก๊ส / พลาสมาไนไตรดิ้ง
- คลายเครียด
- โซลูชั่นการรักษา
อะไหล่:
- เกียร์ เพลา แบริ่ง
- ตัวยึด (โบลท์, น็อต, แหวนรอง)
- สปริง คลิป รีเทนเนอร์
- แม่พิมพ์ แม่พิมพ์ เครื่องมือ
- แหวน บูช ปลอกแขน
- การหล่อการตีขึ้นรูป
- ท่อยาว แท่ง แท่ง
- ส่วนประกอบเล็กๆ ที่ละเอียดอ่อน
ประเภทเตา:
- เตากล่อง
- เตาหลุม / เตาหลุมชนิดดี
- เตาก้นรถ
- เตาระฆัง
- เตาเตาโรตารี
ตารางเกรดวัสดุ:
| เหล็กทนความร้อน | |||||||||||||
| / | กิกะไบต์ | ดิน | มาตรฐาน ASTM | JIS | องค์ประกอบทางเคมี (%) | อุณหภูมิการทำงานสูงสุด | |||||||
| C | ศรี | มน | Cr | Ni | NB/CB | โม | อื่นๆ | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | เอชดี | SCH11 | 0.30 - 0.50 น น น น น น น | ≤2.00 | ≤1.00 | 24.00 - 28.00 น น น | 04.00 - 06.00 น | - | ≤0.50 | - | 1,050 ℃ |
| 2 | ZG40Cr22Ni10 | 1.4826 | เอชเอฟ | SCH12 | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 19.00 - 23.00 น น | 8.00 - 12.00 น | - | ≤0.50 | - | 950 ℃ |
| 3 | ZG30Cr28Ni10 | - | เขา | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 น น | 8.00 - 11.00 น | - | - | - | 1,050 ℃ |
| 4 | ZG40Cr25Ni12 | 1.4837 | ฮฮ | SCH13 | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 24.00 - 27.00 น | 11.00 - 14.00 น | - | ≤0.50 | - | 1,050 ℃ |
| 5 | ZG30Cr28Ni16 | - | สวัสดี | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 น น | 14.00 - 18.00 น | - | - | - | 1100 ℃ |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | ฮ่องกง | SCH21 | 0.30 - 0.50 น น น น น น น | ≤1.75 | ≤1.50 | 23.00 - 27.00 น น | 19.00 - 22.00 น | - | ≤0.50 | - | 1100 ℃ |
| 7 | ZG30Cr20Ni25 | - | ฮ | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 น น | 23.00 - 27.00 น น | - | - | - | 1100 ℃ |
| 8 | ZG40Cr19Ni39 | 1.4865 | หู | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 น | 37.00 - 41.00 น | - | - | - | 1,020 ℃ |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 น น | 33.00 - 37.00 น น น | - | ≤0.50 | - | 1,000 ℃ |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | เอชพีCb | SCH24Nb | 0.30 - 0.50 น น น น น น น | ≤2.00 | ≤2.00 | 24.00 - 28.00 น น น | 33.00 - 37.00 น น น | 0.80 - 1.80 | ≤0.50 | - | 1100 ℃ |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 18.00 - 21.00 น | 36.00 - 39.00 น | 1.20- 1.80 | ≤0.50 | - | 1100 ℃ |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 น น น น น น น | 1.00 - 2.50 น น น น น | ≤2.00 | 23.00 - 25.00 น น | 23.00 - 25.00 น น | 0.80 - 1.80 | ≤0.50 | - | 1,050 ℃ |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 น น น น น | ≤2.00 | 24.00 - 28.00 น น น | 33.00 - 37.00 น น น | - | ≤0.50 | - | 1100 ℃ |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 น น น น | ≤2.00 | 19.00 - 21.00 น | 31.00 - 33.00 น | 0.50 - 1.50 น น น น | ≤0.50 | - | 1,050 ℃ |
| 15 | ZG45Cr12Ni60 | - | ฮ.ว | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 น | 58.00 - 62.00 น | - | - | - | 1100 ℃ |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 น น | 64.00 - 68.00 น | - | - | - | 1100 ℃ |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 น | ≤1.50 | 27.00 - 30.00 น น | ≤1.00 | ≤0.50 | ≤0.50 | โค:48.0 - 52.0 | 1200 ℃ |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 น น น น | 0.50 - 1.50 น น น น | 27.00 - 29.00 น | - | 1.50 - 2.50 น | ≤0.50 | โค:48.0 - 52.0 | 1200 ℃ |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 02.00 น | ≤1.50 | 27.00 - 30.00 น น | 47.00 - 50.00 น | - | ≤0.50 | กว้าง:4.0 - 5.5 | 1200 ℃ |

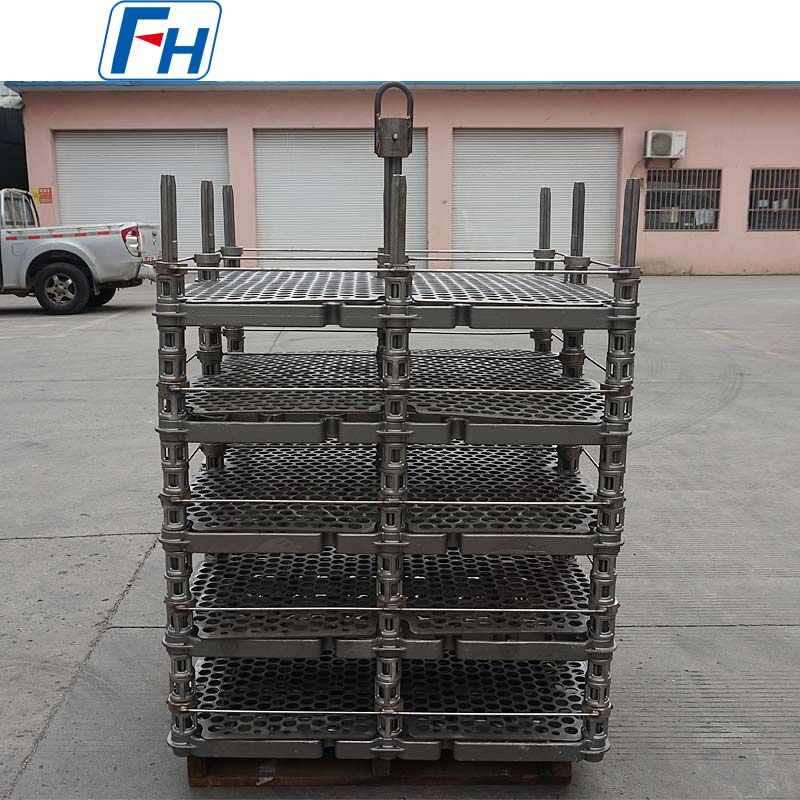

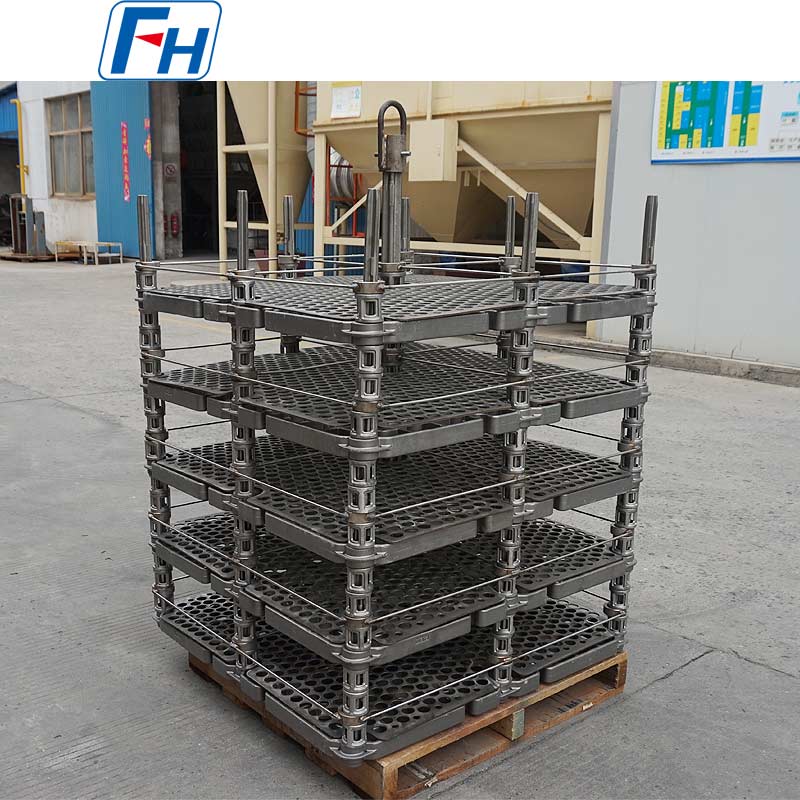

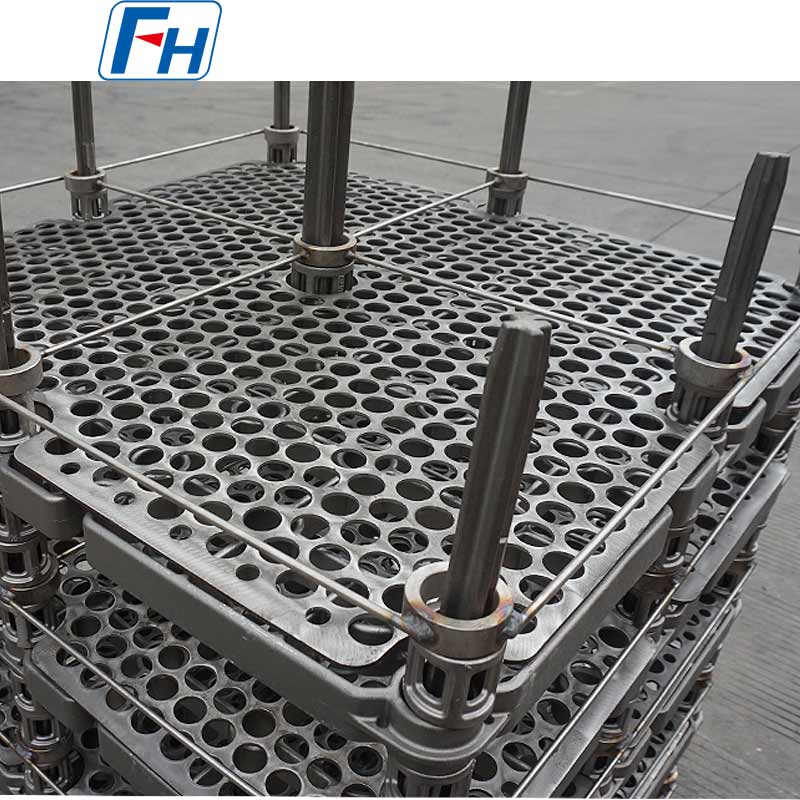

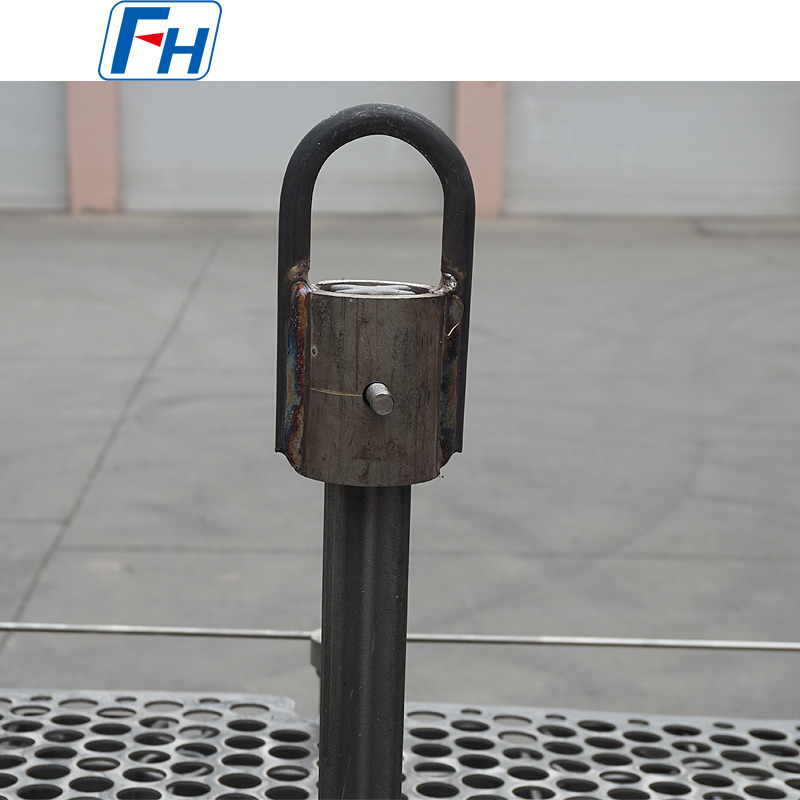

ภาพถ่ายของแท้ของฟิกซ์เจอร์การบำบัดความร้อน FH®
ขั้นตอนการสั่งซื้อ
1. บอกเราว่าคุณ:
- ประเภทเตาและขนาดภายใน
- รูปร่าง ขนาด และน้ำหนักของชิ้นงาน
- อุณหภูมิและบรรยากาศในกระบวนการ
- ประเภทอุปกรณ์ติดตั้งที่ต้องการ (ถาด ตะกร้า ตะแกรง ชั้นวาง ฯลฯ)
2. FH® แนะนำ:
- เกรดวัสดุที่เหมาะสมที่สุด
- การออกแบบและการกำหนดค่าฟิกซ์เจอร์
- ปริมาณที่ต้องการต่อโหลดของเตาหลอม
3. เราให้บริการ:
- เขียนแบบ CAD เพื่อขออนุมัติ
- การคำนวณโหลด
- ราคาและระยะเวลารอคอย
4. การผลิตและการส่งมอบ
5. รวม: MTC รายงานการตรวจสอบ คู่มือการดูแล
คำถามที่พบบ่อย:
คำถามที่ 1: FH® มีฟิกซ์เจอร์รักษาความร้อนประเภทใดบ้าง
ตอบ: FH® นำเสนอผลิตภัณฑ์ครบวงจร: ถาดรองฐาน ตะกร้าแบบวางซ้อนได้ ตะแกรงแบบเปิด ชั้นแขวน และอุปกรณ์ติดตั้งการรักษาความร้อนเฉพาะชิ้นส่วนแบบกำหนดเอง เราครอบคลุมกระบวนการบำบัดความร้อนทั่วไปทั้งหมด รวมถึงการชุบแข็ง การแบ่งเบาบรรเทา การหลอม การทำให้คาร์บอน และไนไตรด์
คำถามที่ 2: ฉันจะเลือกวัสดุที่เหมาะสมสำหรับอุปกรณ์ติดตั้งของฉันได้อย่างไร
ตอบ: ขึ้นอยู่กับปัจจัย 3 ประการ:
- อุณหภูมิในการทำงาน – อุณหภูมิที่สูงขึ้นต้องใช้โลหะผสมเกรดที่สูงกว่า
- บรรยากาศ – การเติมคาร์บูไรซิ่งและไนไตรด์ต้องการวัสดุที่ต้านทานมากขึ้น
- งบประมาณ – เหล็กกล้าคาร์บอนมีราคาถูกที่สุดแต่จำกัดอยู่ที่อุณหภูมิต่ำ
FH® ให้คำแนะนำในการเลือกวัสดุฟรีตามกระบวนการเฉพาะของคุณ
คำถามที่ 3: FH® สามารถสร้างส่วนจับยึดแบบกำหนดเองสำหรับชิ้นส่วนที่มีรูปร่างแปลก ๆ ได้หรือไม่?
ตอบ: ใช่ ประเพณีคือความพิเศษของเรา เราออกแบบรังและตัวยึดเฉพาะชิ้นส่วนสำหรับรูปทรงที่ซับซ้อน ผนังบาง หรือส่วนประกอบที่ละเอียดอ่อน ส่งแบบร่างหรือตัวอย่างชิ้นส่วนมาให้เรา เราจะเสนอการออกแบบที่เหมาะสมที่สุด
Q4: คุณมีอุปกรณ์จับยึดทั้งแบบเชื่อมและแบบหล่อหรือไม่?
ก. ใช่. ฟิกซ์เจอร์แบบเชื่อมเหมาะสำหรับการใช้งานส่วนใหญ่ คุ้มต้นทุนและผลิตได้รวดเร็ว ฟิกซ์เจอร์แบบหล่อจะดีกว่าสำหรับรูปทรงที่ซับซ้อน จุดรับน้ำหนักมาก หรือเมื่อจำเป็นต้องมีการก่อสร้างที่ไร้รอยต่อ เราขอแนะนำตัวเลือกที่ดีที่สุดสำหรับความต้องการของคุณ
Q5: ปริมาณการสั่งซื้อขั้นต่ำของคุณคือเท่าไร?
A: MOQ คือ 1 ชิ้นสำหรับการออกแบบมาตรฐาน สำหรับการติดตั้งแบบกำหนดเอง โดยทั่วไปขั้นต่ำจะอยู่ที่ 1–2 ชิ้นสำหรับการทดลองใช้ เราขอแนะนำให้ลูกค้าที่ใช้บริการเป็นครั้งแรกสั่งซื้อในปริมาณเล็กน้อยเพื่อตรวจสอบความถูกต้อง
Q6: คุณมีใบรับรองวัสดุหรือไม่?
ก. ใช่. ฟิกซ์เจอร์ FH® ทุกตัวมาพร้อมกับใบรับรองการทดสอบวัสดุ (MTC) ที่ยืนยันเกรดและองค์ประกอบ รายงานการตรวจสอบการเชื่อมสามารถขอได้
คำถามที่ 7: ฉันสามารถใช้ฟิกซ์เจอร์เดียวกันสำหรับกระบวนการที่แตกต่างกันได้หรือไม่
ตอบ: ใช่ในหลายกรณี อย่างไรก็ตาม เราแนะนำให้ใช้ฟิกซ์เจอร์เฉพาะเมื่อสลับระหว่างบรรยากาศที่รุนแรง (เช่น การเติมคาร์บอนเป็นไนไตรด์) เนื่องจากการปนเปื้อนข้ามสามารถเร่งการสึกหรอได้ สำหรับวัตถุประสงค์ทั่วไป (การชุบแข็ง) ฟิกซ์เจอร์เดียวกันก็ใช้ได้
Q8: การรับประกันของคุณคืออะไร?
A: 12 เดือนกับข้อบกพร่องในการผลิต (รอยเชื่อม, ข้อบกพร่องในการหล่อ, ข้อบกพร่องของวัสดุ) ไม่ครอบคลุมถึงการสึกหรอตามปกติ รวมถึงการคืบคลาน ความล้าจากความร้อน และการโจมตีต่อบรรยากาศ ซึ่งคาดว่าจะเกิดขึ้นเมื่อเวลาผ่านไป อุปกรณ์ติดตั้งทั้งหมดได้รับการตรวจสอบก่อนจัดส่ง
