ภาพรวมผลิตภัณฑ์
โลหะผสมFH® ผลิตท่อแผ่รังสีชนิด W แบบกำหนดเองสำหรับเตาบำบัดความร้อนทางอุตสาหกรรม ออกแบบมาเพื่อการใช้งานทำความร้อนทางอ้อมที่ต้องการการถ่ายเทความร้อนที่เสถียร ทนต่ออุณหภูมิสูง และความน่าเชื่อถือของโครงสร้างในระยะยาว
ท่อกระจายรังสีรูปตัว W นี้ผลิตจากโลหะผสมทนความร้อน HT โดยมีขนาดโดยรวม 1860 × 610 มม. โครงสร้าง W แบบหลายรอบให้พื้นผิวการแผ่รังสีที่มีประสิทธิภาพขนาดใหญ่ภายในพื้นที่เตาเผาที่ค่อนข้างเล็ก ทำให้เหมาะสำหรับเตาเผาอุตสาหกรรมที่ต้องการความร้อนที่มีประสิทธิภาพและสม่ำเสมอ
ท่อส่งรังสีแต่ละท่อสามารถผลิตได้ตามขนาดเตาเผาของลูกค้า การจัดเรียงหัวเผา การออกแบบหน้าแปลน เส้นผ่านศูนย์กลางท่อ และสภาพการทำงาน

ข้อมูลจำเพาะของผลิตภัณฑ์

ขนาด วัสดุ เส้นผ่านศูนย์กลางท่อ และโครงสร้างหน้าแปลนแบบกำหนดเองมีให้เลือกตามแบบหรือสภาพการทำงานของเตาเผา

หลอด Radiant ชนิด W คืออะไร?
ท่อกระจายรังสีชนิด W เป็นส่วนประกอบให้ความร้อนจากเตาเผาทางอ้อม ซึ่งประกอบด้วยส่วนของท่อตรงหลายส่วนเชื่อมต่อกันผ่านการโค้งกลับเพื่อสร้างทางเดินก๊าซรูปตัว W
ในระหว่างการทำงานของเตาเผา ก๊าซเผาไหม้ร้อนจะไหลผ่านทางเดินภายในของท่อแผ่รังสี ความร้อนจะถูกส่งผ่านผนังท่อโลหะผสมทนความร้อนและแผ่เข้าสู่ห้องเตาเผาโดยไม่ให้ก๊าซที่เผาไหม้สัมผัสกับชิ้นงานโดยตรง
การออกแบบนี้มักใช้เมื่อบรรยากาศของเตาเผาหรือพื้นผิวของผลิตภัณฑ์จำเป็นต้องแยกออกจากผลิตภัณฑ์ที่เผาไหม้
เมื่อเปรียบเทียบกับการออกแบบแบบตรงหรือแบบ U ที่เรียบง่ายกว่า รูปแบบ W สามารถให้พื้นผิวที่แผ่รังสีได้มากขึ้นภายในห้องเตาเผาที่มีอยู่

คุณสมบัติที่สำคัญของท่อ Radiant ประเภท HT W ของเรา
โครงสร้างโลหะผสมทนความร้อน HT
ท่อผลิตจากโลหะผสมทนความร้อนเกรด HT ซึ่งได้รับการคัดเลือกสำหรับสภาพแวดล้อมเตาเผาที่มีอุณหภูมิสูง
วัสดุนี้ให้ความต้านทานที่ดีต่อ:

• ออกซิเดชันที่อุณหภูมิสูง

• วงจรการทำความร้อนและความเย็นซ้ำๆ

• การเปลี่ยนรูปเนื่องจากความร้อน

• การโจมตีบรรยากาศเตาหลอม

• บริการอุณหภูมิสูงในระยะยาว


การเลือกใช้วัสดุยังสามารถปรับได้ตามอุณหภูมิเตาเผา บรรยากาศ และอายุการใช้งานที่คาดหวัง

พื้นผิวทำความร้อนแบบแผ่รังสีขนาดใหญ่
โครงสร้างรูปตัว W สร้างส่วนทำความร้อนหลายส่วนภายในชุดท่อส่งรังสีชุดเดียว
ซึ่งจะช่วยเพิ่มพื้นผิวที่แผ่รังสีที่มีอยู่และช่วยให้นักออกแบบเตาเผาสามารถใช้ห้องทำความร้อนได้อย่างมีประสิทธิภาพ
โครงสร้างขนาด 1860 × 610 มม. ที่แสดงไว้ที่นี่ผลิตขึ้นสำหรับการติดตั้งเตาเผาเฉพาะของลูกค้า

ออกแบบเฉพาะสำหรับการติดตั้งเตาหลอม
หลอด Radiant ไม่ใช่สินค้าโภคภัณฑ์มาตรฐาน
ปกติขนาดจะต้องตรงกับขนาดที่มีอยู่:

• ห้องเตา

• เครื่องเขียน

• ผู้พักฟื้น

• หน้าแปลนติดตั้ง

• ผนังเตา

• รองรับท่อ

• ข้อกำหนดการไหลของก๊าซ


FH® Alloy สามารถผลิตหลอดรังสี W ตามแบบร่าง 2 มิติ แบบจำลอง 3 มิติ หรือตัวอย่างทางกายภาพที่มีอยู่
หากลูกค้าไม่มีแบบร่างที่สมบูรณ์ ก็สามารถให้ข้อมูลการปฏิบัติงานสำหรับการประเมินทางวิศวกรรมได้เช่นกัน

การก่อสร้างเตาหลอมสำหรับงานหนัก

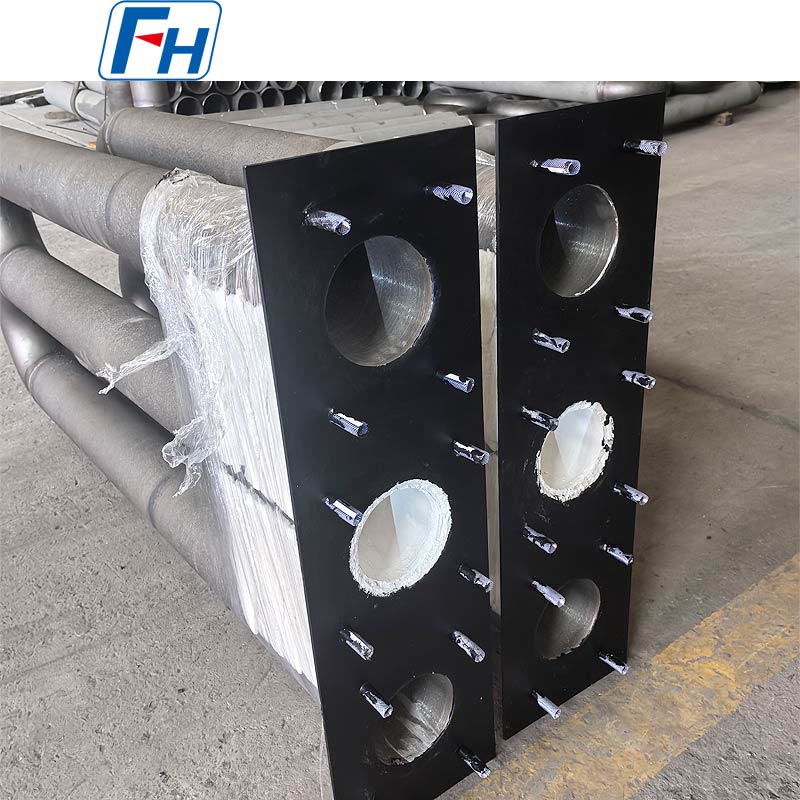

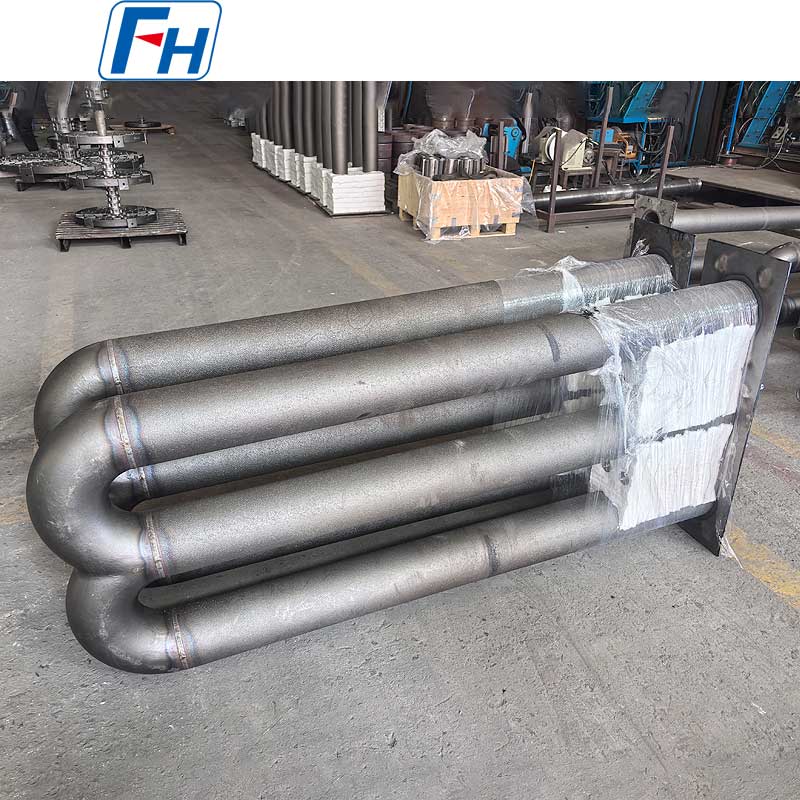

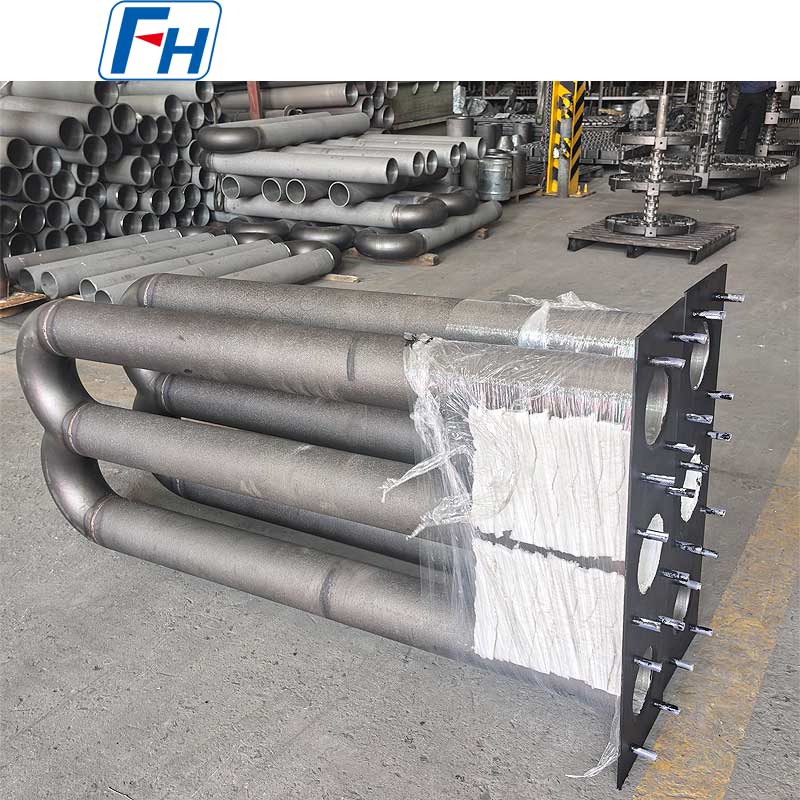

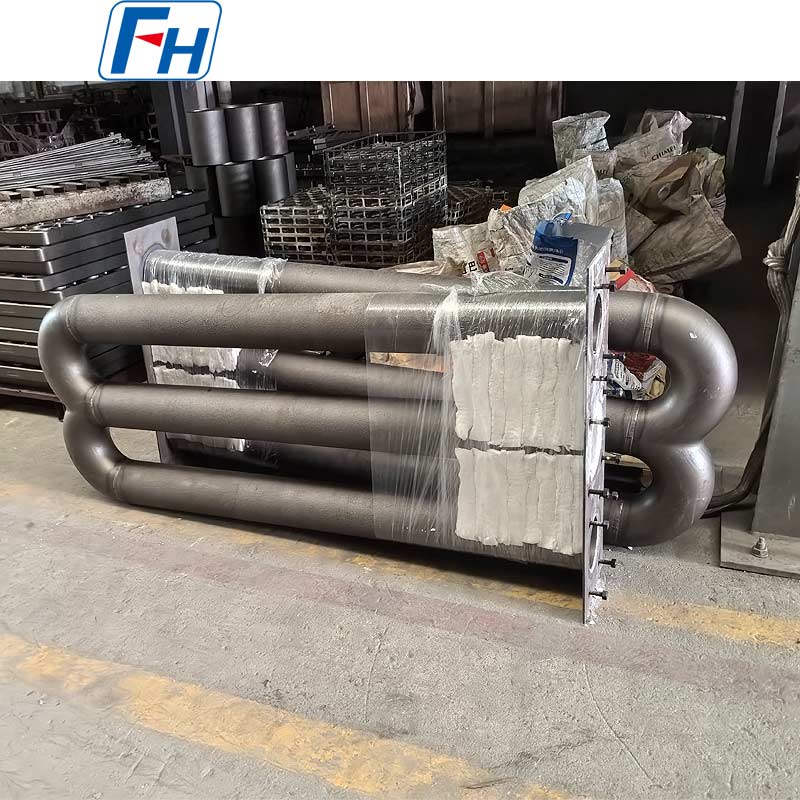

ท่อกระจายรังสี W ที่แสดงในรูปภาพผลิตภัณฑ์ใช้โครงสร้างหลายส่วนที่แข็งแกร่งพร้อมหน้าแปลนติดตั้งในตัว

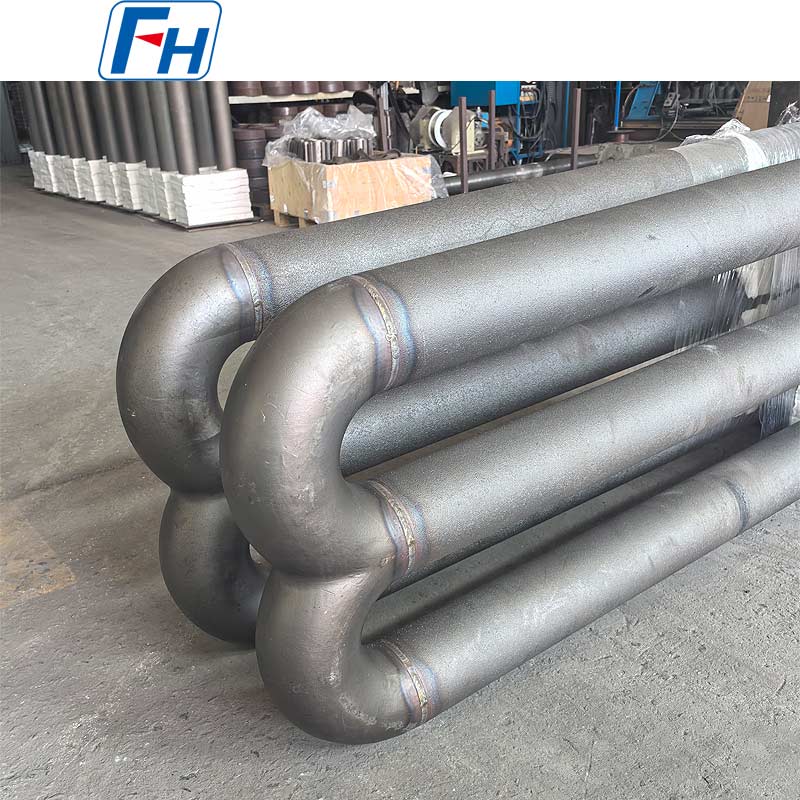

พื้นที่ที่สำคัญ เช่น การเชื่อมต่อท่อ ส่วนโค้งกลับ และส่วนเชื่อมต่อหน้าแปลนได้รับการผลิตขึ้นโดยคำนึงถึงความถูกต้องของมิติ เนื่องจากพื้นที่เหล่านี้มีความสำคัญเป็นพิเศษสำหรับการทำงานที่เชื่อถือได้ภายใต้การหมุนเวียนด้วยความร้อนซ้ำๆ

การใช้งานทั่วไป
ท่อกระจายรังสีชนิด FH® Alloy W สามารถใช้ในระบบทำความร้อนทางอุตสาหกรรมได้หลากหลาย รวมถึง:

• เตาบำบัดความร้อน

• เตาต่อเนื่อง

• เตาหลอม

• เตาคาร์บูไรซิ่ง

• เตาชุบแข็ง

• เตาเตาลูกกลิ้ง

• เตาทำความร้อนอุตสาหกรรม

• เตาป้องกันบรรยากาศ

• เตาแปรรูปโลหะ


เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความร้อนทางอ้อมและบรรยากาศเตาเผาที่มีการควบคุม

เหตุใดจึงใช้ HT Alloy สำหรับหลอด Radiant ของ Furnace
หลอด Radiant ต้องเผชิญกับสภาวะการทำงานที่รุนแรงอย่างต่อเนื่อง
ในระหว่างการให้บริการ ท่ออาจมีอุณหภูมิก๊าซภายในสูง อุณหภูมิเตาภายนอก การเกิดออกซิเดชัน และการขยายตัวและการหดตัวทางความร้อนซ้ำๆ
ดังนั้นวัสดุท่อส่งรังสีจะต้องมีความแข็งแรงเชิงกลมากกว่าอุณหภูมิห้อง
โลหะผสมทนความร้อน HT ได้รับการออกแบบสำหรับการใช้งานที่อุณหภูมิสูงและสามารถให้ความต้านทานต่อการเกิดออกซิเดชันและความเสถียรของโครงสร้างที่อุณหภูมิสูงซึ่งจำเป็นสำหรับส่วนประกอบเตาอุตสาหกรรม
อย่างไรก็ตาม ควรเลือกวัสดุที่ถูกต้องตามสภาพการใช้งานจริงเสมอ
FH® Alloy สามารถผลิตท่อเรเดียนท์ในเกรดโลหะผสมทนความร้อนต่างๆ โดยขึ้นอยู่กับ:
อุณหภูมิในการทำงาน · บรรยากาศเตา · ประเภทหัวเผา · ขนาดท่อ · วงจรการทำความร้อน · อายุการใช้งานที่คาดหวัง

การผลิตท่อ Radiant Tube แบบ W แบบกำหนดเอง
FH® Alloy มุ่งเน้นไปที่ส่วนประกอบของเตาหลอมแบบกำหนดเองมากกว่าเฉพาะผลิตภัณฑ์ขนาดมาตรฐานเท่านั้น
สำหรับหลอดรังสีชนิด W เราสามารถปรับแต่งได้:
การกำหนดค่าท่อ
มีประเภท W, ประเภท U, ประเภท I, ประเภท M, ประเภท P, ประเภทตรง และการออกแบบท่อรัศมีโค้งงอแบบพิเศษ
ขนาด
พารามิเตอร์ต่อไปนี้สามารถผลิตได้ตามรูปวาดของคุณ:

• ความยาวโดยรวม

• ความกว้างโดยรวม

• เส้นผ่านศูนย์กลางภายนอกของท่อ

• ความหนาของผนังท่อ

• ระยะห่างจากศูนย์กลาง

• รัศมีโค้งงอ

• ขนาดหน้าแปลน

• ตำแหน่งรูยึด


วัสดุ
สามารถจัดหาเกรดโลหะผสมทนความร้อนต่างๆ ได้ตามเงื่อนไขการทำงานและความต้องการของลูกค้า
โครงสร้างหน้าแปลนและการติดตั้ง
หน้าแปลน แผ่นยึด และโครงสร้างการเชื่อมต่อสามารถผลิตให้ตรงกับการติดตั้งเตาเผาที่มีอยู่ได้

การผลิตหลอด Radiant และการควบคุมคุณภาพ
เพื่อปรับปรุงความสม่ำเสมอของขนาดและความน่าเชื่อถือของการบริการ FH® Alloy จะควบคุมขั้นตอนการผลิตที่สำคัญของท่อส่งรังสีแบบกำหนดเองแต่ละท่อ
ขั้นตอนการผลิตและการตรวจสอบโดยทั่วไป ได้แก่:
วัสดุ preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
ขึ้นอยู่กับการออกแบบและข้อกำหนดของลูกค้า สามารถจัดเตรียมวัสดุหรือเอกสารการตรวจสอบคุณภาพเพิ่มเติมได้

ข้อมูลที่จำเป็นสำหรับใบเสนอราคา
หากต้องการใบเสนอราคาที่เร็วกว่านี้ โปรดส่งถึงเรา:

1. การวาดภาพหลอด Radiant

2. เส้นผ่านศูนย์กลางภายนอกของท่อ and wall thickness

3. ขนาดโดยรวม

4. วัสดุ specification

5. อุณหภูมิในการทำงาน

6. บรรยากาศเตา

7. เครื่องเขียน type

8. ปริมาณที่ต้องการ


หากไม่มีแบบร่างที่สมบูรณ์ คุณสามารถส่งภาพถ่ายของท่อรังสีที่มีอยู่พร้อมกับขนาดหลักและสภาพการทำงานของเตาเผามาให้เรา
ทีมวิศวกรของเราสามารถประเมินข้อมูลก่อนการผลิตได้

เหตุใดจึงเลือกโลหะผสมFH®
FH® Alloy เชี่ยวชาญในการผลิตส่วนประกอบเตาโลหะผสมทนความร้อนสำหรับการใช้งานด้านความร้อนทางอุตสาหกรรม
ผลิตภัณฑ์ของเราประกอบด้วย:

• หลอดเรืองแสง

• ลูกกลิ้งเตา

• อุปกรณ์บำบัดความร้อน

• ถาดอบความร้อน

• ตะกร้าบำบัดความร้อน

• ตะแกรงเตา

• ท่อหล่อแบบแรงเหวี่ยง

• การหล่อโลหะผสมทนความร้อน

• อุปกรณ์เสริมเตาแบบกำหนดเอง


เราสนับสนุนการปรับแต่งตามการวาดและการใช้งานสำหรับโครงการทดแทนและโครงการเตาเผาใหม่

ท่อ Radiant ชนิด W แบบกำหนดเองจากโลหะผสม FH®
กำลังมองหาผู้ผลิตท่อรังสีชนิด W สำหรับเตาบำบัดความร้อนของคุณหรือไม่?
FH® Alloy นำเสนอท่อรังสีอัลลอยด์ทนความร้อนแบบกำหนดเองตามแบบของคุณและสภาพการทำงานของเตาจริง
ส่งรูปวาด ขนาด ข้อมูลจำเพาะของวัสดุ และอุณหภูมิในการทำงานของคุณมาให้เราเพื่อประเมินทางเทคนิคและเสนอราคา

คำถามที่พบบ่อย
คำถามที่ 1: คุณสามารถผลิตท่อเรเดียนท์ชนิด W ขนาด 1860 × 610 มม. ได้หรือไม่
ใช่. FH® อัลลอยด์สามารถผลิตข้อกำหนดเฉพาะของท่อส่งรังสีชนิด HT W นี้ และยังสามารถกำหนดขนาดตามการออกแบบเตาเผาของคุณได้

คำถามที่ 2: ข้อดีของหลอดรังสีชนิด W คืออะไร
โครงสร้างรูปตัว W สร้างเส้นทางการให้ความร้อนแบบหลายรอบที่ยาวขึ้นและพื้นผิวการแผ่รังสีที่ใหญ่ขึ้นภายในพื้นที่การติดตั้งเตาเผาที่ค่อนข้างกะทัดรัด

Q3: สามารถปรับแต่งเส้นผ่านศูนย์กลางของท่อและความหนาของผนังได้หรือไม่?
ใช่. เส้นผ่านศูนย์กลางของท่อ ความหนาของผนัง ระยะกึ่งกลาง รัศมีการโค้งงอ ขนาดโดยรวม และโครงสร้างการเชื่อมต่อ ทั้งหมดสามารถปรับแต่งได้

คำถามที่ 4: คุณสามารถจัดหาแผ่นยึดและบล็อกฉนวนเข้าด้วยกันได้หรือไม่
ใช่. ท่อส่งรังสีสามารถจัดหาเป็นชุดประกอบที่สมบูรณ์พร้อมแผ่นยึด บล็อกฉนวน สตัด และส่วนประกอบการติดตั้งที่เกี่ยวข้อง

คำถามที่ 5: วัสดุ HT สามารถถูกแทนที่ด้วยโลหะผสมอื่นได้หรือไม่?
ใช่. สามารถเลือกวัสดุได้ตามอุณหภูมิในการทำงาน บรรยากาศเตาเผา สภาวะของหัวเผา และอายุการใช้งานที่คาดหวัง

คำถามที่ 6: คุณสามารถจำลองหลอดรังสีประเภท W ที่มีอยู่เดิมได้หรือไม่
ใช่. หลอดทดแทนสามารถผลิตได้ตามแบบต้นฉบับ ตัวอย่าง รูปถ่าย หรือขนาดที่วัดได้
