ใบพัดลมแบบเชื่อม FH® สำหรับพัดลมเตาอุณหภูมิสูง – 1.4848, ป้องกันการคืบ, การปรับสมดุลแบบไดนามิก, ISO 9001

ยี่ห้อ: เอฟเอช®

การรับรอง: ISO9001, ISO14001

วัสดุ: เหล็กทนความร้อน

เกรดวัสดุ: ฮ่องกง

ขนาด: ปรับแต่งตามภาพวาดของคุณ

อุณหภูมิในการทำงาน: 1100 ℃

ขั้นต่ำ: 2 ชิ้น

ติดต่อเรา

ใบพัดลมและใบพัดเชื่อมFH® | การไหลเวียนของเตาอุณหภูมิสูง

ประโยชน์ที่สำคัญ

การเชื่อมด้วยเลเซอร์ที่แม่นยำ
กระบวนการเชื่อม TIG ด้วยเลเซอร์ไฮบริด – การป้อนความร้อนน้อยที่สุด การเจาะเต็ม และตะเข็บที่ปราศจากสะเก็ดซึ่งต้านทานการแตกร้าวเมื่อยล้าจากความร้อน
ความแข็งแรงที่อุณหภูมิสูง
ผลิตจากโลหะผสมทนความร้อน – รักษารูปทรงของใบมีดและความสมบูรณ์ของโครงสร้างที่อุณหภูมิการทำงานของเตาเผาสูงถึง 1150°ซ
การปรับสมดุลแบบไดนามิก
ใบพัดแต่ละตัวได้รับการปรับสมดุลแบบไดนามิกก่อนจัดส่ง (ISO 1940 G6.3 หรือดีกว่า) – ลดการสั่นสะเทือน ยืดอายุตลับลูกปืน และรับประกันการทำงานที่เงียบ
โปรไฟล์เบลดแบบกำหนดเอง
การไหลในแนวรัศมี โค้งไปข้างหลัง โค้งไปข้างหน้า หรือตามแนวแกน - ออกแบบมาสำหรับความต้องการการไหลเวียนของอากาศและแรงดันเฉพาะของคุณ
การก่อสร้างที่ทนทาน
การเสริมแรงระหว่างใบมีดถึงดุมและการเชื่อมที่คลายความเค้น ทนทานต่อวงจรความร้อนและแรงเหวี่ยงหนีศูนย์สูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ความคุ้มค่า
วัสดุ	310S, 1.4828, 1.4849, อินโคเนล 600/625, ฮาสเตลลอย
สูงสุด อุณหภูมิต่อเนื่อง	650°C – 1150°C (ขึ้นอยู่กับวัสดุ)
ประเภทใบมีด	รัศมี, โค้งไปข้างหลัง, โค้งไปข้างหน้า, ตามแนวแกน
ประเภทฮับ	เจาะรู เรียว แยก หรือเจาะแบบกำหนดเอง
ช่วงเส้นผ่านศูนย์กลาง	200 มม. – 1500 มม
สูงสุด ความเร็วทิป	สูงถึง 100 ม./วินาที (ขึ้นอยู่กับการออกแบบ)
เกรดที่สมดุล	มาตรฐาน ISO 1940 G6.3 (มี G2.5)
มาตรฐานการเชื่อม	EN ISO 5817 / AWS D1.1
การตกแต่งพื้นผิว แบบเชื่อม / ยิงระเบิด / เคลือบอุณหภูมิสูง

เหตุใดจึงเลือกใบพัดลมเชื่อมFH®
1. บทบาทที่สำคัญของแฟนหมุนเวียน
ในเตาบำบัดความร้อน พัดลมหมุนเวียนเป็นหัวใจสำคัญของความสม่ำเสมอของอุณหภูมิ ใบพัดลมที่ผลิตได้ไม่ดี:

สร้างการสั่นสะเทือนที่สร้างความเสียหายให้กับแบริ่งและแท่นยึดมอเตอร์
สร้างกระแสลมที่ไม่สม่ำเสมอ – อุณหภูมิแปรผันตามโหลด
รอยแตกที่รอยเชื่อม - อาจเกิดความล้มเหลวร้ายแรงได้
เปลี่ยนรูปที่อุณหภูมิ - ลดประสิทธิภาพและเพิ่มการใช้พลังงาน

ใบพัดแบบเชื่อม FH® แก้ปัญหาเหล่านี้

2. คู่มือการเลือกวัสดุ

วัสดุ	อุณหภูมิสูงสุด	ดีที่สุดสำหรับ
310S	950°ซ	แบ่งเบาบรรเทา คาร์บูไรซิ่งอุณหภูมิต่ำ การไหลเวียนทั่วไป
1.4828	1,000°C	การหลอมที่อุณหภูมิสูงทนต่อการเกิดออกซิเดชันได้ดี
1.4849	1,050°ซ	คาร์บูไรซิ่งที่อุณหภูมิสูง การไหลเวียนของงานหนัก
อินโคเนล 600	1100°ซ	วงจรความร้อนที่รุนแรง บรรยากาศที่มีฤทธิ์กัดกร่อน
อินโคเนล 625	1150°C	อุณหภูมิที่สูงมาก ข้อกำหนดด้านความแข็งแรงสูง

3. กระบวนการผลิต

ขั้นตอน	กระบวนการ
1	โปรไฟล์ใบมีดตัดด้วยเลเซอร์จากแผ่นที่ผ่านการรับรอง
2	ดุมกลึงตามข้อกำหนดเพลาของลูกค้า
3	ใบมีดอยู่ในตำแหน่งการเชื่อมที่มีความแม่นยำ
4	การเชื่อมด้วยเลเซอร์/TIG – การบิดเบือนน้อยที่สุด ไม่มีการกระเด็น
5	การบรรเทาความเครียดหลังการเชื่อม (จำเป็นสำหรับการบริการที่อุณหภูมิสูง)
6	การปรับสมดุลอย่างหยาบ – การเพิ่ม/การกำจัดวัสดุ
7	การปรับสมดุลแบบไดนามิก – ISO 1940 G6.3 ขั้นต่ำ
8	การตรวจสอบมิติขั้นสุดท้ายและการตกแต่งพื้นผิว

มีประเภทใบมีดให้เลือก

ประเภท	รูปแบบการไหลของอากาศ	ดีที่สุดสำหรับ
เรเดียล (ตรง)	แรงดันสูง ไหลปานกลาง	การใช้งานแรงดันสูงแบบสถิตย์ โหลดหนาแน่น
โค้งถอยหลัง	ไหลสูง มีประสิทธิภาพดี	การไหลเวียนทั่วไปประสิทธิภาพการใช้พลังงาน
โค้งไปข้างหน้า	การไหลสูงที่ความเร็วต่ำ	แอปพลิเคชันความเร็วต่ำและมีปริมาณมาก
ตามแนวแกน (ใบพัด)	การไหลสูง ความดันต่ำ	เตาหลอมแบบไหลผ่าน พัดลมระบายความร้อน

การใช้งาน
ประเภทเตา:

พัดลมหมุนเวียนหลังคาเตากล่อง
พัดลมหมุนเวียนเตาหลุม
พัดลมเตาล่างรถยนต์
การไหลเวียนของเตาระฆัง
พัดลมแบบไหลข้ามเตาต่อเนื่อง
การไหลเวียนของเตาแบ่งเบาบรรเทา
พัดลมเตาหลอม
พัดลมเตาเผาผนึก
การหมุนเวียนของเตาอบแห้ง

อุตสาหกรรม:

ร้านรักษาความร้อน
การผลิตชิ้นส่วนยานยนต์
การรักษาความร้อนในอวกาศ
การตีและโรงหล่อ
การแปรรูปเหล็กและอลูมิเนียม
เตาเผาเซรามิกและแก้ว
เตาแปรรูปเคมี

ตารางเกรดวัสดุ:

เหล็กทนความร้อน

กิกะไบต์

ดิน

มาตรฐาน ASTM

JIS

องค์ประกอบทางเคมี (%)

อุณหภูมิการทำงานสูงสุด

ศรี

มน

นิ

NB/CB

โม

อื่นๆ

ZG40Cr27Ni4

1.4823

เอชดี

SCH11

0.30 - 0.50 น น น น น น น

≤2.00

≤1.00

24.00 - 28.00 น น น

04.00 - 06.00 น

≤0.50

1,050 ℃

ZG40Cr22Ni10

1.4826

เอชเอฟ

SCH12

0.30 - 0.50 น น น น น น น

1.00 - 2.50 น น น น น

≤2.00

19.00 - 23.00 น น

8.00 - 12.00 น

≤0.50

950 ℃

ZG30Cr28Ni10

เขา

SCH17

0.20 - 0.50

≤2.00

26.00 - 30.00 น น

8.00 - 11.00 น

1,050 ℃

ZG40Cr25Ni12

1.4837

ฮฮ

SCH13

0.30 - 0.50 น น น น น น น

1.00 - 2.50 น น น น น

≤2.00

24.00 - 27.00 น

11.00 - 14.00 น

≤0.50

1,050 ℃

ZG30Cr28Ni16

สวัสดี

SCH18

0.20 - 0.50

≤2.00

26.00 - 30.00 น น

14.00 - 18.00 น

1100 ℃

ZG40Cr25Ni20Si2

1.4848

ฮ่องกง

SCH21

0.30 - 0.50 น น น น น น น

≤1.75

≤1.50

23.00 - 27.00 น น

19.00 - 22.00 น

≤0.50

1100 ℃

ZG30Cr20Ni25

ฮ

SCH19

0.20 - 0.50

≤2.00

19.00 - 23.00 น น

23.00 - 27.00 น น

1100 ℃

ZG40Cr19Ni39

1.4865

หู

SCH20

0.35 - 0.75

≤2.50

≤2.00

17.00 - 21.00 น

37.00 - 41.00 น

1,020 ℃

ZG40Cr15Ni35

1.4806

SCH15

0.35 - 0.70

≤2.00

15.00 - 19.00 น น

33.00 - 37.00 น น น

≤0.50

1,000 ℃

ZG40Cr25Ni35Nb

1.4852

เอชพีCb

SCH24Nb

0.30 - 0.50 น น น น น น น

≤2.00

24.00 - 28.00 น น น

33.00 - 37.00 น น น

0.80 - 1.80

≤0.50

1100 ℃

ZG40Cr19Ni39Nb

1.4849

0.30 - 0.50 น น น น น น น

1.00 - 2.50 น น น น น

≤2.00

18.00 - 21.00 น

36.00 - 39.00 น

1.20- 1.80

≤0.50

1100 ℃

ZG40Cr24Ni24Nb

1.4855

0.30 - 0.50 น น น น น น น

1.00 - 2.50 น น น น น

≤2.00

23.00 - 25.00 น น

0.80 - 1.80

≤0.50

1,050 ℃

ZG40Cr25Ni35

1.4857

SCH24

0.35 - 0.50

1.00 - 2.50 น น น น น

≤2.00

24.00 - 28.00 น น น

33.00 - 37.00 น น น

≤0.50

1100 ℃

ZG1Cr20Ni32Nb

1.4859

0.06 - 0.15

0.50 - 1.50 น น น น

≤2.00

19.00 - 21.00 น

31.00 - 33.00 น

0.50 - 1.50 น น น น

≤0.50

1,050 ℃

ZG45Cr12Ni60

ฮ.ว

0.35 - 0.75

≤2.00

10.00 - 14.00 น

58.00 - 62.00 น

1100 ℃

ZG45Cr18Ni66

0.35 - 0.75

≤2.00

15.00 - 19.00 น น

64.00 - 68.00 น

1100 ℃

ZG1Cr28Co50

2.4778

0.05 - 0.25

0.50 - 1.00 น

≤1.50

27.00 - 30.00 น น

≤1.00

≤0.50

โค:48.0 - 52.0

1200 ℃

ZG30Cr28Co50Nb

2.4779

0.25 - 0.35

0.50 - 1.50 น น น น

27.00 - 29.00 น

1.50 - 2.50 น

≤0.50

โค:48.0 - 52.0

1200 ℃

ZG40Cr28Ni48W5

2.4879

SCH42

0.35 - 0.55

1.00 - 02.00 น

≤1.50

27.00 - 30.00 น น

47.00 - 50.00 น

≤0.50

กว้าง:4.0 - 5.5

1200 ℃

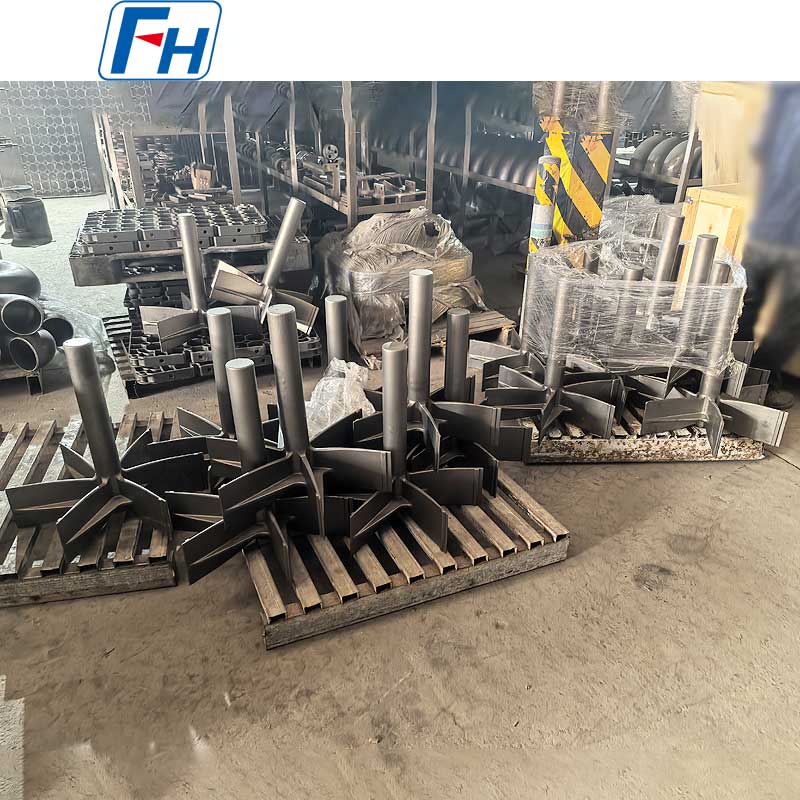

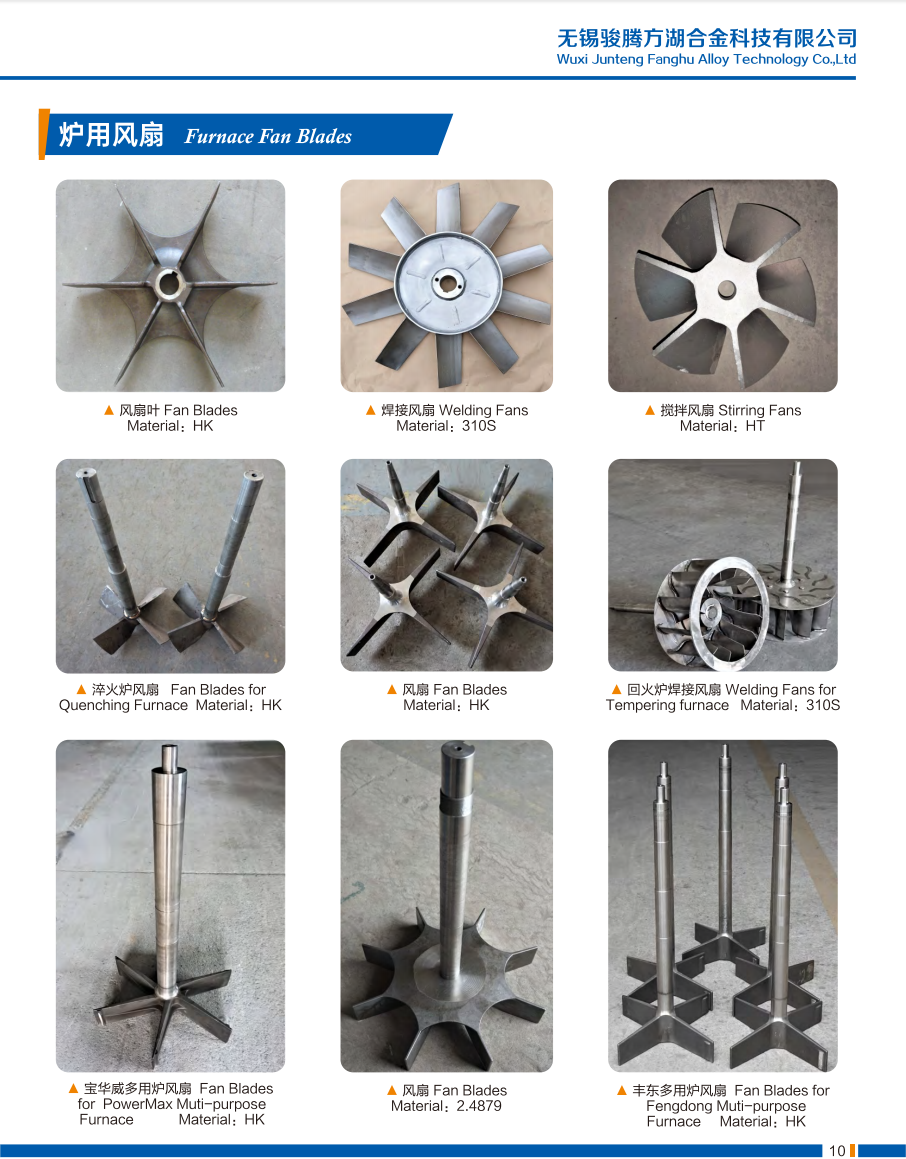

ภาพถ่ายของแท้ของใบพัดลมเชื่อมFH®

ขั้นตอนการสั่งซื้อ
1. ระบุ:

รูปวาดหรือขนาดของพัดลมที่มีอยู่ (เส้นผ่านศูนย์กลาง ขนาดเพลา ประเภทใบมีด)
อุณหภูมิและบรรยากาศในการทำงาน
กำลังมอเตอร์และรอบต่อนาที
เกรดวัสดุที่ต้องการ (หรือให้เราแนะนำ)
ต้องมีเกรดสมดุล (มาตรฐาน G6.3, G2.5 เสริม)

2. FH® เสนอ:

คำแนะนำวัสดุตามเงื่อนไขของคุณ
การเพิ่มประสิทธิภาพโปรไฟล์เบลดเพื่อประสิทธิภาพ
เขียนแบบ CAD เพื่อขออนุมัติ
ราคาและระยะเวลารอคอย

3. การผลิต: 10–25 วันทำการ

4. การจัดส่งประกอบด้วย:

รายงานสมดุลแบบไดนามิก
ใบรับรองการทดสอบวัสดุ (MTC)
รายงานการตรวจสอบมิติ
คู่มือการติดตั้งและการดูแลรักษา

คำถามที่พบบ่อย:

คำถามที่ 1: ใบพัดลมแบบเชื่อม FH® จะอยู่ได้นานแค่ไหน?
ตอบ: อายุการใช้งานขึ้นอยู่กับอุณหภูมิและบรรยากาศ ความคาดหวังโดยทั่วไป: 310S ที่ ≤700°C: 5–10 ปี; 1.4849 ที่ 950°C: 2–5 ปี; อินโคเนลที่ 1,050°C : 1–3 ปี แนะนำให้ตรวจสอบเป็นประจำทุกๆ 6-12 เดือน

Q2: คุณแนะนำวัสดุอะไรสำหรับเตาเผาของฉัน?
ตอบ: สำหรับการแบ่งเบาบรรเทา ≤700°C: 310S สำหรับคาร์บูไรซิ่งที่อุณหภูมิ 950°C: 1.4849 สำหรับ >1000°C หรือบรรยากาศที่รุนแรง: Inconel 600/625 FH® ให้คำแนะนำวัสดุฟรีตามเงื่อนไขเฉพาะของคุณ

คำถามที่ 3: เหตุใดการปรับสมดุลแบบไดนามิกจึงมีความสำคัญ
ตอบ: ใบพัดลมที่ไม่สมดุลทำให้เกิดการสึกหรอของแบริ่ง การสั่นของเตา เสียงรบกวน ประสิทธิภาพลดลง และเสี่ยงต่อการแตกร้าว FH® ปรับสมดุลทุกชุดให้เป็น ISO 1940 G6.3 ขั้นต่ำ (มี G2.5) และรวมถึงรายงานการปรับสมดุล

คำถามที่ 4: คุณสามารถซ่อมแซมหรือวิศวกรรมย้อนกลับใบพัดลมที่มีอยู่ของฉันได้หรือไม่
ก. ใช่. สำหรับการซ่อมแซม: เราสามารถเชื่อมรอยแตกร้าวใหม่หรือเปลี่ยนใบมีดที่ชำรุดได้ สำหรับวิศวกรรมย้อนกลับ: ส่งใบมีดหรือแบบที่ชำรุดของคุณมาให้เรา เราจะวัดขนาด ปรับปรุงวัสดุหากเป็นไปได้ และผลิตชิ้นส่วนทดแทนโดยตรง

Q5: การรับประกันของคุณคืออะไร?
A: 12 เดือนสำหรับข้อบกพร่องในการผลิต (รอยแตกจากการเชื่อม ข้อบกพร่องของวัสดุ ปัญหาเรื่องความสมดุล) ไม่ครอบคลุมการสึกหรอตามปกติ ความล้าจากความร้อน และการกัดกร่อน – แต่ FH® จะแนะนำวัสดุที่เหมาะสมสำหรับสภาวะของคุณเพื่อยืดอายุการใช้งาน
