ผู้ผลิตตะกร้าโหลดเตา HR9 | โลหะผสมFH®

ตะกร้าโหลดการรักษาความร้อน HR9 | 1380 × 1230 × 280 มม
ตะกร้าเตาวางซ้อนกันได้ขนาดใหญ่สำหรับการบำบัดความร้อนทางอุตสาหกรรม
โลหะผสมFH® ผลิตตะกร้าโหลดการบำบัดความร้อน ชั้นวางเตาหลอม และอุปกรณ์จับยึดทนความร้อนแบบกำหนดเองสำหรับการใช้งานการประมวลผลความร้อนทางอุตสาหกรรม

ตะกร้าอบความร้อนนี้ผลิตจากโลหะผสมทนความร้อน HR9 และมีขนาด 1380 × 1230 × 280 มม.

ตะกร้าใช้โครงตารางเปิดขนาดใหญ่พร้อมผนังเสริมด้านข้างและจุดวางซ้อนในตัว สามารถประกอบตะกร้าหลายใบในแนวตั้งเพื่อสร้างระบบการโหลดเตาเผาที่สมบูรณ์ ทำให้การออกแบบนี้เหมาะสำหรับการผลิตเป็นชุดที่จำเป็นต้องประมวลผลส่วนประกอบหลายชั้นในการชาร์จเตาเดียว

ตะกร้าแต่ละชิ้นสามารถปรับแต่งตามขนาดเตาเผาของลูกค้า รูปทรงของชิ้นงาน น้ำหนักในการโหลด และกระบวนการอบชุบความร้อน

ข้อมูลจำเพาะของผลิตภัณฑ์

ตะกร้าใส่เตาขนาดใหญ่
ด้วยขนาด 1380 × 1230 มม. ตะกร้านี้ได้รับการออกแบบให้เป็นอุปกรณ์ยึดโหลดเตาเผาขนาดใหญ่
เมื่อเปรียบเทียบกับตะกร้าส่วนประกอบขนาดเล็ก ฟิกซ์เจอร์รักษาความร้อนขนาดใหญ่จำเป็นต้องรองรับน้ำหนักที่มากขึ้น ในขณะที่ยังคงรักษาความเสถียรของมิติในระหว่างการทำความร้อนและความเย็นซ้ำๆ
ตะกร้าประกอบด้วยโครงโครงสร้างเสริมรอบปริมณฑลและตลอดทั้งผนังด้านข้างเพื่อให้การรองรับระหว่างการทำงานและการจัดการเตาหลอม
ความสูงแบบต่ำที่ 280 มม. ยังทำให้สามารถวางตะกร้าหลายใบซ้อนกันภายในความสูงของห้องเตาเผาที่มีอยู่ได้

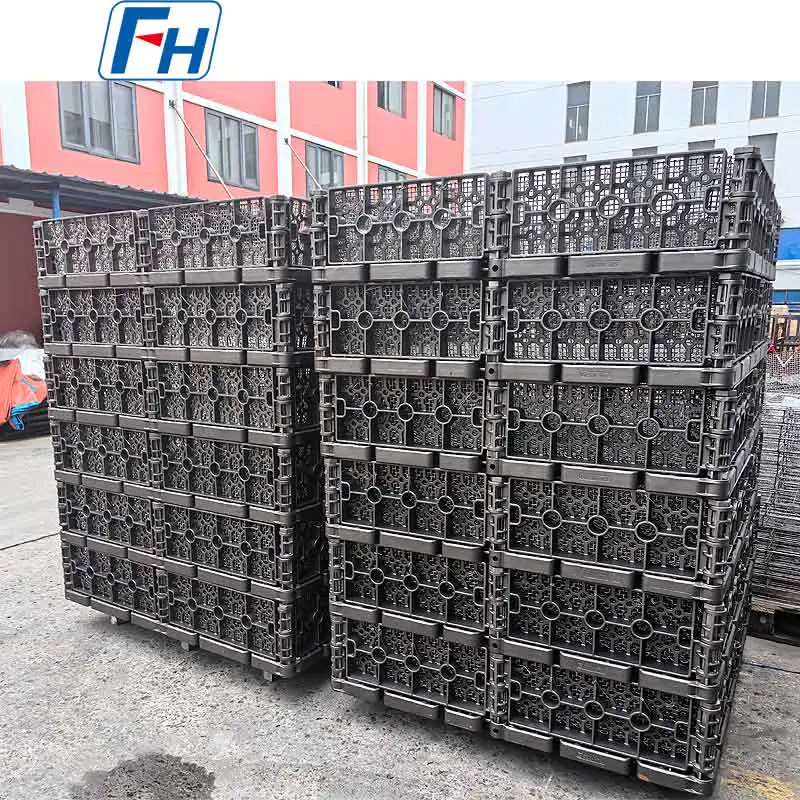

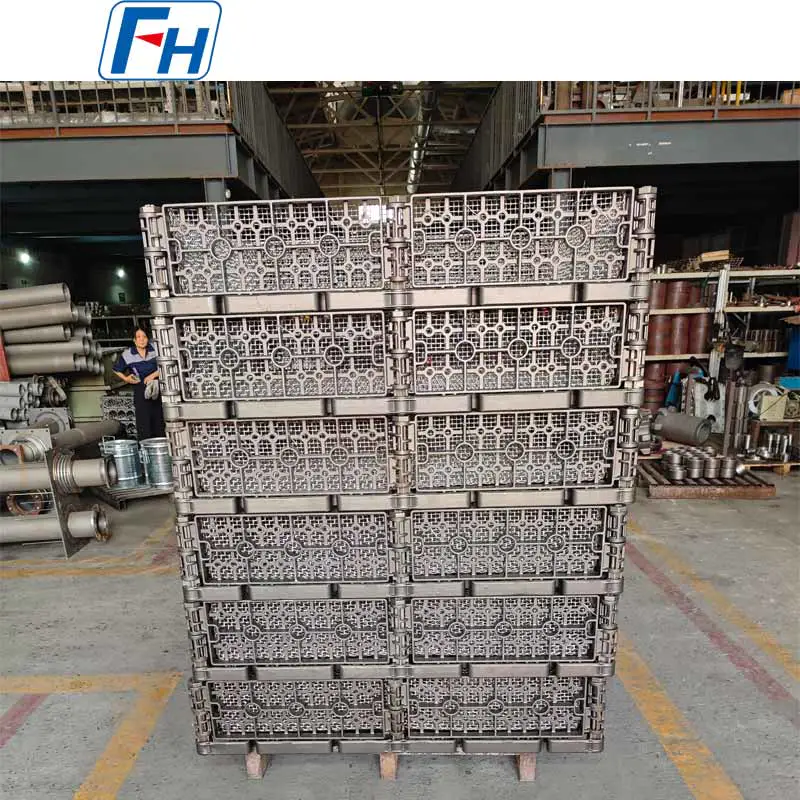

การออกแบบวางซ้อนกันได้แบบโมดูลาร์
ตะกร้าได้รับการออกแบบเพื่อให้สามารถรวมหลายยูนิตเข้าด้วยกันเป็นชุดโหลดแนวตั้งได้
การจัดเรียงแบบโมดูลาร์นี้ให้ความยืดหยุ่นสำหรับชุดการผลิตที่แตกต่างกัน
ลูกค้าสามารถใช้: ขึ้นอยู่กับข้อกำหนดของเตาเผาและการโหลด

• ตะกร้าเดียว

• ตะกร้าซ้อนกันหลายใบ

• ชุดประกอบการโหลดแบบหลายชั้นที่สมบูรณ์


โครงสร้างการเรียงซ้อนช่วยรักษาระยะห่างระหว่างชั้นให้สม่ำเสมอ ในขณะเดียวกันก็ช่วยให้ห้องเตาเผาสามารถใช้งานได้อย่างมีประสิทธิภาพมากขึ้น
สำหรับโครงการทดแทน FH® Alloy ยังสามารถสร้างหรือออกแบบอินเทอร์เฟซการซ้อนที่มีอยู่ใหม่ตามแบบหรือตัวอย่างของลูกค้า

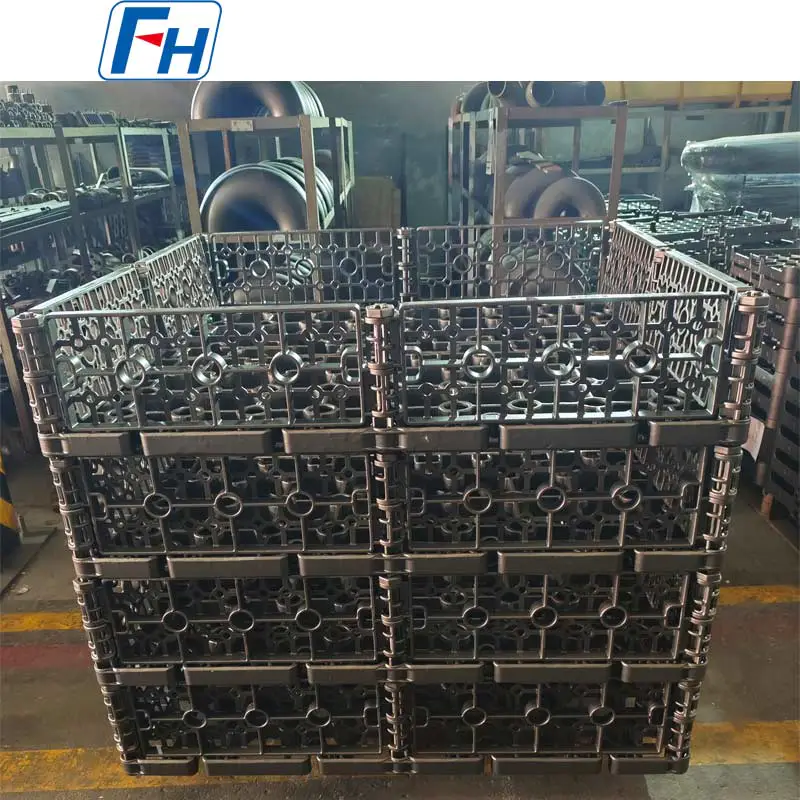

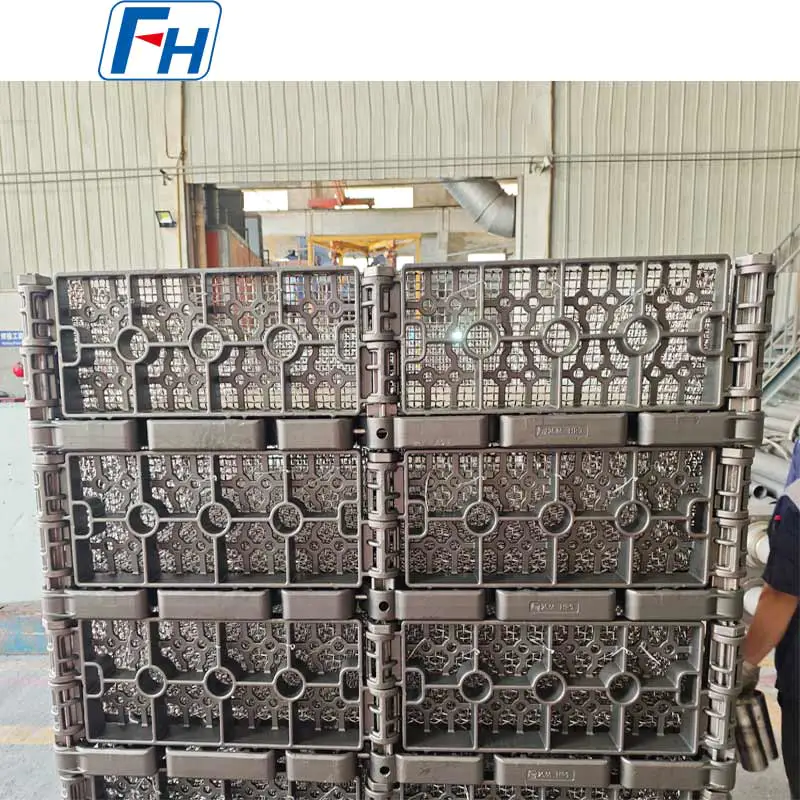

โครงสร้างแบบเปิดกริด
การออกแบบตารางเปิดทำให้มีพื้นที่ว่างจำนวนมากรอบชิ้นส่วนที่โหลด
นี่เป็นสิ่งสำคัญสำหรับการติดตั้งระบบบำบัดความร้อน เนื่องจากตัวตะกร้าไม่ควรกีดขวางบรรยากาศเตาเผาหรือการไหลของความร้อนโดยไม่จำเป็น

โครงสร้างแบบเปิดสามารถรองรับ:

• การไหลเวียนของบรรยากาศเตาเผา

• การถ่ายเทความร้อนรอบๆชิ้นงาน

• การไหลของสื่อทำความเย็น

• ลดมวลฟิกซ์เจอร์ที่ไม่จำเป็นลง

• การตรวจสอบส่วนประกอบที่โหลดด้วยภาพได้ง่ายขึ้น


รูปแบบการเปิดและตำแหน่งรองรับภายในสามารถปรับได้ตามขนาดและรูปร่างของชิ้นส่วนที่กำลังดำเนินการ

HR9 วัสดุทนความร้อน
ตะกร้านี้ผลิตจากโลหะผสมทนความร้อน HR9
อุปกรณ์จับยึดการรักษาความร้อนต้องทนต่ออุณหภูมิที่สูงขึ้น การขยายตัวทางความร้อน การโหลดทางกล และรอบการทำความเย็นซ้ำๆ การเลือกใช้วัสดุจึงส่งผลโดยตรงต่อความเสถียรของฟิกซ์เจอร์และประสิทธิภาพการบริการ
สำหรับตะกร้าบำบัดความร้อน ควรเลือกวัสดุตามสภาพแวดล้อมการทำงานที่สมบูรณ์ ได้แก่:

• อุณหภูมิเตา

• บรรยากาศเตา

• เวลาทำความร้อน

• วิธีการทำความเย็น

• โหลดต่อตะกร้า

• จำนวนรอบความร้อน

• การกระจายชิ้นงาน


FH® Alloy ยังสามารถผลิตอุปกรณ์จับยึดในการโหลดเตาเผาที่คล้ายกันจากวัสดุทนความร้อนทางเลือกได้เมื่อจำเป็น

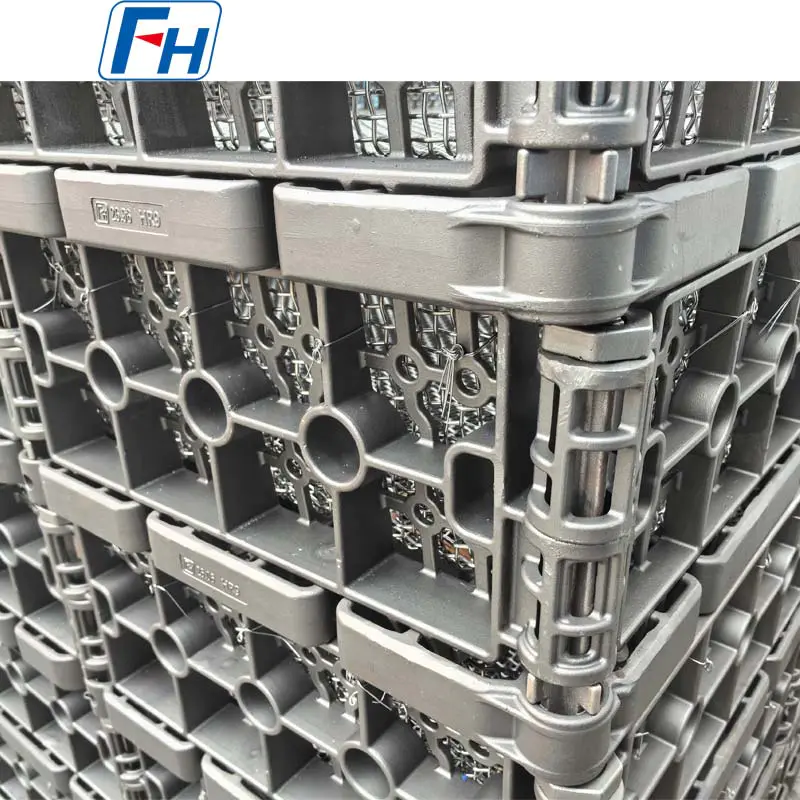

การก่อสร้างกรอบเสริมแรง
ตะกร้าเตาขนาดใหญ่อาจค่อยๆ บิดเบี้ยวได้หากโครงสร้างไม่ได้รับการออกแบบอย่างเหมาะสม
การออกแบบนี้ใช้โครงเสริมที่มีทางแยกหลายจุดและส่วนรองรับเพื่อกระจายน้ำหนักผ่านตะกร้า
แทนที่จะอาศัยเฉพาะส่วนที่หนากว่า อุปกรณ์ติดตั้งเตาเผาควรมีความสมดุล:
ความแข็งแรงทางกล ความเสถียรทางความร้อน ฟิกซ์เจอร์ น้ำหนัก ความร้อนไหล
นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับตะกร้าขนาดใหญ่ที่ต้องซ้อนกัน ยกขึ้น และสัมผัสกับอุณหภูมิสูงซ้ำๆ

ออกแบบมาสำหรับรอบเตาหลอมซ้ำ
ในระหว่างการผลิต ตะกร้าบำบัดความร้อนจะถูกสัมผัสซ้ำๆ กับ:
กำลังโหลด → เครื่องทำความร้อน → การถือครอง → การทำความเย็น → การขนถ่าย
ในการใช้งานในระยะยาว อุปกรณ์จับยึดอาจพบกับการคืบคลานที่อุณหภูมิสูง ความล้าจากความร้อน การเกิดออกซิเดชัน และการเปลี่ยนแปลงขนาด
การออกแบบโครงสร้างของตะกร้าจึงได้รับการพัฒนาไม่เพียงแต่สำหรับความสามารถในการรับน้ำหนักเริ่มต้นเท่านั้น แต่ยังสำหรับการดำเนินงานทางอุตสาหกรรมซ้ำๆ ด้วย
FH® Alloy สามารถปรับรูปทรงของเฟรมให้เหมาะสมและตำแหน่งรองรับตามสภาพการทำงานจริงของลูกค้า

การประยุกต์ใช้การบำบัดความร้อน
ตะกร้าเตา HR9 ขนาดใหญ่สามารถปรับแต่งให้เหมาะกับการจัดการชิ้นส่วนอุตสาหกรรมต่างๆ ได้แก่:

• เกียร์

• เพลา

• แหวน

• ส่วนประกอบแบริ่ง

• ส่วนประกอบยานยนต์

• อะไหล่เกียร์

• ส่วนประกอบปลอมแปลง

• ชิ้นส่วนเครื่องจักร

• ส่วนประกอบโลหะที่ต้องได้รับการบำบัดความร้อนแบบแบตช์


D ส่วนรองรับการโหลดแบบแยกส่วนสามารถรวมเข้าด้วยกันตามรูปทรงของส่วนประกอบ

การใช้งานเตา
ตะกร้าใส่เตาประเภทนี้สามารถดัดแปลงให้เหมาะกับอุปกรณ์บำบัดความร้อนทางอุตสาหกรรมต่างๆ ได้แก่:

• เตาหลอมแบบแบตช์

• เตาบรรยากาศ

• เตาหลอม

• เตาชุบแข็ง

• เตาคาร์บูไรซิ่ง

• เตาแบ่งเบา

• สายการรักษาความร้อนอย่างต่อเนื่อง

• ระบบประมวลผลความร้อนทางอุตสาหกรรมอื่น ๆ


โครงสร้างฟิกซ์เจอร์ที่แน่นอนควรจับคู่กับเตาเผาและกระบวนการเฉพาะ แทนที่จะเลือกตามขนาดภายนอกเท่านั้น

การผลิตตะกร้าเตาแบบกำหนดเอง
FH® Alloy รองรับการผลิตอุปกรณ์ติดตั้งเตาหลอมที่ปรับแต่งได้อย่างเต็มที่

ลูกค้าอาจจัดเตรียม:
การเขียนแบบ 2 มิติ / โมเดล 3 มิติ / ตัวอย่างที่มีอยู่ / ข้อมูลเตา
เราสามารถปรับแต่ง:

• ความยาวโดยรวม

• ความกว้าง

• ส่วนสูง

• เกรดวัสดุ

• โครงสร้างเฟรม

• การจัดตาราง

• ตำแหน่งกำลังเสริม

• กำลังโหลดรองรับ

• อินเทอร์เฟซแบบซ้อน

• จุดยก

• คุณสมบัติการค้นหา


หากอุปกรณ์ติดตั้งที่มีอยู่เกิดการบิดเบี้ยวหรือการแตกร้าว ลูกค้ายังสามารถส่งรูปถ่ายของตะกร้าที่ใช้แล้วเพื่อประเมินโครงสร้างได้

ข้อมูลสำหรับใบเสนอราคา
สำหรับโครงการตะกร้าเตาแบบกำหนดเอง โปรดระบุข้อมูลให้มากที่สุด:
ข้อมูลเตา

• ประเภทเตา

• ขนาดห้อง

• อุณหภูมิในการทำงาน

• อุณหภูมิสูงสุด

• บรรยากาศเตา

• วงจรการทำความร้อน

• วิธีการทำความเย็น


ข้อมูลชิ้นงาน

• ขนาดชิ้นส่วน

• น้ำหนักชิ้นส่วน

• จำนวนชิ้นส่วนต่อชั้น

• โหลดรวมต่อตะกร้า

• กำลังโหลดการจัดเรียง


ข้อมูลการแข่งขัน

• ขนาดตะกร้าที่ต้องการ

• จำนวนชั้นซ้อน

• ภาพวาดที่มีอยู่

• รูปถ่ายตะกร้าที่มีอยู่

• วัสดุที่ต้องการ


รายละเอียดเหล่านี้ช่วยกำหนดการผสมผสานวัสดุ โครงสร้าง และน้ำหนักฟิกซ์เจอร์อย่างเหมาะสม

กระบวนการผลิต
ตะกร้ารักษาความร้อนแบบกำหนดเองอาจเกี่ยวข้องกับขั้นตอนการผลิตต่อไปนี้:
การทบทวนทางเทคนิค → การยืนยันการวาด → การเตรียมวัสดุ → การหล่อ → การตัดเฉือน → การประกอบ → การตรวจสอบ → การบรรจุ
สำหรับตะกร้าแบบวางซ้อนกันได้ขนาดใหญ่ การควบคุมขนาดบริเวณตำแหน่งและที่วางซ้อนเป็นสิ่งสำคัญอย่างยิ่ง เพื่อให้สามารถประกอบตะกร้าหลายใบได้อย่างถูกต้อง

การตรวจสอบคุณภาพ
การตรวจสอบอาจรวมถึง: ขึ้นอยู่กับข้อกำหนดของโครงการ

• ขนาดโดยรวม

• เรขาคณิตของเฟรม

• อินเตอร์เฟซการซ้อน

• การจัดตำแหน่งโครงสร้าง

• ขนาดการติดตั้งกุญแจ

• สภาพพื้นผิว

• การประกอบพอดี


สามารถหารือเกี่ยวกับข้อกำหนดการตรวจสอบเฉพาะของลูกค้าก่อนการผลิตได้

จำหน่ายวัสดุทนความร้อน
นอกจาก HR9 แล้ว FH® Alloy ยังสามารถผลิตตะกร้าเตาเผาและอุปกรณ์จับยึดการรักษาความร้อนจากวัสดุต่างๆ เช่น:

• 1.4848

• 1.4849

• 1.4852

• 310S

• Cr25Ni20

• Cr25Ni35

• หู

• HT

• โลหะผสมทนความร้อนอื่น ๆ

• โลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก


ควรเลือกวัสดุขั้นสุดท้ายตามอุณหภูมิ บรรยากาศ วิธีการทำความเย็น และสภาวะการโหลดทางกลที่เกิดขึ้นจริง

ฟิกซ์เจอร์รักษาความร้อนแบบกำหนดเองจากโลหะผสม FH®
FH® Alloy เชี่ยวชาญด้านเครื่องมือเตาเผาทนความร้อนสำหรับการใช้งานด้านความร้อนทางอุตสาหกรรม

กลุ่มผลิตภัณฑ์ที่กำหนดเองของเราประกอบด้วย:

• ตะกร้าบำบัดความร้อน

• ตะกร้าโหลดเตา

• ถาดอบความร้อน

• ชั้นวางการรักษาความร้อน

• ถาดฐาน

• อุปกรณ์ติดตั้งเตาหลุม

• อุปกรณ์ติดตั้งเตาแบบกำหนดเอง


การผลิตอาจขึ้นอยู่กับแบบของลูกค้าหรือข้อกำหนดการใช้งานเตาเผาจริง

ขอตะกร้าเตาแบบกำหนดเอง
ต้องการตะกร้าใส่ของสำหรับการบำบัดความร้อนใหม่หรืออุปกรณ์ติดตั้งทดแทนหรือไม่
ส่ง FH® Alloy ของคุณ:
ขนาดเตาเขียนแบบ อุณหภูมิในการทำงาน บรรยากาศ วิธีการทำความเย็น ขนาดชิ้นงาน ความสามารถในการรับน้ำหนัก
ทีมงานของเราสามารถประเมินสภาพการทำงานและพัฒนาฟิกซ์เจอร์โหลดเตาเผาที่เหมาะสมได้
FH® Alloy
ฟิกซ์เจอร์รักษาความร้อนแบบกำหนดเองและส่วนประกอบโลหะผสมทนความร้อน

คำถามที่พบบ่อย
Q1: ตะกร้าอบความร้อนนี้มีขนาดเท่าไร?
มาตรการตะกร้า:
1380 × 1230 × 280 มม
มีมิติข้อมูลที่กำหนดเอง

Q2: ใช้วัสดุอะไร?
สินค้าชิ้นนี้ผลิตจากโลหะผสมทนความร้อน HR9

Q3: ตะกร้าเหล่านี้สามารถซ้อนกันได้หรือไม่?
ใช่. ตะกร้าใช้โครงสร้างแบบวางซ้อนกันได้ เพื่อให้สามารถประกอบหลายยูนิตในแนวตั้งภายในเตาเผาได้

Q4: โครงสร้างการสนับสนุนภายในสามารถเปลี่ยนแปลงได้หรือไม่?
ใช่. ตำแหน่งรองรับ ช่องเปิด และรูปทรงของเฟรมสามารถปรับได้ตามชิ้นงาน

คำถามที่ 5: คุณสามารถทำซ้ำตะกร้าเตาหลอมที่มีอยู่ของเราได้หรือไม่?
ใช่. FH® Alloy สามารถผลิตตามแบบของลูกค้า โมเดล 3 มิติ หรือตัวอย่างฟิกซ์เจอร์ที่มีอยู่

คำถามที่ 6: คุณสามารถออกแบบฟิกซ์เจอร์ได้หรือไม่หากเราให้ข้อมูลเตาเผาเท่านั้น
ใช่. ขนาดเตา อุณหภูมิในการทำงาน บรรยากาศ สภาวะการทำความเย็น และข้อมูลการโหลดสามารถใช้เป็นพื้นฐานสำหรับการพัฒนาอุปกรณ์ติดตั้งได้

คำถามที่ 7: มีโลหะผสมทนความร้อนอื่นๆ หรือไม่
ใช่. ตัวเลือกวัสดุได้แก่ 1.4848, 1.4849, 1.4852, 310S, Cr25Ni20, Cr25Ni35, HU, HT และโลหะผสมทนความร้อนอื่นๆ
