ฟิกซ์เจอร์ชั้นวางแบบเชื่อม FH® 310S สำหรับเตาไนไตรด์

ฟิกซ์เจอร์/ชั้นวางแบบเชื่อม FH® 310S | สำหรับเตาไนไตรดิ้งแบบแก๊สและพลาสมา

ประโยชน์ที่สำคัญ

• ของแท้ 310S (UNS S31008)
  ปริมาณโครเมียมและนิกเกิลสูงกว่า 304/309 – ต้านทานการเกิดออกซิเดชันและความแข็งแรงของการคืบได้ดีกว่าถึง 650°C
• เพิ่มประสิทธิภาพการเชื่อมสำหรับบริการเตาหลอม
  การเชื่อมแบบไฮบริด TIG ด้วยเลเซอร์โดยใช้ความร้อนน้อยที่สุด – ลดความไวในการเชื่อมและความเสี่ยงในการแตกร้าวในการให้ความร้อนแบบวงจร
• เสริมการออกแบบป้องกันการคืบคลาน
  โครงร่างและเป้าเสื้อกางเกงที่ปรับให้เหมาะสมโดย FEA – ลดการหย่อนคล้อยและการบิดเบี้ยวภายใต้น้ำหนักบรรทุกที่อุณหภูมิไนไตรด์
• ตัวเลือกการเคลือบป้องกันการติด
  การเคลือบด้วยเซรามิก FH® ช่วยลดการยึดเกาะของชิ้นส่วนและชะลอการสะสมของไนไตรด์บนพื้นผิวชั้นวาง (ขยายระยะเวลาการทำความสะอาด)
• ขนาดและการกำหนดค่าที่กำหนดเอง
  ชั้นเดียวหรือหลายชั้น กลมหรือสี่เหลี่ยม - ออกแบบมาเพื่อการรีทอร์ตเตาเผาและรูปทรงของชิ้นส่วน



ข้อมูลจำเพาะทางเทคนิค

เหตุใดจึงต้องติดตั้งอุปกรณ์จับยึดชั้นวาง FH® 310S

1. วัสดุที่เหมาะสมสำหรับงานไนไตรดิ้งส่วนใหญ่
310S เป็นตัวเลือกที่ได้รับการพิสูจน์แล้วและคุ้มค่าสำหรับฟิกซ์เจอร์ไนไตรด์ ให้ความแข็งแรงที่อุณหภูมิสูงได้ดีกว่า 304 และต้านทานการปรับขนาดได้นานกว่า 309 FH® ใช้เฉพาะไพรม์ 310S ที่มีการตรวจสอบย้อนกลับได้เต็มรูปแบบ

2. การเชื่อมครั้งสุดท้าย
การเชื่อมที่ไม่ดีทำให้เกิดรอยแตกร้าวและชิ้นส่วนหล่น กระบวนการไฮบริดเลเซอร์-TIG ของเราสร้างการเชื่อมที่ราบรื่นและทะลุทะลวงเต็มโดยมีการตกตะกอนของคาร์ไบด์น้อยที่สุด ซึ่งมีความสำคัญอย่างยิ่งต่อการต้านทานวงจรความร้อน

3. การออกแบบที่เป็นประโยชน์สำหรับการใช้งานเตาจริง

• ขอบโค้งมนช่วยลดความเสี่ยงส่วนโค้งในพลาสมาไนไตรด์
• มุมแบบ Gusseted ป้องกันการบิดตัวของชั้นวาง
• ขาตั้งหรือขาตั้งช่วยป้องกันไม่ให้ชิ้นส่วนหลุดจากพื้นเตาหลอม

4. คำแนะนำที่ซื่อสัตย์
เราไม่ได้อ้างว่า 310S มี "ภูมิคุ้มกัน" ต่อไนไตรด์ แต่จะพัฒนาชั้นไนไตรด์ที่พื้นผิวเมื่อเวลาผ่านไป แต่ด้วยการทำความสะอาดที่เหมาะสม (เช่น การระเบิดด้วยแสงทุกๆ 30–50 รอบ) ชั้นวาง FH® 310S จึงให้บริการที่เชื่อถือได้และคาดการณ์ได้ในราคายุติธรรม

การใช้งาน

1. แก๊สไนไตรด์ (บรรยากาศแอมโมเนีย)

2. พลาสมา / ไอออนไนไตรด์

3. แบ่งเบาบรรเทาหลังจากไนไตรด์

3. ชิ้นส่วน: เกียร์ เพลา แม่พิมพ์ ตัวยึด ชิ้นส่วนวาล์ว

ตารางเกรดวัสดุ:

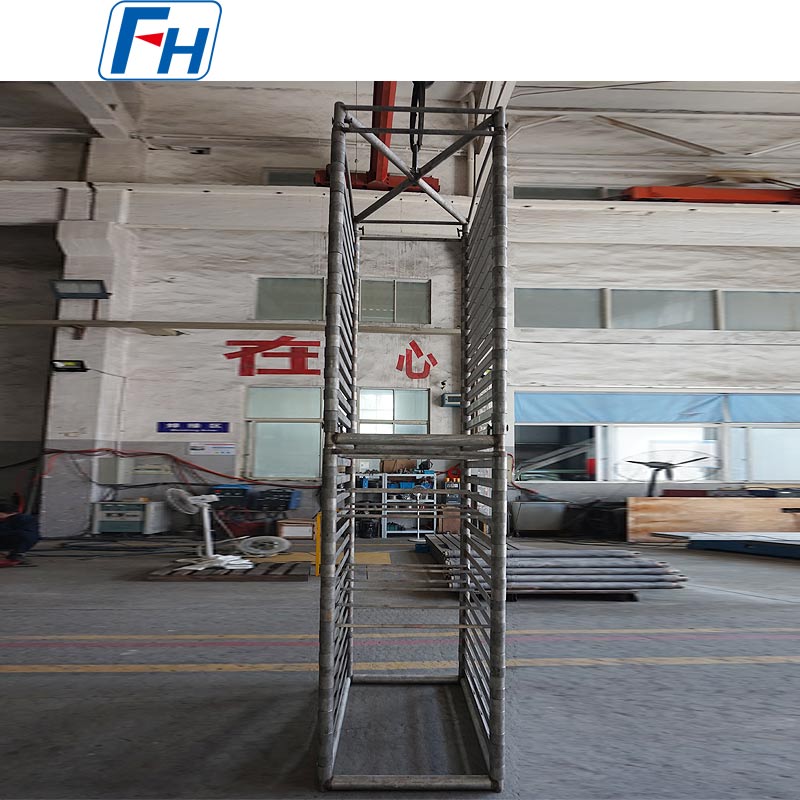

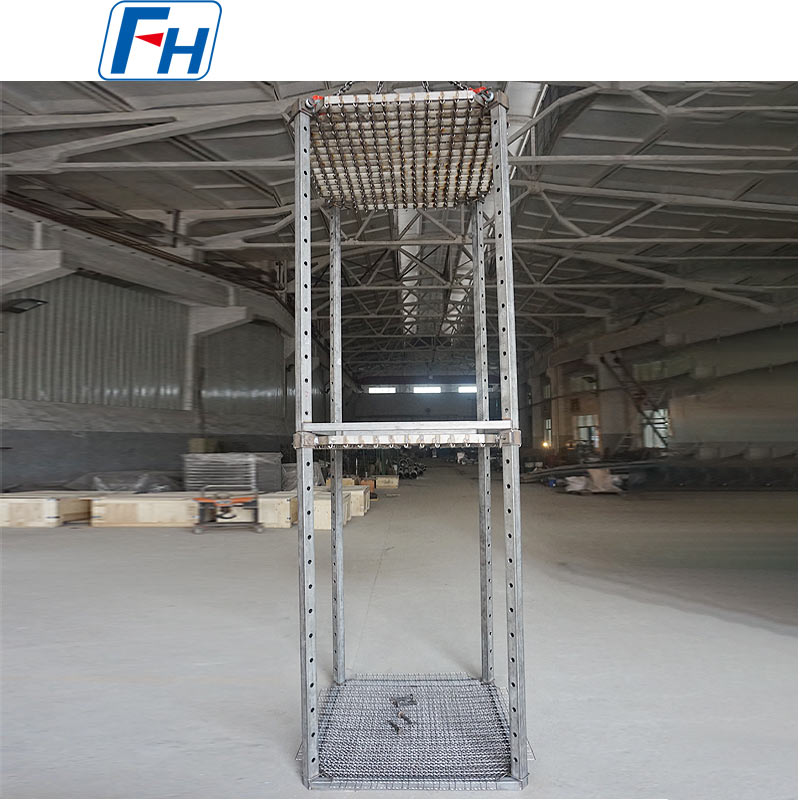

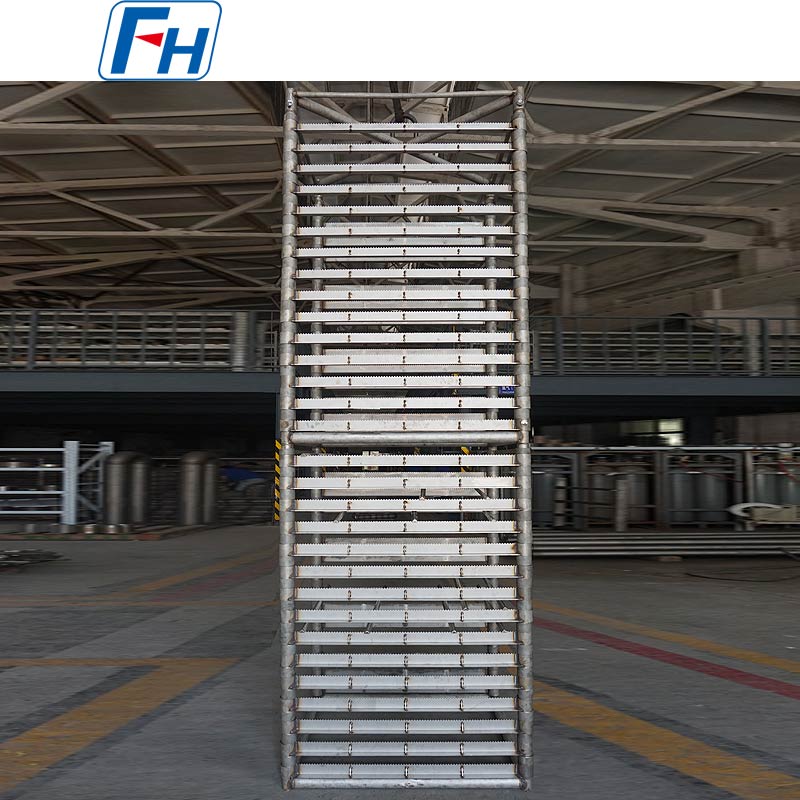

ภาพถ่ายของแท้ของฟิกซ์เจอร์การบำบัดความร้อน FH®

ขั้นตอนการสั่งซื้อ

• ระบุ ID เตาหลอม ขนาดชิ้นส่วน และน้ำหนักแบทช์สูงสุด
• ทีมงาน FH® เสนอเค้าโครง 3 มิติและการคำนวณน้ำหนักบรรทุก
• ยืนยันการเคลือบ (มาตรฐานหรือป้องกันการติด)
• การผลิต: 10-15 วันทำการสำหรับขนาดที่กำหนดเอง
• การจัดส่งประกอบด้วย MTC ภาพถ่ายการตรวจสอบการเชื่อม และคู่มือการใช้งานครั้งแรก



คำถามที่พบบ่อย:

คำถามที่ 1: ชั้นวาง 310S สามารถมีอายุการใช้งานในเตาไนไตรด์ได้นานแค่ไหน
ตอบ: ด้วยการทำความสะอาดเป็นประจำ (ทุกๆ 30–50 รอบ) โดยปกติแล้วชั้นวาง FH® 310S จะอยู่ได้ 80–150 รอบ 310S มีประสิทธิภาพเหนือกว่า 304/309 แต่จะพัฒนาชั้นไนไตรด์ที่พื้นผิวเมื่อเวลาผ่านไป สำหรับอายุการใช้งานที่ยาวนานมากหรือการบรรทุกหนัก โปรดพิจารณาใช้ Inconel – โปรดปรึกษาเรา

คำถามที่ 2: ฉันจะทำความสะอาดและบำรุงรักษาชั้นวางได้อย่างไร
ตอบ: การพ่นด้วยเม็ดบีดเบา ๆ (เม็ดแก้ว ≤0.3 MPa) หรือการดองแบบอ่อน ๆ ทุกๆ 30–50 รอบ อย่าใช้แปรงเหล็กคาร์บอนหรือการเจียรหนัก เพราะจะทำให้ชั้นป้องกันออกไซด์เสียหาย

คำถามที่ 3: ชั้นวางจะบิดเบี้ยวหรือลดลงที่อุณหภูมิไนไตรด์ (600–650°C) หรือไม่
ตอบ: น้อยที่สุด ชั้นวาง FH® มีโครงและเป้าเสื้อที่ได้รับการปรับแต่งโดย FEA การเสียรูปของการคืบทั่วไปคือ <2 มม. ต่อความยาว 500 มม. หลังจาก 100 รอบ การบรรทุกเกินพิกัดหรือเกิน 650°C จะเร่งการบิดงอ

คำถามที่ 4: คุณมีการเคลือบสารต้านไนไตรด์หรือไม่ มันทำอะไร?
ก. ใช่. ตัวเลือกการเคลือบด้วยเซรามิกของเราช่วยชะลอการสะสมของไนไตรด์ได้อย่างมาก โดยขยายช่วงการทำความสะอาดเป็น 80–100 รอบ สารเคลือบเป็นวัสดุสิ้นเปลืองและสามารถนำกลับมาใช้ใหม่ได้ด้วย FH®

Q5: การรับประกันของคุณคืออะไรและคุณมีใบรับรองวัสดุหรือไม่?
A: 12 เดือนสำหรับข้อบกพร่องในการผลิต (รอยแตกจากการเชื่อม ข้อบกพร่องของวัสดุ) ไนไตรด์ที่พื้นผิวและการบิดงอทีละน้อยถือเป็นการสึกหรอตามปกติ – ไม่ครอบคลุม ทุกชั้นวางมาพร้อมกับใบรับรองการทดสอบโรงสี 310S (MTC)
