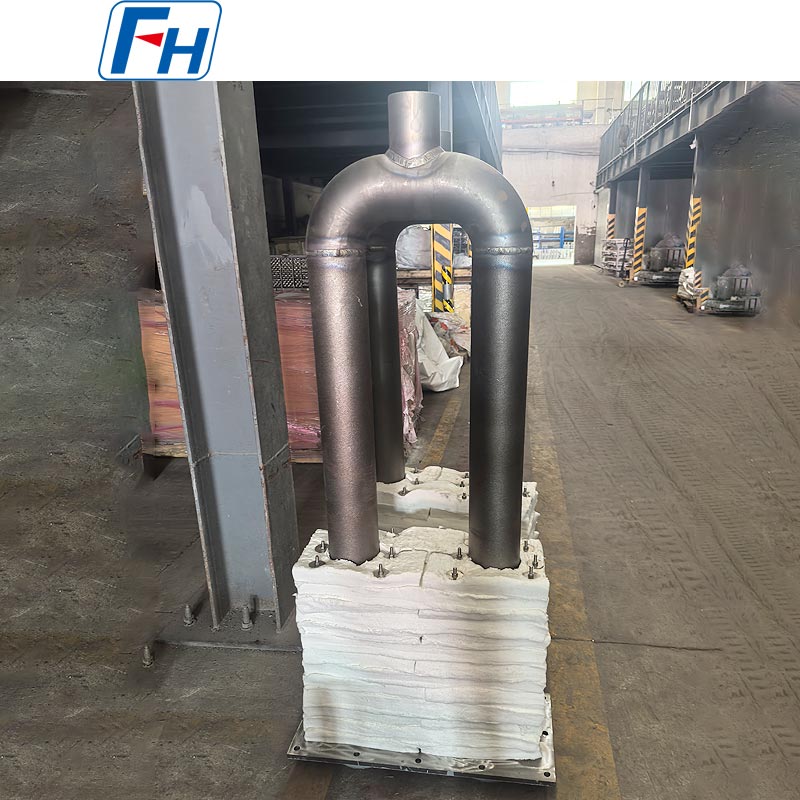

Cr25Ni35 ท่อเรืองแสงรูปตัว U – Ø124 × Ø108 × 1597 มม.

ชุดประกอบท่อส่งรังสีทนความร้อนแบบกำหนดเองสำหรับเตาอุตสาหกรรม | โลหะผสมFH®
โลหะผสมFH® ผลิตท่อรังสีรูปตัว U Cr25Ni35 สำหรับเตาเผาอุตสาหกรรม เตาบำบัดความร้อน และระบบทำความร้อนที่อุณหภูมิสูงอื่นๆ

ท่อรังสีชนิด U แบบกำหนดเองนี้ผลิตจากโลหะผสมโครเมียมสูง นิกเกิลสูง ทนความร้อน Cr25Ni35 โดยมีข้อกำหนดท่อขนาด Ø124 × Ø108 × 1597 มม.

ส่วนประกอบที่สมบูรณ์สามารถจัดหาบล็อกฉนวน แผ่นฐานสำหรับติดตั้ง และส่วนประกอบการติดตั้งที่ปรับแต่งได้ ทำให้เหมาะสำหรับการก่อสร้างเตาเผาใหม่ตลอดจนการเปลี่ยนชุดประกอบท่อส่งรังสีที่มีอยู่

ข้อมูลจำเพาะของผลิตภัณฑ์

ขนาดท่อเรืองแสง รูปทรงตัว U
ข้อมูลจำเพาะของท่อหลักสำหรับผลิตภัณฑ์นี้คือ:
Ø124 × Ø108 × 1597 มม
ขนาดทั่วไปที่สามารถปรับแต่งได้ ได้แก่:

• OD – เส้นผ่านศูนย์กลางภายนอกของท่อ

• ID - เส้นผ่านศูนย์กลางภายในของท่อ

• L – ความยาวท่อ

• C – ระยะกึ่งกลาง

• H – ความสูงโดยรวม

• R – รัศมี U-Bend

• ขนาดแผ่นยึด

• ตำแหน่งรูยึด

• ขนาดบล็อกฉนวน

• มิติการเชื่อมต่อ


ขนาดโครงสร้างทั้งหมดสามารถผลิตได้ตามแบบทางเทคนิคของลูกค้า เค้าโครงเตาเผา หรือตัวอย่างที่มีอยู่

Cr25Ni35 โลหะผสมทนความร้อน
Cr25Ni35 เป็นโลหะผสมทนความร้อน Cr สูง Ni สูง เหมาะสำหรับส่วนประกอบเตาอุตสาหกรรมที่ต้องใช้งานที่อุณหภูมิสูงเป็นเวลานาน

สำหรับการใช้งานท่อเรเดียนท์ ข้อดีหลักๆ ได้แก่:

• ทนต่อการเกิดออกซิเดชันที่อุณหภูมิสูงได้ดี

• เสถียรภาพของโครงสร้างที่ดีที่อุณหภูมิสูง

• มีความแข็งแรงเหมาะสมกับงานบริการเตาหลอม

• ความต้านทานต่อวงจรการให้ความร้อนและความเย็นซ้ำๆ

• เหมาะสำหรับสภาพแวดล้อมการทำความร้อนทางอุตสาหกรรมที่มีความต้องการสูง


อายุการใช้งานจริงของท่อส่งรังสีไม่เพียงแต่ขึ้นอยู่กับเกรดโลหะผสมเท่านั้น แต่ยังขึ้นอยู่กับ:

• อุณหภูมิในการทำงาน

• บรรยากาศเตา

• เงื่อนไขของเตา

• ความถี่การปั่นจักรยานด้วยความร้อน

• ขนาดท่อ

• คุณภาพการเชื่อม
  การปฏิบัติงานของเตาหลอม


โครงสร้างการทำความร้อนแบบแผ่รังสี U-Type
ท่อส่งรังสีรูปตัว U ประกอบด้วยท่อตรงขนานกัน 2 ส่วนเชื่อมต่อกันด้วยส่วนโค้งกลับ
เมื่อเปรียบเทียบกับท่อตรงแบบธรรมดา การออกแบบนี้ให้เส้นทางการทำความร้อนแบบกระจายที่ยาวกว่า ขณะเดียวกันก็รักษาพื้นที่การติดตั้งที่ค่อนข้างกะทัดรัด

ประโยชน์ที่สำคัญ ได้แก่ :

• พื้นผิวการแผ่รังสีความร้อนที่ใหญ่ขึ้น

• การติดตั้งเตาขนาดกะทัดรัด

• ความร้อนทางอ้อมที่เสถียร

• ควบคุมบรรยากาศเตาเผา

• ลดการสัมผัสเปลวไฟโดยตรงกับโหลด

• การปรับแต่งระยะกึ่งกลางที่ยืดหยุ่น


ทำให้ท่อส่งรังสีรูปตัว U เหมาะสำหรับการบำบัดความร้อนทางอุตสาหกรรมและระบบเตาเผาแบบต่อเนื่องหลายประเภท

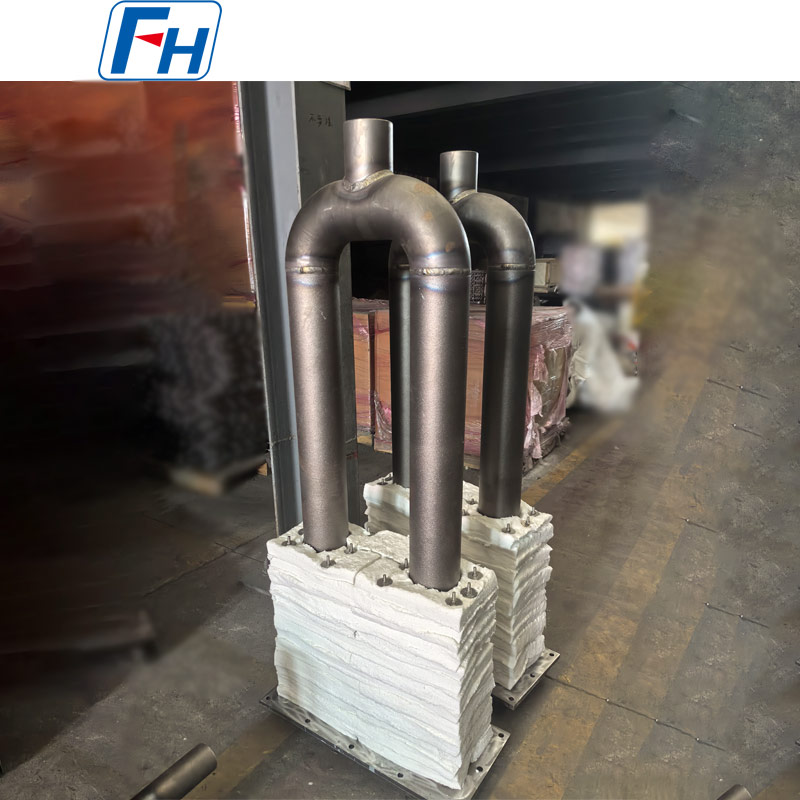

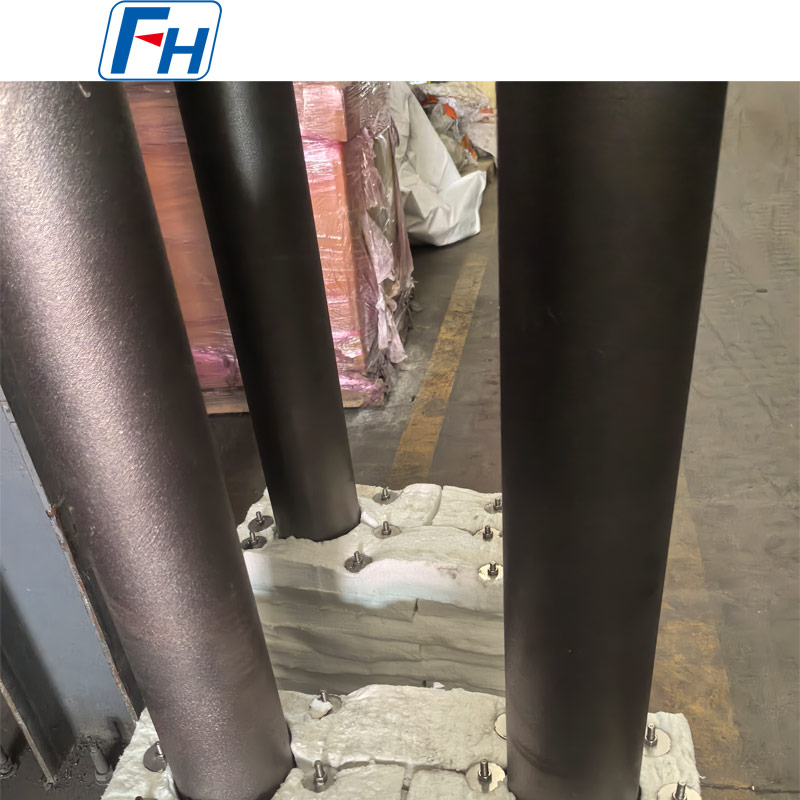

บล็อกฉนวนและชุดฐานติดตั้ง
คุณสมบัติที่สำคัญของผลิตภัณฑ์นี้คือบล็อกฉนวนในตัวและโครงสร้างฐานติดตั้ง
สามารถจัดหาหลอด Radiant ร่วมกับ:

• บล็อกฉนวนอุณหภูมิสูง

• แผ่นฐานยึดโลหะ

• รูยึด

• ส่วนประกอบสนับสนุน

• โครงสร้างการยึดแบบกำหนดเอง


การประกอบที่สมบูรณ์นี้ช่วยลดความยุ่งยากในการติดตั้งและเปลี่ยนเตาเผา
ฉนวนกันความร้อนและโครงสร้างการติดตั้งสามารถปรับแต่งตามขนาดการเปิดและการติดตั้งเตาของลูกค้า

ออกแบบมาเพื่อให้ความร้อนจากเตาทางอ้อม
ท่อส่งรังสีรูปตัวยูมักใช้ในระบบเตาเผาซึ่งกระบวนการเผาไหม้ควรแยกออกจากห้องทำงานของเตาเผา
ความร้อนจะถูกถ่ายเทผ่านผนังท่อส่งรังสีและแผ่ไปยังภาระของเตาเผา

การจัดระบบทำความร้อนนี้ช่วยให้:

• การกระจายอุณหภูมิสม่ำเสมอมากขึ้น

• การถ่ายเทความร้อนที่มั่นคง

• ควบคุมบรรยากาศเตาเผา

• ลดการสัมผัสเปลวไฟโดยตรง

• การทำงานของเตาหลอมต่อเนื่องที่เชื่อถือได้


การใช้งานทั่วไป
หลอดรังสีรูปตัว U Cr25Ni35 สามารถใช้ใน:

• เตาบำบัดความร้อน

• เตาหลอม

• เตาชุบแข็ง

• เตาแบ่งเบา

• เตาคาร์บูไรซิ่ง

• เตาต่อเนื่อง

• เตาเตาลูกกลิ้ง

• เตาบรรยากาศป้องกัน

• สายการผลิตเหล็ก

• อุปกรณ์ทำความร้อนอุตสาหกรรม


เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการระบบทำความร้อนทางอ้อมอุณหภูมิสูงแบบกำหนดเอง

กระบวนการผลิต
ขึ้นอยู่กับรูปวาดและโครงสร้างผลิตภัณฑ์ การผลิตอาจรวมถึง:
การเตรียมวัสดุ → การผลิตท่อ → การผลิตโค้ง / ข้อศอก → การประกอบ → การเชื่อม → การผลิตแผ่นยึด → การประกอบฉนวน → การตรวจสอบมิติ → การตรวจสอบขั้นสุดท้าย

การควบคุมการผลิตที่สำคัญ ได้แก่ :

• ความแม่นยำของเส้นผ่านศูนย์กลางท่อ

• ความตรงของท่อ

• ความแม่นยำจากศูนย์กลาง

• เรขาคณิตโค้งงอรูปตัวยู

• คุณภาพการเชื่อม

• ขนาดโดยรวม

• การจัดตำแหน่งแผ่นยึด

• บล็อกฉนวนพอดี


ปัจจัยเหล่านี้ส่งผลโดยตรงต่อความแม่นยำในการติดตั้งและประสิทธิภาพการบริการในระยะยาว

ข้อดีของผลิตภัณฑ์ที่สำคัญ
วัสดุทนความร้อน Cr25Ni35
เหมาะสำหรับสภาพแวดล้อมเตาเผาอุตสาหกรรมที่มีความต้องการสูง
ข้อมูลจำเพาะ Ø124 × Ø108 × 1597 มม. แบบกำหนดเอง
ผลิตตามข้อกำหนดการติดตั้งเตาเผาเฉพาะ
โครงสร้างรูปตัว U ขนาดกะทัดรัด
ให้เส้นทางการทำความร้อนที่ขยายออกไปโดยไม่ต้องใช้พื้นที่เตามากเกินไป
จัดหาชุดประกอบที่สมบูรณ์
สามารถจัดหาท่อ Radiant บล็อกฉนวน และฐานยึดเข้าด้วยกันได้
การผลิตแบบเขียนแบบ
ขนาดและรายละเอียดโครงสร้างสามารถปรับแต่งตามแบบของลูกค้า
ความสามารถในการทดแทน
หลอดรังสีที่มีอยู่สามารถทำซ้ำได้ตามตัวอย่าง ภาพวาด หรือขนาดที่วัดได้

การควบคุมคุณภาพ
การตรวจสอบอาจรวมถึง: ขึ้นอยู่กับข้อกำหนดของโครงการ

• การตรวจสอบวัสดุ

• การตรวจสอบองค์ประกอบทางเคมี

• การตรวจสอบเส้นผ่านศูนย์กลางภายนอก/ภายใน

• การตรวจสอบมิติ

• การตรวจสอบระยะกลาง

• การตรวจสอบการเชื่อม

• การตรวจสอบรูปทรงโค้งงอ

• การตรวจสอบแผ่นยึด

• การตรวจสอบการประกอบขั้นสุดท้าย


สามารถยืนยันข้อกำหนดการตรวจสอบพิเศษก่อนการผลิตได้

เหตุใดจึงเลือกโลหะผสมFH®
FH® Alloy เชี่ยวชาญในการผลิตส่วนประกอบโลหะผสมทนความร้อนแบบกำหนดเองสำหรับเตาเผาอุตสาหกรรมและอุปกรณ์บำบัดความร้อน

กลุ่มผลิตภัณฑ์หลอดรังสีของเราประกอบด้วย:

• Cr25Ni35 หลอดเรืองแสงรูปตัวยู

• ท่อเรืองแสงรูปตัว U HU

• ท่อหม้อน้ำชนิด P

• ท่อเรืองแสงชนิด I

• หลอดเรเดียนท์ตรง

• หลอดรังสีที่ใช้แก๊สเป็นเชื้อเพลิง

• หลอด Radiant รูปทรงพิเศษ

• ชุดประกอบท่อ Radiant แบบกำหนดเอง


นอกจากนี้เรายังผลิตลูกกลิ้งเตาหลอม ท่อหล่อแบบแรงเหวี่ยง อุปกรณ์จับยึดการรักษาความร้อน ถาด ตะกร้า และส่วนประกอบเตาอื่นๆ

ขอใบเสนอราคา
หากต้องการใบเสนอราคาที่ถูกต้อง โปรดส่ง:

• การวาดภาพทางเทคนิค

• เกรดวัสดุ

• เส้นผ่านศูนย์กลางภายนอก

• เส้นผ่านศูนย์กลางภายในหรือความหนาของผนัง

• ความยาวโดยรวม

• ระยะห่างจากศูนย์กลาง

• รัศมีโค้งตัวยู

• ขนาดแผ่นยึด

• อุณหภูมิในการทำงาน

• บรรยากาศเตา

• ปริมาณที่ต้องการ


ส่งแบบหรือข้อกำหนดเฉพาะของท่อส่งรังสีที่มีอยู่ไปยัง FH® Alloy เพื่อตรวจสอบทางเทคนิคและเสนอราคา

คำถามที่พบบ่อย
คำถามที่ 1: คุณสามารถผลิตหลอดรังสีรูปตัว U Cr25Ni35 ตามรูปวาดของเราได้หรือไม่?
ใช่. FH® Alloy รองรับการผลิตที่ปรับแต่งได้อย่างเต็มที่ตามแบบของลูกค้า ขนาดเตาเผา และตัวอย่างที่มีอยู่

คำถามที่ 2: ขนาด Ø124 × Ø108 × 1597 มม. สามารถเปลี่ยนได้หรือไม่
ใช่. เส้นผ่านศูนย์กลางท่อ ความยาว ระยะกึ่งกลาง รัศมีการโค้งงอ และขนาดโดยรวมสามารถปรับแต่งได้

คำถามที่ 3: คุณสามารถจัดหาบล็อกฉนวนและแผ่นยึดเข้าด้วยกันได้หรือไม่
ใช่. สามารถจัดหาท่อส่งรังสีรูปตัวยูเป็นชุดประกอบที่สมบูรณ์พร้อมบล็อกฉนวน แผ่นยึด และส่วนประกอบการติดตั้งที่เกี่ยวข้อง

คำถามที่ 4: ผลิตภัณฑ์นี้สามารถใช้เป็นหลอดรังสีทดแทนได้หรือไม่?
ใช่. เราสามารถสร้างหลอดรังสีที่มีอยู่ตามภาพวาด ตัวอย่าง ภาพถ่าย หรือขนาดที่วัดได้

คำถามที่ 5: สามารถใช้โลหะผสมอื่นแทน Cr25Ni35 ได้หรือไม่
ใช่. สามารถเลือกวัสดุได้ตามอุณหภูมิการทำงานจริง บรรยากาศเตาเผา สภาวะของหัวเผา และอายุการใช้งานที่คาดหวัง

Q6: ข้อมูลใดที่จำเป็นสำหรับการเสนอราคา?
แนะนำให้ใช้ภาพวาดทางเทคนิค โปรดระบุวัสดุ ขนาด อุณหภูมิในการทำงาน บรรยากาศเตาเผา และปริมาณ
