ท่อ Radiant P-Type แบบกำหนดเองสำหรับเตาอุตสาหกรรม

ชุดประกอบท่อเรืองแสงโลหะผสมทนความร้อน | แผ่นยึดและการเชื่อมต่อแบบกำหนดเอง | โลหะผสมFH®
โลหะผสมFH® ผลิตท่อแผ่รังสีชนิด P แบบกำหนดเองสำหรับเตาเผาอุตสาหกรรมและอุปกรณ์บำบัดความร้อน โดยให้การประกอบท่อแผ่รังสีที่สมบูรณ์ตามแบบของลูกค้า ขนาดของเตาเผา อุณหภูมิในการทำงาน บรรยากาศ และข้อกำหนดของระบบหัวเผา

โครงสร้างรูปตัว P ผสมผสานส่วนการแผ่รังสีตรงยาวเข้ากับส่วนโค้งกลับ ทำให้เกิดเส้นทางการให้ความร้อนที่ขยายออกไปภายในพื้นที่เตาเผาที่ค่อนข้างกะทัดรัด

ท่อกระจายรังสีประเภทนี้เหมาะสำหรับระบบทำความร้อนทางอุตสาหกรรมที่ต้องการความร้อนทางอ้อม บรรยากาศของเตาเผาที่มีการควบคุม การกระจายความร้อนที่เสถียร และการรวมเตาเผาแบบปรับแต่งเอง

ภาพรวมผลิตภัณฑ์

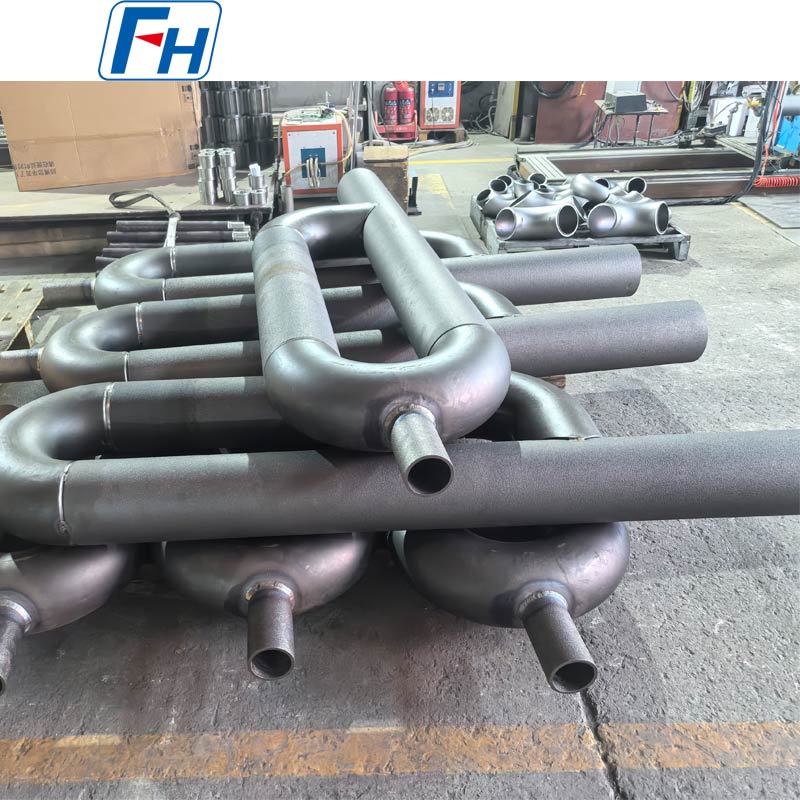

ท่อแผ่รังสีชนิด P ใช้ส่วนของท่อตรงหลายส่วนและโค้งกลับเพื่อสร้างเส้นทางการให้ความร้อนอย่างต่อเนื่อง
เมื่อเปรียบเทียบกับท่อส่งรังสีแบบตรงทั่วไป โครงสร้างชนิด P จะให้พื้นผิวที่แผ่รังสีได้ยาวนานขึ้น ในขณะที่ยังคงการจัดวางการติดตั้งที่กะทัดรัด
ผลิตภัณฑ์ที่แสดงสามารถผลิตเป็นชุดประกอบที่สมบูรณ์ ได้แก่ :

• ส่วนท่อกระจายแสงหลัก

• กลับโค้ง

• แผ่นยึด

• การเชื่อมต่อด้าน Burner

• การเชื่อมต่อทางออก / ไอเสีย

• ส่วนประกอบสนับสนุน

• อินเทอร์เฟซการติดตั้งแบบกำหนดเอง


FH® Alloy สนับสนุนทั้งโครงการเตาเผาใหม่และการผลิตท่อรังสีทดแทน

ข้อมูลจำเพาะทั่วไป

ขนาดท่อเรืองแสงชนิด P
หลอดรังสีชนิด P แต่ละหลอดสามารถผลิตได้ตามรูปแบบเตาเผาของลูกค้า

พารามิเตอร์มิติทั่วไปได้แก่:

• OD – เส้นผ่านศูนย์กลางภายนอกของท่อ

• WT – ความหนาของผนัง

• L – ความยาวโดยรวม

• C – ระยะกึ่งกลาง

• R – รัศมีโค้งกลับ

• W – ความกว้างโดยรวม

• แผ่นยึด dimensions

• เส้นผ่านศูนย์กลางท่อเชื่อมต่อ

• ความยาวการเชื่อมต่อ

• ขนาดรูยึด

• ขนาดอินเทอร์เฟซของ Burner


การอ้างอิงการวาดภาพ

• OD = เส้นผ่านศูนย์กลางภายนอก

• WT = ความหนาของผนัง

• L = ความยาวโดยรวม

• C = ระยะห่างจากศูนย์กลาง

• R = รัศมีการโค้งงอ


มิติข้อมูลทั้งหมดสามารถปรับแต่งตามแบบของลูกค้า ตัวอย่าง หรือขนาดเตาเผาที่มีอยู่ได้

โครงสร้างหลายช่องรูปตัว P
ข้อแตกต่างที่สำคัญระหว่างท่อเรเดียนชนิด P และท่อเรเดียนแบบตรงทั่วไปคือรูปทรงการไหลกลับ
ส่วนตรงหลายส่วนเชื่อมต่อกันด้วยส่วนกลับโค้ง ทำให้เกิดเส้นทางการไหลภายในที่ยาวขึ้น
การออกแบบนี้สามารถให้:

• พื้นผิวการแผ่รังสีความร้อนที่ใหญ่ขึ้น

• เส้นทางความร้อนที่ยาวขึ้น

• การจัดวางการติดตั้งที่กะทัดรัด

• รูปแบบเตาหลอมที่ยืดหยุ่น

• การถ่ายเทความร้อนที่มั่นคง

• การจัดวางเตาและไอเสียแบบกำหนดเอง


รูปทรง P-type ที่แน่นอนควรได้รับการออกแบบตามเตาเผาจริง แทนที่จะใช้ขนาดมาตรฐานเดียวสำหรับทุกการใช้งาน

วัสดุโลหะผสมทนความร้อน
การเลือกใช้วัสดุมีความสำคัญต่ออายุการใช้งานของท่อส่งรังสี
FH® Alloy สามารถผลิตท่อแผ่รังสีชนิด P โดยใช้วัสดุทนความร้อนประเภทต่างๆ ได้แก่:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• โลหะผสมทนความร้อน Cr-Ni

• โลหะผสมทนความร้อนสูง Ni

• โลหะผสมอุณหภูมิสูงที่มีนิกเกิลเป็นส่วนประกอบหลัก

• เกรดอื่นๆ ที่ลูกค้ากำหนด


การเลือกวัสดุควรคำนึงถึง:

• อุณหภูมิในการทำงาน

• บรรยากาศเตา

• เงื่อนไขของเตา

• ความถี่การปั่นจักรยานด้วยความร้อน

• สภาวะออกซิเดชั่น

• ความหนาของผนังท่อ

• อายุการใช้งานที่ต้องการ


หากไม่ได้ระบุวัสดุ FH® Alloy สามารถให้การสนับสนุนในการเลือกวัสดุตามเงื่อนไขการทำงานของเตาเผาจริง

ออกแบบมาเพื่อให้ความร้อนจากเตาทางอ้อม
ท่อกระจายรังสีชนิด P มักใช้โดยที่เปลวไฟของหัวเผาและก๊าซเผาไหม้จำเป็นต้องแยกออกจากห้องทำงานของเตาเผา
ความร้อนจะถูกถ่ายเทผ่านผนังท่อส่งรังสีและแผ่ไปยังชิ้นงานภายในเตาเผา
ข้อตกลงนี้สามารถช่วยให้:

• ควบคุมบรรยากาศเตาเผา

• ลดการสัมผัสเปลวไฟโดยตรง

• ความร้อนที่เสถียรยิ่งขึ้น

• การกระจายอุณหภูมิสม่ำเสมอ

• การทำงานต่อเนื่องที่เชื่อถือได้


แผ่นยึดและการเชื่อมต่อแบบกำหนดเอง

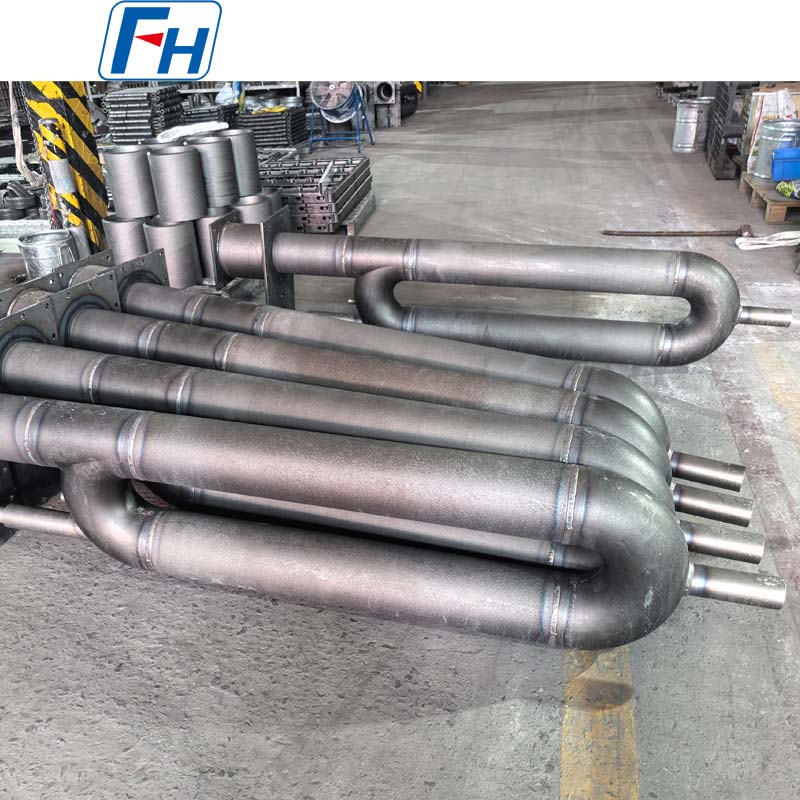

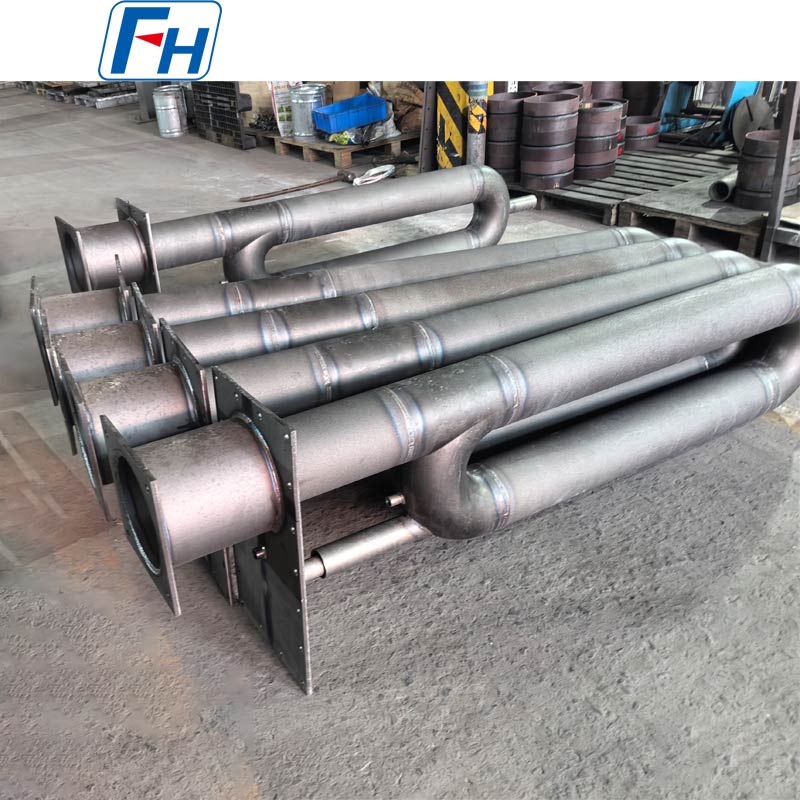

ท่อส่งรังสีชนิด P ที่แสดงใช้แผ่นยึดแบบกำหนดเองและโครงสร้างการเชื่อมต่อปลาย
FH® Alloy สามารถปรับแต่ง:

• แผ่นยึด width and height

• ความหนาของแผ่น

• ปริมาณรูยึด

• เส้นผ่านศูนย์กลางรูและตำแหน่ง

• การเชื่อมต่อเตา

• การเชื่อมต่อท่อไอเสีย

• เส้นผ่านศูนย์กลางท่อเชื่อมต่อ

• โครงสร้างรองรับ

• การวางแนวการติดตั้ง


ช่วยให้การประกอบทั้งหมดตรงกับส่วนต่อประสานเตาเผาที่มีอยู่ของลูกค้า

การใช้งานทั่วไป
หลอดรังสีชนิด P ใช้กันอย่างแพร่หลายใน:

• เตาบำบัดความร้อน

• เตาหลอม

• เตาชุบแข็ง

• เตาแบ่งเบา

• เตาคาร์บูไรซิ่ง

• เตาต่อเนื่อง

• เตาเตาลูกกลิ้ง

• เตาบรรยากาศป้องกัน

• สายการผลิตเหล็ก

• ระบบทำความร้อนอุตสาหกรรม


เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการเส้นทางการให้ความร้อนแบบกระจายที่ยาวนานภายในพื้นที่เตาเผาที่จำกัด

กระบวนการผลิต
ขึ้นอยู่กับการออกแบบ การผลิตอาจรวมถึง:
การเตรียมวัสดุ → การผลิตท่อ → การเตรียมส่วนตรง → การผลิตโค้งกลับ → การประกอบ → การเชื่อม → การผลิตแผ่นยึด → การตัดเฉือน → การตรวจสอบมิติ → การทำความสะอาดพื้นผิว → การตรวจสอบขั้นสุดท้าย

การควบคุมการผลิตที่สำคัญได้แก่:

• ความตรงของท่อ

• ความสม่ำเสมอของความหนาของผนัง

• เรขาคณิตโค้งงอ

• ระยะห่างจากศูนย์กลาง

• คุณภาพการเชื่อม

• การจัดตำแหน่งการเชื่อมต่อ

• แผ่นยึด accuracy

• ความอดทนมิติโดยรวม


สำหรับโครงสร้างประเภท P ที่ซับซ้อน การรักษาการจัดตำแหน่งที่ถูกต้องระหว่างส่วนต่างๆ ของท่อเป็นสิ่งสำคัญอย่างยิ่ง

ข้อได้เปรียบที่สำคัญ
เส้นทางความร้อนแบบขยาย
โครงสร้างรูปตัว P ให้เส้นทางการแผ่รังสีที่ยาวกว่าท่อตรงธรรมดา
เค้าโครงเตาขนาดกะทัดรัด
สามารถจัดวางท่อได้หลายส่วนภายในพื้นที่ติดตั้งเตาหลอมที่จำกัด
วัสดุทนความร้อนแบบกำหนดเอง
สามารถเลือกวัสดุได้ตามอุณหภูมิและบรรยากาศของเตาเผา
การผลิตประกอบที่สมบูรณ์
ส่วนของท่อ ส่วนโค้ง แผ่นยึด และโครงสร้างการเชื่อมต่อสามารถจัดเป็นชุดประกอบเดียวได้
การผลิตแบบเขียนแบบ
เหมาะสำหรับโครงการเตาอุตสาหกรรมที่มีการปรับแต่งสูง
การผลิตทดแทน
หลอดรังสีชนิด P ที่มีอยู่สามารถทำซ้ำได้จากภาพวาด ตัวอย่าง ภาพถ่าย หรือการวัดขนาด

การควบคุมคุณภาพ
การตรวจสอบอาจรวมถึง: ขึ้นอยู่กับความต้องการของลูกค้า

• การตรวจสอบวัสดุ

• การวิเคราะห์องค์ประกอบทางเคมี

• การตรวจสอบมิติ

• การวัดความหนาของผนัง

• การตรวจสอบขนาดโค้งงอ

• ระยะห่างจากศูนย์กลาง inspection

• การตรวจสอบการเชื่อม

• แผ่นยึด inspection

• การตรวจสอบมิติการเชื่อมต่อ

• การตรวจสอบการประกอบขั้นสุดท้าย


สามารถตกลงข้อกำหนดการตรวจสอบพิเศษก่อนการผลิตได้

เหตุใดจึงเลือกโลหะผสมFH®
FH® Alloy เชี่ยวชาญด้านส่วนประกอบโลหะผสมทนความร้อนแบบกำหนดเองสำหรับเตาเผาอุตสาหกรรมและอุปกรณ์บำบัดความร้อน
กลุ่มผลิตภัณฑ์หลอดรังสีของเราประกอบด้วย:

• ท่อหม้อน้ำชนิด P

• หลอดรังสีรูปตัวยู

• ท่อเรืองแสงชนิด I

• หลอดเรเดียนท์ตรง

• หลอดรังสีที่ใช้แก๊สเป็นเชื้อเพลิง

• หลอด Radiant รูปทรงพิเศษ

• ชุดประกอบท่อ Radiant แบบกำหนดเอง


เรายังผลิต:

• ลูกกลิ้งเตา

• ท่อหล่อแบบแรงเหวี่ยง

• อุปกรณ์บำบัดความร้อน

• ถาดเตา

• ตะกร้าเตา

• ส่วนประกอบเตาทนความร้อนแบบกำหนดเอง


FH® Alloy รองรับการผลิต OEM การผลิตตามการวาด โครงการทดแทน และการเลือกโลหะผสมแบบกำหนดเองสำหรับลูกค้าต่างประเทศ

ขอใบเสนอราคา
หากต้องการใบเสนอราคาที่ถูกต้องสำหรับหลอดรังสีชนิด P ของคุณ โปรดระบุ:

1. การวาดภาพทางเทคนิคหรือภาพร่าง

2. เส้นผ่านศูนย์กลางภายนอกของท่อ

3. ความหนาของผนัง

4. ขนาดโดยรวม

5. ระยะห่างจากศูนย์กลาง

6. กลับมิติการโค้งงอ

7. เกรดวัสดุ

8. แผ่นยึด dimensions
9. รายละเอียดการเชื่อมต่อหัวเผา/ไอเสีย

10. อุณหภูมิในการทำงาน

11. บรรยากาศเตา

12. ปริมาณที่ต้องการ


ส่งแบบหรือข้อกำหนดเฉพาะของท่อส่งรังสีที่มีอยู่ไปยัง FH® Alloy เพื่อตรวจสอบทางเทคนิคและเสนอราคา

คำถามที่พบบ่อย
คำถามที่ 1: คุณสามารถผลิตหลอดรังสีชนิด P ตามรูปวาดของเราได้หรือไม่?
ใช่. FH® Alloy เชี่ยวชาญในการผลิตตามแบบของลูกค้า ตัวอย่าง และขนาดเตาเผา

คำถามที่ 2: หลอดรังสีชนิด P และ U-type แตกต่างกันอย่างไร
โดยปกติแล้วท่อรังสีชนิด U จะประกอบด้วยขาหลัก 2 ขาที่ขนานกันโดยเชื่อมต่อกันด้วยโค้งกลับ 1 ครั้ง ท่อส่งรังสีชนิด P ใช้การจัดเรียงการไหลกลับที่ซับซ้อนมากขึ้นโดยมีหลายส่วน ช่วยให้เส้นทางการให้ความร้อนภายในเตาเผายาวขึ้น

Q3: สามารถปรับแต่งแผ่นยึดได้หรือไม่?
ใช่. ขนาดแผ่น ความหนา รูยึด ช่องเชื่อมต่อ และตำแหน่งการติดตั้งสามารถผลิตได้ตามแบบของเตาเผา

Q4: สามารถใช้วัสดุอะไรได้บ้าง?
ตัวเลือกที่มี ได้แก่ 1.4848, 1.4849, 1.4852, 2.4879, โลหะผสมที่มีโครเมียมสูง/Ni สูง, โลหะผสมที่มีนิกเกิลเป็นส่วนประกอบหลัก และเกรดทนความร้อนอื่นๆ ที่ลูกค้ากำหนด

คำถามที่ 5: คุณสามารถผลิตหลอดรังสีชนิด P ทดแทนได้หรือไม่
ใช่. ผลิตภัณฑ์ที่มีอยู่สามารถทำซ้ำได้โดยใช้ภาพวาด ตัวอย่าง ภาพถ่าย หรือขนาดที่วัดได้

Q6: คุณสามารถจัดหาชุดประกอบท่อกระจายแสงที่สมบูรณ์ได้หรือไม่?
ใช่. FH® Alloy สามารถผลิตส่วนของท่อ ส่วนโค้งกลับ แผ่นยึด การเชื่อมต่อ และส่วนประกอบโครงสร้างที่เกี่ยวข้องเป็นชุดประกอบที่สมบูรณ์
