ท่อเรืองแสงรูปตัว U HU – Ø152.4 × Ø142.8 × 2154.24 มม.

ชุดประกอบท่อเรืองแสงเส้นผ่านศูนย์กลางขนาดใหญ่แบบกำหนดเองสำหรับเตาอุตสาหกรรม | โลหะผสมFH®
โลหะผสมFH® ผลิตท่อแผ่รังสีรูปตัว U HU สำหรับเตาเผาอุตสาหกรรม เตาบำบัดความร้อน และระบบทำความร้อนทางอ้อมที่อุณหภูมิสูง

ท่อเรืองแสงแบบปรับแต่งเองนี้ผลิตจากโลหะผสมทนความร้อน HU โดยมีข้อกำหนดท่อขนาด Ø152.4 × Ø142.8 × 2154.24 มม. (OD × ID × L)

โครงสร้างรูปตัว U เส้นผ่านศูนย์กลางขนาดใหญ่ให้พื้นผิวทำความร้อนแบบกระจายที่ขยายออกไป ในขณะที่ยังคงรูปแบบการติดตั้งเตาหลอมที่มีขนาดกะทัดรัด ผลิตภัณฑ์ยังสามารถจัดหาเป็นชุดประกอบที่สมบูรณ์พร้อมบล็อกฉนวนอุณหภูมิสูง แผ่นฐานยึด และส่วนประกอบการติดตั้งแบบกำหนดเอง

FH® Alloy รองรับการผลิตแบบ OEM ตามแบบของลูกค้า ขนาดของเตาเผา สภาพการทำงาน และข้อกำหนดในการเปลี่ยน

ข้อมูลจำเพาะของผลิตภัณฑ์

ขนาดท่อเรืองแสง รูปทรงตัว U
คุณสมบัติหลักของหลอดรังสีนี้คือ:
Ø152.4 × Ø142.8 × 2154.24 มม

• OD – เส้นผ่านศูนย์กลางภายนอก: Ø152.4 มม

• ID – เส้นผ่านศูนย์กลางภายใน: Ø142.8 มม

• ความหนาของผนังที่กำหนด: 4.8 มม

• L – ความยาว : 2154.24 มม


ขนาดโครงสร้างอื่นๆ สามารถปรับแต่งได้ เช่น:

• C – ระยะกึ่งกลาง

• H – ความสูงโดยรวม

• R – รัศมี U-Bend

• ความยาวขาตรง

• ขนาดแผ่นยึด

• ตำแหน่งรูยึด

• ขนาดบล็อกฉนวน

• ขนาดการเชื่อมต่อทางเข้า / ทางออก


ทุกมิติสามารถผลิตได้ตามแบบของลูกค้าหรือขนาดเตาที่มีอยู่

โลหะผสมทนความร้อน HU
HU เป็นเกรดโลหะผสมหล่อทนความร้อนโครเมียมสูง นิกเกิลสูง ที่ใช้กันทั่วไปสำหรับส่วนประกอบที่ทำงานในสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูง

สำหรับการใช้งานท่อแผ่รังสี วัสดุ HU มีลักษณะเฉพาะ เช่น:

• ทนอุณหภูมิสูงได้ดี

• ต้านทานการเกิดออกซิเดชันได้ดี

• ประสิทธิภาพที่มั่นคงในระหว่างการสัมผัสกับความร้อนเป็นเวลานาน

• ความต้านทานที่เหมาะสมต่อวงจรการให้ความร้อนและความเย็นซ้ำๆ

• เสถียรภาพทางโครงสร้างที่ดีสำหรับการใช้งานเตาอุตสาหกรรม


ประสิทธิภาพการบริการที่แท้จริงของท่อส่งรังสีขึ้นอยู่กับเกรดวัสดุเพียงอย่างเดียว ควรพิจารณาถึงอุณหภูมิในการทำงาน บรรยากาศของเตาเผา สภาวะของหัวเผา วงจรความร้อน รูปทรงของท่อ และวิธีปฏิบัติในการทำงานของเตาเผาด้วย

โครงสร้างรูปตัว U เส้นผ่านศูนย์กลางขนาดใหญ่
ด้วยเส้นผ่านศูนย์กลางภายนอก Ø152.4 มม. ผลิตภัณฑ์นี้ได้รับการออกแบบให้เป็นท่อแผ่รังสีรูปตัว U ที่ค่อนข้างใหญ่สำหรับระบบเตาเผาอุตสาหกรรมที่ต้องการพื้นผิวการให้ความร้อนแบบแผ่รังสีอย่างมาก
โครงสร้างประกอบด้วยส่วนท่อขนานยาวสองส่วนเชื่อมต่อกันด้วยโค้งรูปตัวยู

การกำหนดค่านี้ให้:

• เส้นทางการแผ่รังสีความร้อนที่ขยายออกไป

• พื้นผิวทำความร้อนขนาดใหญ่

• การจัดเรียงเตาขนาดกะทัดรัด

• ความร้อนทางอ้อมที่เสถียร

• การออกแบบระยะกึ่งกลางที่ยืดหยุ่น

• การปรับให้เข้ากับรูปแบบเตาเผาที่แตกต่างกัน


เมื่อเปรียบเทียบกับท่อส่งรังสีตรงแบบธรรมดา การออกแบบรูปตัว U ช่วยให้มีเส้นทางการถ่ายเทความร้อนที่ยาวขึ้นภายในพื้นที่การติดตั้งที่จำกัด

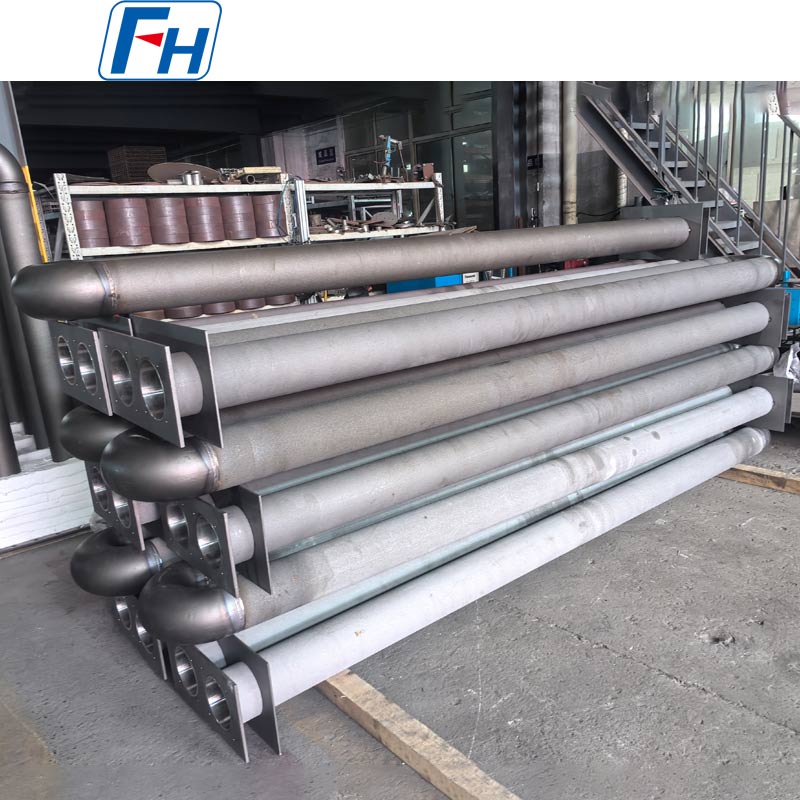

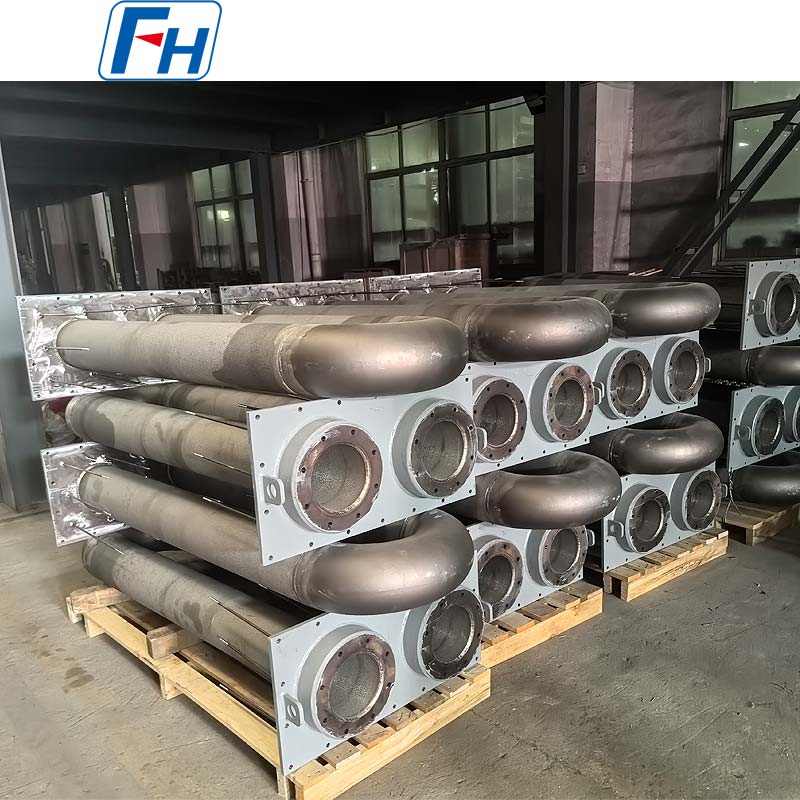

ชุดประกอบฉนวนและการติดตั้งที่สมบูรณ์

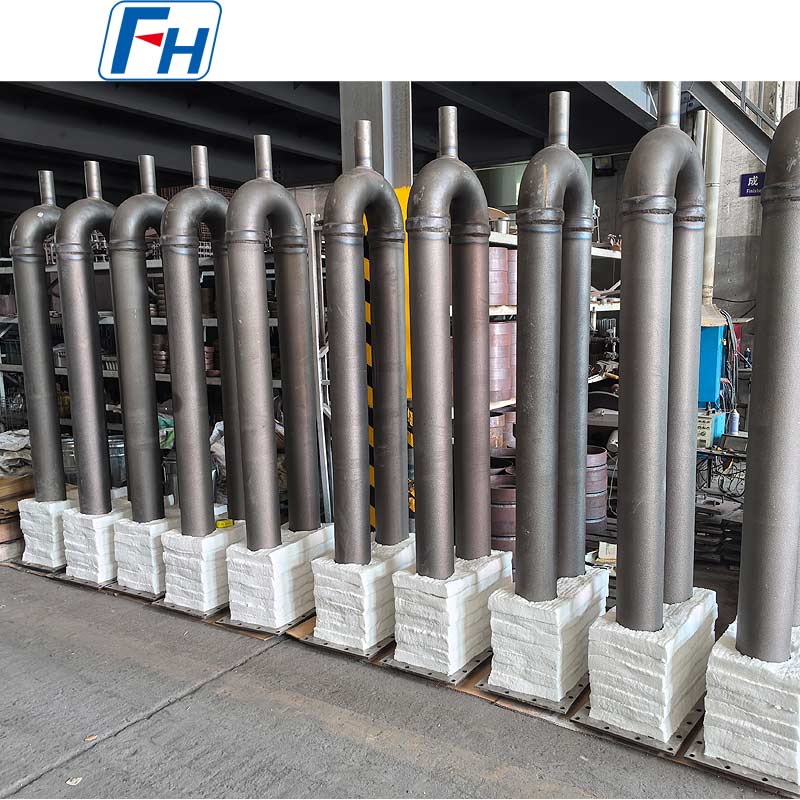

ดังที่แสดงในโครงร่างผลิตภัณฑ์นี้ สามารถจัดหาท่อส่งรังสีร่วมกับบล็อกฉนวนอุณหภูมิสูงและแผ่นฐานยึดโลหะได้
การประกอบที่สมบูรณ์นี้ช่วยลดความยุ่งยากในการติดตั้งและการเปลี่ยน

ส่วนประกอบที่กำหนดเองอาจรวมถึง:

• ความหนาของบล็อกฉนวน

• ขนาดบล็อกฉนวน

• ขนาดแผ่นฐาน

• ความหนาของแผ่นฐาน

• ปริมาณรูยึด

• ตำแหน่งรูยึด

• ระยะห่างของท่อ

• โครงสร้างรองรับ


สำหรับผู้สร้างเตาเผาและโครงการทดแทน FH® Alloy สามารถจัดเตรียมการประกอบแบบสมบูรณ์ แทนที่จะจ่ายเฉพาะหลอด Radiant แบบเปลือยเท่านั้น

เครื่องทำความร้อนเตาทางอ้อม
ท่อส่งรังสีรูปตัวยูถูกนำมาใช้กันอย่างแพร่หลายในเตาเผาอุตสาหกรรมซึ่งแหล่งความร้อนหรือก๊าซเผาไหม้ควรแยกออกจากห้องทำงานของเตาเผา
ความร้อนที่เกิดขึ้นภายในท่อจะถูกถ่ายโอนผ่านผนังท่อและแผ่ไปยังโหลดของเตาเผา

การจัดระบบทำความร้อนนี้สามารถช่วยให้:

• ควบคุมบรรยากาศเตาเผา

• ลดการสัมผัสเปลวไฟโดยตรง

• กระจายความร้อนได้อย่างเสถียร

• อุณหภูมิเตาสม่ำเสมอมากขึ้น

• ประสิทธิภาพการทำความร้อนอย่างต่อเนื่องที่เชื่อถือได้


การใช้งานทั่วไป
หลอดรังสีรูปตัว U ของ HU สามารถใช้ใน:

• เตาบำบัดความร้อน

• เตาหลอม

• เตาชุบแข็ง

• เตาแบ่งเบา

• เตาคาร์บูไรซิ่ง

• เตาต่อเนื่อง

• เตาเตาลูกกลิ้ง

• เตาบรรยากาศป้องกัน

• สายการผลิตเหล็ก

• อุปกรณ์ทำความร้อนอุตสาหกรรม


ข้อมูลจำเพาะนี้เหมาะอย่างยิ่งสำหรับระบบที่ต้องการท่อส่งรังสีรูปตัวยูที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และยาวสำหรับการทำความร้อนทางอ้อมที่อุณหภูมิสูง

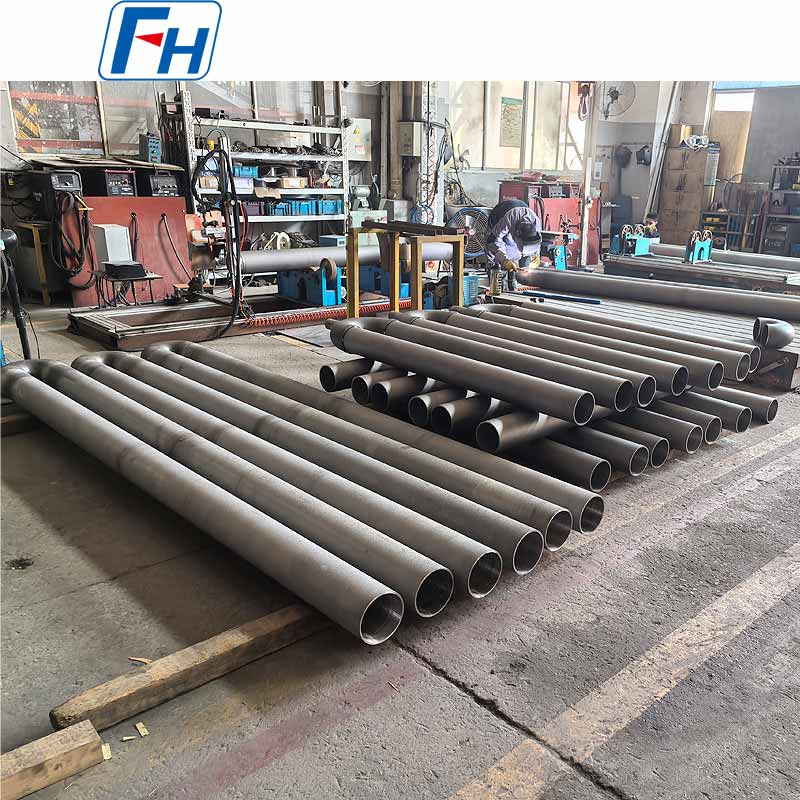

กระบวนการผลิต
กระบวนการผลิตอาจรวมถึง: ขึ้นอยู่กับแบบร่างทางเทคนิค
การเตรียมวัสดุ → การผลิตท่อ → การผลิต U-Bend / Elbow → การประกอบ → การเชื่อม → การตัดเฉือน → การผลิตแผ่นยึด → การประกอบฉนวน → การตรวจสอบมิติ → การตรวจสอบขั้นสุดท้าย

การควบคุมการผลิตที่สำคัญได้แก่:

• เส้นผ่านศูนย์กลางภายนอกและภายใน

• ความหนาของผนัง

• ความตรงของท่อ

• ระยะห่างจากศูนย์กลาง

• เรขาคณิตโค้งงอ

• คุณภาพการเชื่อม

• ขนาดโดยรวม

• การจัดตำแหน่งแผ่นยึด

• การประกอบฉนวนพอดี


การควบคุมขนาดที่แม่นยำเป็นสิ่งสำคัญอย่างยิ่งสำหรับท่อส่งรังสีที่มีความยาว 2154.24 มม. เนื่องจากการจัดแนวการติดตั้งส่งผลโดยตรงต่อการประกอบเตาเผาและประสิทธิภาพการบริการ

ข้อดีของผลิตภัณฑ์ที่สำคัญ
โลหะผสมทนความร้อน HU
ออกแบบมาสำหรับสภาพแวดล้อมเตาเผาอุตสาหกรรมที่มีความต้องการสูง
เส้นผ่านศูนย์กลางขนาดใหญ่ Ø152.4 มม
ให้พื้นผิวทำความร้อนที่แผ่กระจายอย่างมาก
ความยาวท่อ 2154.24 มม
เหมาะสำหรับการติดตั้งเตาอุตสาหกรรมขนาดใหญ่
ความหนาของผนังที่กำหนด 4.8 มม
คำนวณจาก OD152.4 mm OD และ Ø142.8 mm ID ที่ระบุ
จัดหาชุดประกอบที่สมบูรณ์
มีให้เลือกทั้งแบบบล็อกฉนวน แผ่นฐาน และส่วนประกอบสำหรับติดตั้ง
วิศวกรรมที่กำหนดเอง
ระยะกึ่งกลาง รัศมีการโค้งงอ โครงสร้างการติดตั้ง และขนาดอื่นๆ สามารถปรับแต่งได้
การผลิตทดแทน
ชุดประกอบท่อรังสีที่มีอยู่สามารถทำซ้ำได้ตามแบบ ตัวอย่าง หรือขนาดที่วัดได้

การควบคุมคุณภาพ
การตรวจสอบอาจรวมถึง: ขึ้นอยู่กับข้อกำหนดของโครงการ

• การตรวจสอบวัสดุ

• การตรวจสอบองค์ประกอบทางเคมี

• การตรวจสอบเส้นผ่านศูนย์กลางภายนอก

• การตรวจสอบเส้นผ่านศูนย์กลางภายใน

• ความหนาของผนัง measurement

• การตรวจสอบความยาวโดยรวม

• การตรวจสอบระยะกลาง

• เรขาคณิตโค้งงอ inspection

• การตรวจสอบการเชื่อม

• การตรวจสอบแผ่นยึด

• การตรวจสอบการประกอบขั้นสุดท้าย


ข้อกำหนดการตรวจสอบเพิ่มเติมสามารถตกลงได้ก่อนการผลิต

เหตุใดจึงเลือกโลหะผสมFH®
FH® Alloy เชี่ยวชาญด้านส่วนประกอบโลหะผสมทนความร้อนแบบกำหนดเองสำหรับเตาเผาอุตสาหกรรมและอุปกรณ์บำบัดความร้อน

กลุ่มผลิตภัณฑ์หลอดรังสีของเราประกอบด้วย:

• ท่อเรืองแสงรูปตัว U HU

• Cr25Ni35 หลอดเรืองแสงรูปตัว U

• ท่อหม้อน้ำชนิด P

• ท่อเรืองแสงชนิด I

• หลอดเรเดียนท์ตรง

• หลอดรังสีที่ใช้แก๊สเป็นเชื้อเพลิง

• หลอด Radiant รูปทรงพิเศษ

• ชุดประกอบท่อ Radiant แบบกำหนดเอง


นอกจากนี้เรายังผลิตลูกกลิ้งเตาหลอม ท่อหล่อแบบแรงเหวี่ยง อุปกรณ์จับยึดการรักษาความร้อน ถาดเตา ตะกร้าเตา และส่วนประกอบเตาแบบกำหนดเองอื่นๆ

ขอใบเสนอราคา
หากต้องการใบเสนอราคาที่ถูกต้อง โปรดระบุ:

1. การวาดภาพทางเทคนิค

2. เกรดวัสดุ

3. เส้นผ่านศูนย์กลางภายนอก

4. เส้นผ่านศูนย์กลางภายในหรือความหนาของผนัง

5. ความยาวโดยรวม

6. ระยะห่างจากศูนย์กลาง

7. รัศมีโค้งตัวยู

8. ขนาดแผ่นยึด

9. อุณหภูมิในการทำงาน

10. บรรยากาศเตา

11. ปริมาณที่ต้องการ


ส่งแบบหรือข้อกำหนดเฉพาะของท่อส่งรังสีที่มีอยู่ไปยัง FH® Alloy เพื่อตรวจสอบทางเทคนิคและเสนอราคา

คำถามที่พบบ่อย
คำถามที่ 1: คุณสามารถผลิตท่อเรืองแสงรูปตัว U Ø152.4 × Ø142.8 × 2154.24 มม. ได้หรือไม่
ใช่. FH® Alloy สามารถผลิตข้อกำหนดเฉพาะของท่อกระจาย HU นี้และยังสามารถปรับขนาดตามการออกแบบเตาเผาของคุณได้อีกด้วย

Q2: ความหนาของผนังคืออะไร?
เมื่อพิจารณาจากเส้นผ่านศูนย์กลางภายนอก Ø152.4 มม. และเส้นผ่านศูนย์กลางภายใน Ø142.8 มม. ความหนาของผนังแนวรัศมีที่กำหนดคือ 4.8 มม.

Q3: สามารถปรับระยะกึ่งกลางได้หรือไม่?
ใช่. ระยะกึ่งกลาง รัศมีการโค้งงอ ความยาวขาตรง ความสูงโดยรวม และขนาดการติดตั้งสามารถปรับแต่งได้

คำถามที่ 4: คุณสามารถจัดหาบล็อกฉนวนและฐานติดตั้งได้หรือไม่
ใช่. ท่อส่งรังสีสามารถจัดหาเป็นชุดประกอบที่สมบูรณ์พร้อมบล็อกฉนวน แผ่นยึด และส่วนประกอบการติดตั้งที่เกี่ยวข้องที่ปรับแต่งได้

คำถามที่ 5: สามารถเปลี่ยน HU เป็นโลหะผสมทนความร้อนชนิดอื่นได้หรือไม่
ใช่. สามารถเลือกวัสดุได้ตามอุณหภูมิในการทำงาน บรรยากาศเตาเผา สภาวะการหมุนเวียนของความร้อน และอายุการใช้งานที่คาดหวัง

คำถามที่ 6: คุณสามารถผลิตหลอดรังสีทดแทนได้หรือไม่
ใช่. หลอดรังสีที่มีอยู่สามารถทำซ้ำได้จากภาพวาดทางเทคนิค ตัวอย่าง ภาพถ่าย หรือขนาดที่วัดได้
