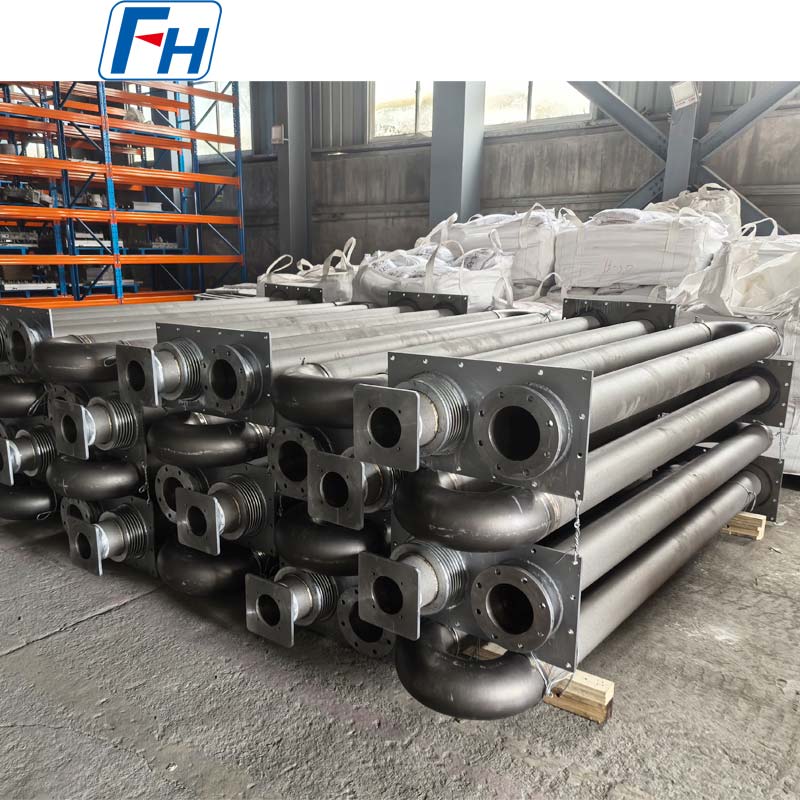

ท่อรังสีรูปตัว U สำหรับเตาอุตสาหกรรม
ท่อแผ่รังสีรูปตัว U โลหะผสม FH® ได้รับการออกแบบสำหรับการใช้งานความร้อนทางอ้อมในเตาบำบัดความร้อนทางอุตสาหกรรม โครงสร้างรูปตัว U ให้พื้นผิวการถ่ายเทความร้อนขนาดใหญ่ ในขณะเดียวกันก็รักษาบรรยากาศการเผาไหม้แยกออกจากห้องเตาเผา ช่วยให้ได้ความร้อนจากเตาเผาที่เสถียรและสม่ำเสมอ

ผลิตจากโลหะผสมที่ทนต่ออุณหภูมิสูง ท่อส่งรังสีของเราสามารถปรับแต่งตามอุณหภูมิการทำงาน บรรยากาศของเตาเผา ขนาดของท่อ การออกแบบหัวเผา และเงื่อนไขการบริการ

คุณสมบัติที่สำคัญ

• ทนต่อการเกิดออกซิเดชันและการกัดกร่อนที่อุณหภูมิสูงได้สูง

• ความแข็งแรงที่ดีและความเสถียรของมิติที่อุณหภูมิสูง

• ออกแบบมาเพื่อการถ่ายเทความร้อนแบบกระจายที่มีประสิทธิภาพและสม่ำเสมอ

• เหมาะสำหรับเตาเผาอุตสาหกรรมแบบต่อเนื่องและแบบแบทช์

• เส้นผ่านศูนย์กลางท่อแบบกำหนดเอง ความหนาของผนัง ความยาว และขนาดส่วนโค้งงอรูปตัว U
• มีให้เลือกทั้งสเตนเลสทนความร้อนและโลหะผสมนิกเกิล

• ผลิตตามแบบของลูกค้าหรือขนาดเตาที่มีอยู่

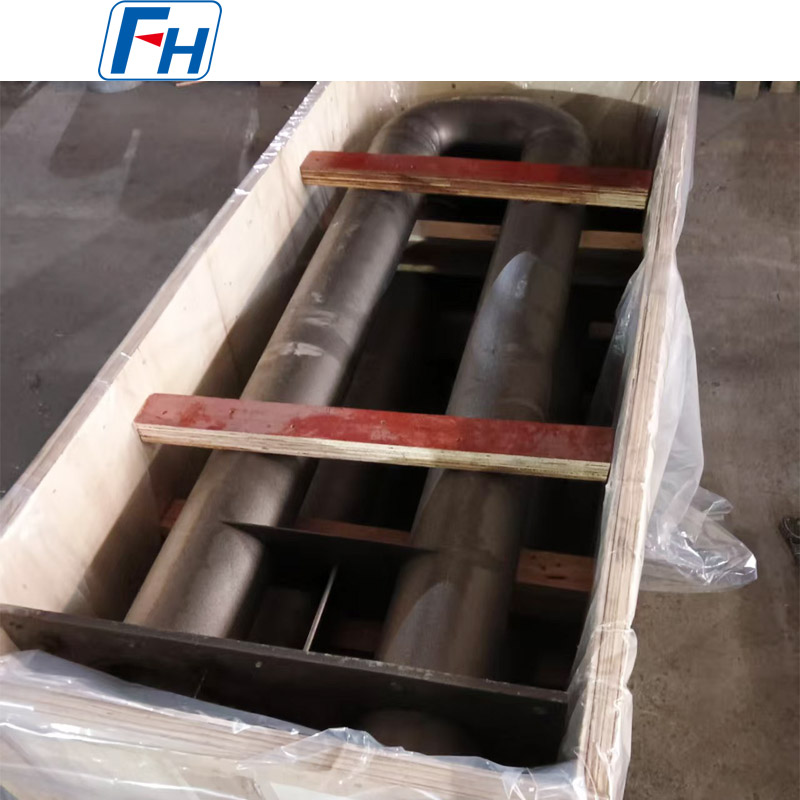

• มีการตรวจสอบก่อนจัดส่ง


ข้อมูลจำเพาะทั่วไป

การใช้งานทั่วไป
หลอดรังสีรูปตัวยูใช้กันอย่างแพร่หลายใน:

• เตาบำบัดความร้อน

• เตาคาร์บูไรซิ่ง

• เตาหลอม

• เตาชุบแข็ง

• เตาต่อเนื่อง

• เตาเตาลูกกลิ้ง

• เตาหลอมแบบแบตช์

• เตาทำความร้อนอุตสาหกรรม

• สายการผลิตเหล็ก

• อุปกรณ์รักษาความร้อนโลหะ


T เหมาะอย่างยิ่งสำหรับระบบเตาเผาที่ต้องการความร้อนทางอ้อมและบรรยากาศเตาเผาที่มีการควบคุม

ตัวเลือกวัสดุโลหะผสมทนความร้อน
การเลือกใช้วัสดุมีความสำคัญต่ออายุการใช้งานของท่อส่งรังสี

ขึ้นอยู่กับอุณหภูมิของเตาเผา บรรยากาศ และสภาวะการหมุนเวียนของความร้อน FH® Alloy สามารถผลิตท่อแผ่รังสีจากเกรดโลหะผสมทนความร้อนต่างๆ ซึ่งรวมถึง:

• 1.4848 / โลหะผสมทนความร้อนชนิด AISI 309

• 1.4849 / โลหะผสมทนความร้อนชนิด AISI 310

• โลหะผสมทนความร้อน 1.4852

• เกรดโลหะผสมอุณหภูมิสูง 2.4879

• โลหะผสมทนความร้อน High-นิ และ Cr สูง

• โลหะผสมที่มีนิกเกิลเป็นหลักสำหรับสภาวะเตาเผาที่มีความต้องการมากขึ้น


ควรเลือกวัสดุขั้นสุดท้ายตามอุณหภูมิการทำงานจริง บรรยากาศเตาเผา น้ำหนักบรรทุก และอายุการใช้งานที่คาดหวัง

ตารางการเลือกวัสดุ

การผลิตและการผลิต
ขึ้นอยู่กับการออกแบบ หลอดรังสีรูปตัว U สามารถผลิตได้โดยใช้ส่วนผสมของ:
การหล่อแบบแรงเหวี่ยง / การหล่อแบบคงที่ → การตัดเฉือน → การประกอบท่อ → การขึ้นรูปรูปตัว U → การเชื่อม → การตรวจสอบขนาด → การตกแต่งพื้นผิว → การตรวจสอบขั้นสุดท้าย

สำหรับหลอดรังสีขนาดใหญ่หรืออุณหภูมิสูง ควรให้ความสนใจเป็นพิเศษกับ:

• ความตรงของท่อ

• ความสม่ำเสมอของความหนาของผนัง

• คุณภาพการเชื่อม

• เรขาคณิตโค้งงอรูปตัวยู

• ขนาดโดยรวม

• ทนต่อการเสียรูปในอุณหภูมิสูง


ซึ่งจะช่วยลดความล้มเหลวก่อนวัยอันควรที่เกิดจากความเครียดจากความร้อน ออกซิเดชัน และการบิดเบือนมิติ

ออกแบบมาสำหรับบริการเตาอุณหภูมิสูง
ท่อส่งรังสีทำงานภายใต้วงจรการให้ความร้อนและความเย็นซ้ำๆ กลไกความล้มเหลวทั่วไป ได้แก่:

• ออกซิเดชันที่อุณหภูมิสูง

• ความเหนื่อยล้าจากความร้อน

• คืบคลานเสียรูป

• การดัดท่อ

• รอยเชื่อมแตก

• ความร้อนสูงเกินไปในท้องถิ่น

• การกัดกร่อนที่อุณหภูมิสูง


ดังนั้น FH® Alloy จึงประเมินการออกแบบท่อส่งรังสีตามเงื่อนไขเตาเผาจริงของลูกค้า แทนที่จะเลือกวัสดุตามอุณหภูมิที่กำหนดเท่านั้น
เพื่อการเลือกใช้วัสดุที่แม่นยำยิ่งขึ้น เราขอแนะนำให้จัดเตรียม:
อุณหภูมิในการทำงาน เตา บรรยากาศ ประเภทหัวเผาแบบท่อ อายุการใช้งานที่คาดหวัง

ท่อ Radiant รูปตัว U แบบกำหนดเอง
เราผลิตท่อส่งรังสีรูปตัวยูตามแบบของลูกค้าและข้อกำหนดของเตาเผา
พารามิเตอร์ที่กำหนดเองได้แก่:

• เส้นผ่านศูนย์กลางภายนอก

• เส้นผ่านศูนย์กลางภายใน

• ความหนาของผนัง

• ความยาวท่อตรง

• รัศมีโค้งตัวยู

• ความสูงโดยรวม

• ขนาดการเชื่อมต่อ

• ขนาดหน้าแปลน

• อินเทอร์เฟซของเตา

• เกรดวัสดุ

• ข้อกำหนดในการเชื่อม


หลอดรังสีที่มีอยู่สามารถผลิตตามตัวอย่าง ภาพวาด หรือการวัดขนาดได้

การตรวจสอบคุณภาพ
การตรวจสอบอาจรวมถึง: ขึ้นอยู่กับข้อกำหนดของโครงการ

• การวิเคราะห์องค์ประกอบทางเคมี

• การตรวจสอบมิติ

• การตรวจสายตา

• การตรวจสอบการเชื่อม

• การทดสอบคุณสมบัติทางกล

• การตรวจสอบพื้นผิว

• การตรวจสอบวัสดุโลหะผสมทนความร้อน


สามารถหารือเกี่ยวกับข้อกำหนดการตรวจสอบเพิ่มเติมก่อนการผลิตได้

เหตุใดจึงเลือกโลหะผสมFH®
FH® Alloy เชี่ยวชาญในการปรับแต่งส่วนประกอบโลหะผสมทนความร้อนสำหรับเตาเผาอุตสาหกรรมและอุปกรณ์บำบัดความร้อน
ความสามารถในการผลิตของเราครอบคลุมถึง:

• หลอดเรืองแสง

• ลูกกลิ้งเตา

• อุปกรณ์บำบัดความร้อน

• ตะกร้าเตา

• ถาดเตา

• ส่วนประกอบพัดลมเตา

• ท่อหล่อแบบแรงเหวี่ยง

• การหล่อโลหะผสมทนความร้อน


เราสนับสนุน OEM และการผลิตแบบเขียนแบบสำหรับผู้ผลิตเตาเผา โรงบำบัดความร้อน โรงถลุงเหล็ก และบริษัทอุปกรณ์อุตสาหกรรมทั่วโลก

ขอใบเสนอราคา
หากต้องการใบเสนอราคาที่ถูกต้องสำหรับท่อ Radiant Tube รูปตัว U โปรดส่ง:

1. การวาดภาพผลิตภัณฑ์

2. เส้นผ่านศูนย์กลางท่อและความหนาของผนัง

3. ขนาดโดยรวม

4. เกรดวัสดุ

5. อุณหภูมิในการทำงาน

6. บรรยากาศเตา

7. ปริมาณที่ต้องการ

8. รูปถ่ายของหลอดรังสีที่มีอยู่ ถ้ามี


ส่งข้อกำหนดรูปวาดหรือเตาเผาของคุณสำหรับการเลือกวัสดุและใบเสนอราคา
